　　ＩＮＦＩＮＩＴＹ Reference 10E　ツイーター断線修理　　　　　　２０１７．０９．２３　　　Ｋａｔｏｕ＠刈谷

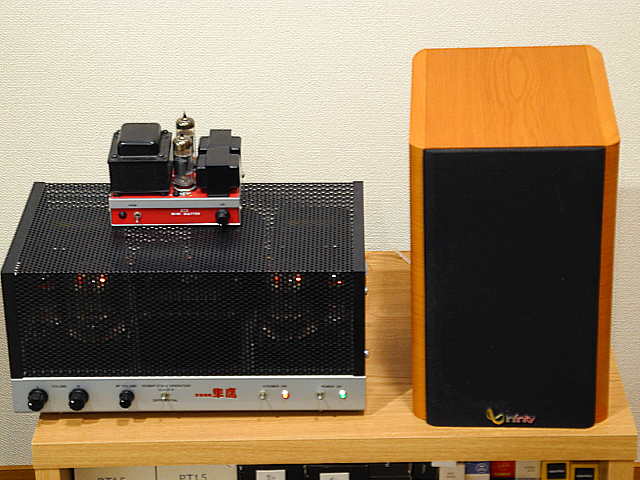

＜INFINITY Reference 10E＞

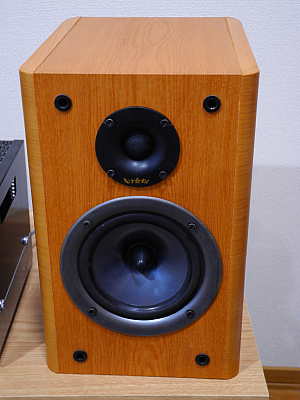

ネットを外した状態

ツイーターが断線していました。

＜経緯＞
　　・従兄弟からスピーカーを修理できないかと打診されました。
　　　「インフィニティー・リファレンス１０Ｅの片側ツイーターから音が出ない、気に入って使って来たので可能なら直したい」。
　　・経営されているペンションのＢＧＭ用ですので現物を確認し早急に可否判断、可能なら修理することにしました。

・先ず分解してみます。

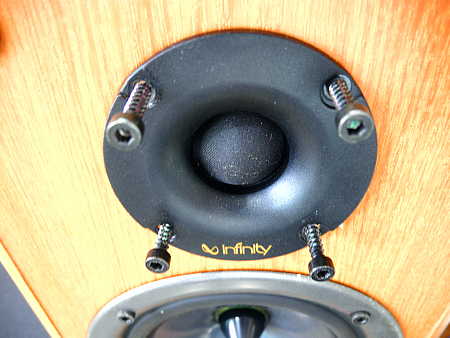

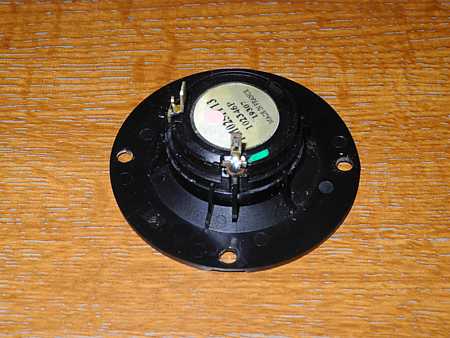

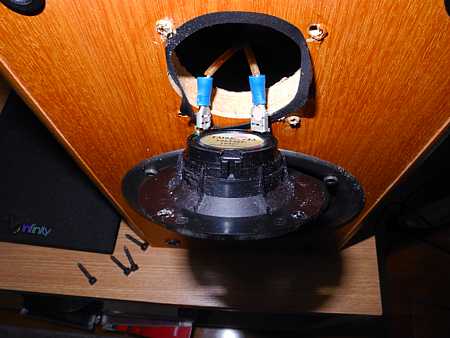

１．先ずツイーターをエンクロージャーから取外します。エンクロージャーはＭＤＦに木質シートを貼った構造です、　　木ネジを緩めると細かな粉状木屑が出ました。	２．取外したユニットです。テスターで導通を確認しました。通がありません、断線しています。

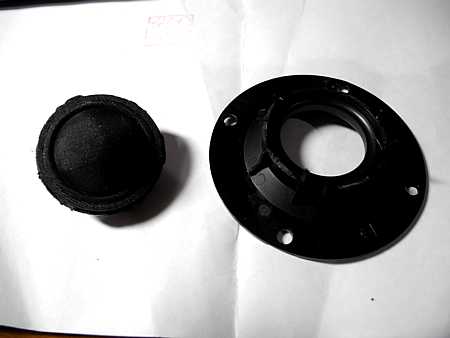

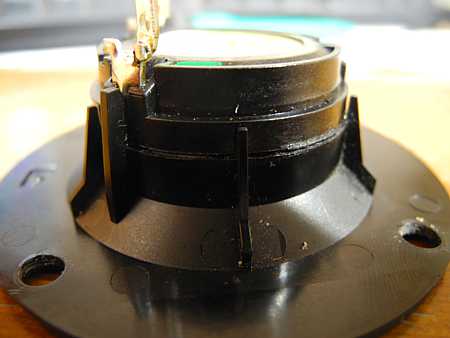

３．端子のはんだを除去し接合部をカッターで切り離します。接合部は上段から２段目と３段目の段差部です。段差の溝に流し込まれている接着材を丁寧に除去します。	４．マイナスドライバーで慎重にこじり分解します。左側がスピーカーユニット本体、左側は本体を支えるフランジです。

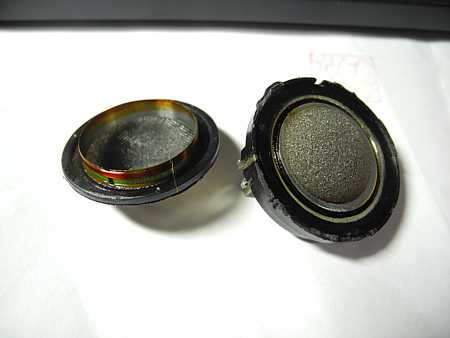

５．ダイヤフラム（左）を取り外します。ダイヤフラムはマグネット部に差し込まれているだけ、接着されておらず簡単に分離できました。ﾏｸﾞﾈｯﾄｷﾞｬｯﾌﾟには磁性流体が充填されています。	６．断線部分を確認します。ボイスコイルの巻き終り終わり（２層目の終端）で断線していました。２層目は１層目の６０％程度巻かれています。線径はφ０．１です。

・修理可能と判断しました。

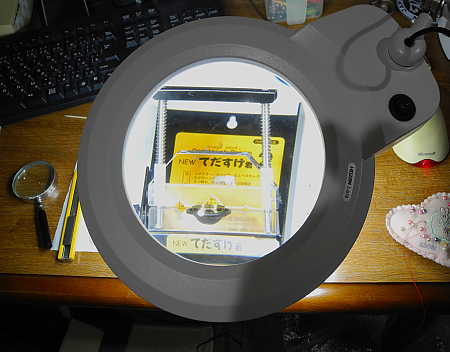

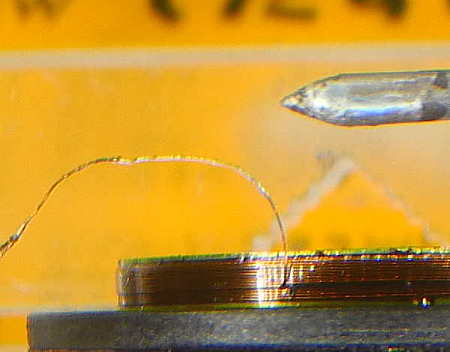

７．断線部を針で突き起しワイヤーを引出します。切れたワイヤーをはんだで接続します。ポリウレタンワイヤーなので被服除去不要です。	８．作業ツールです。左から虫眼鏡、カッター、リングライトルーペ、ハンドフリー・クランプ、裁縫針です。　他にはんだこてと瞬間接着剤を用います。

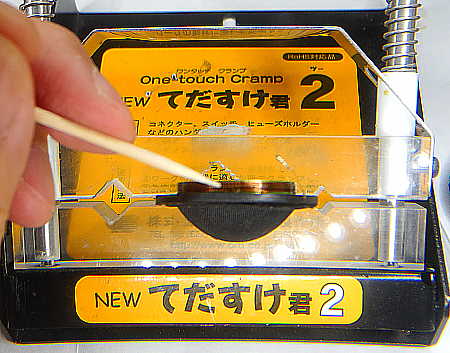

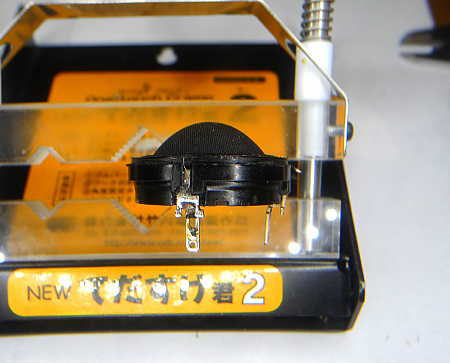

９．引出し部がギャップと接触しない様接着剤で固定します。ボイスコイルからの引出し線は振動板と樹脂フレームの間から引出します。右側の細線が見えますでしょうか。	１０．マグネット部にダイヤフラムを嵌め込みます。引出し線を端子にはんだ付けします。極性を間違えない様注意します。

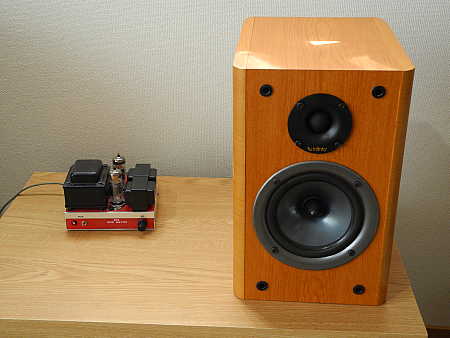

１１．ユニット本体とフランジを接着し完成、取付けます。六角穴はＩＳＯ３ｍｍのレンチが適合します。フランジは樹脂製なので締め過ぎない様注意します。	１２．試聴してみます。 Audition ツイーターから問題なく音が出ます。歪もありません。数時間試聴しても異常なく、完成としました。
