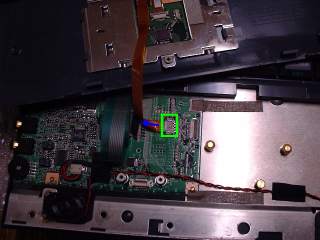

6.写真6の□のポインティングディバイスコネクタからフィルムケーブルを取り外します。【参考】取り外し方は参考写真1を参考にしてください。


写真6

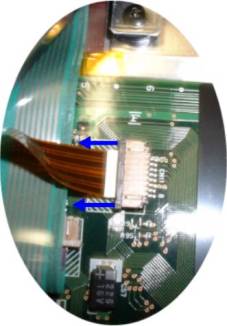

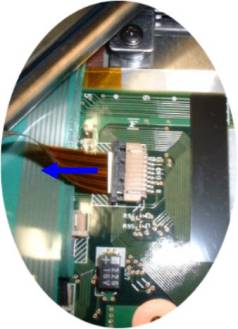

参考写真1

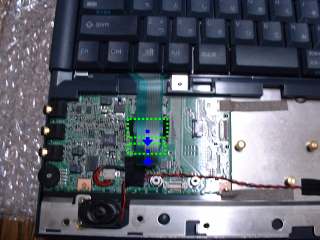

7.写真7の点線で囲った□の下に有る、キーボード用フィルムケーブルコネクタを外しキーボードを取り外します。


写真7　

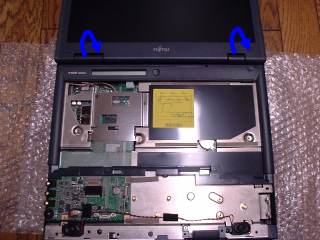

8.写真8のカバーを本体背面から押し上げて前に倒すようにして取り外します。
写真8

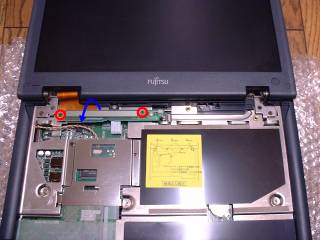

9.写真9のインジケーター取り付けネジ○を取り外しインジケーターを手前に倒します。


写真9

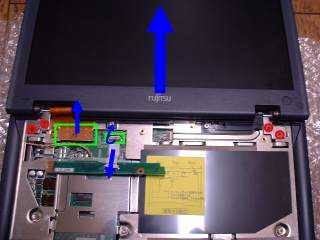

10.写真10の小さい□のインジケーターコネクタ爪(茶色の部分)を矢印の方向に動かしインジケーターを取り除きます。次に大きい□の液晶パネルコネクタを外し左右の○ネジ4本を外し液晶パネルを取り外します。


写真10
