写真９

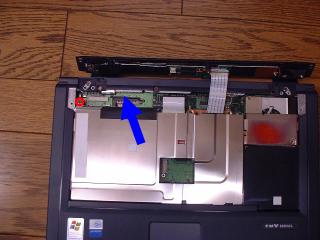

| 4.写真８の○ネジを外しアルミプレートを取り去り次に写真９□のインジケーターコネクタを外しインジケータースイッチパネルを取り外します。 |
写真８ 写真９

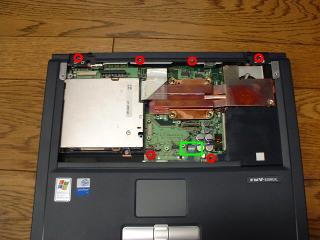

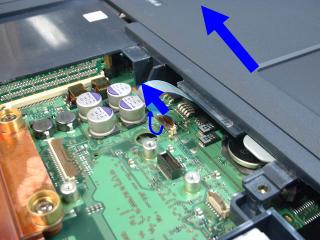

| 5.写真10の○ネジ６本を外し□のマウスパットコネクタ（写真１１）を外しパームレストカバーを取り外します。 |
写真１０
写真１１

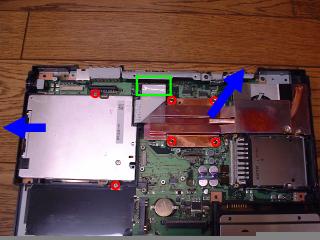

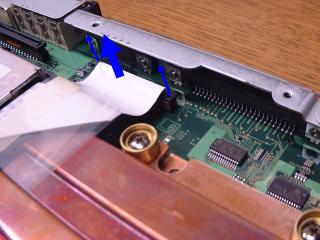

| 6.写真12の○ネジ4本を外し□のFDDコネクタ（写真１3）を外しFDDとCPUヒートシンクファンを取り外します。 |
写真１２
写真１３

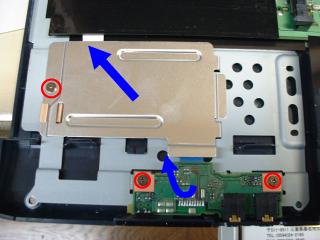

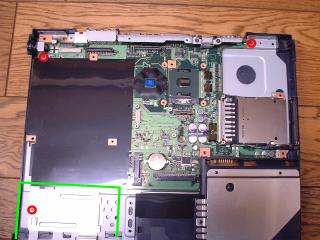

| 7.写真14の○ネジを外し□の（写真１5）のアルミプレートと差寸土ボードを外します。 |
写真１４
写真15

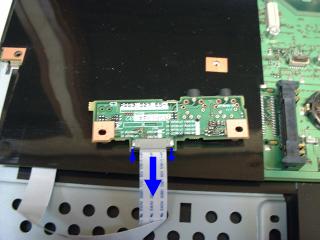

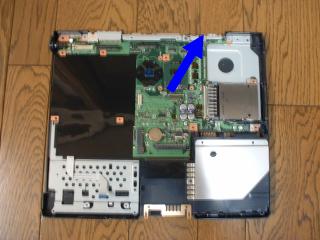

| 8.写真16のサウンドボードコネクタケーブルを外しマザーボードを取り外します。 |
写真１６
写真１７

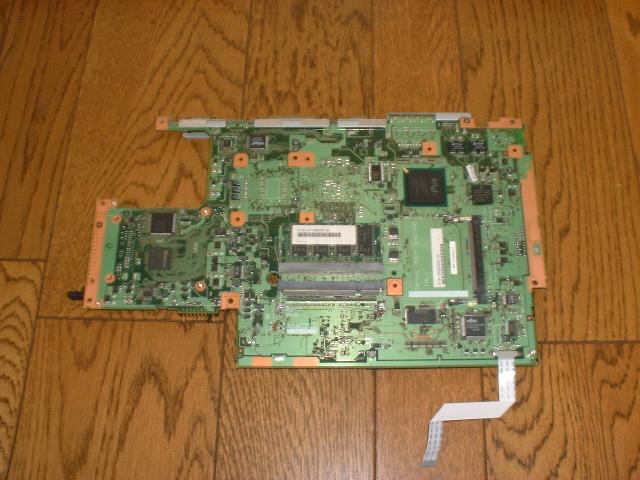

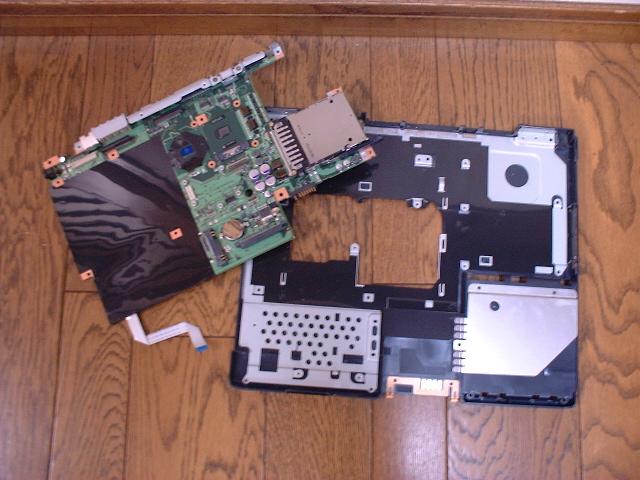

| マザーボードの裏表 |
