FMV-645MF6/W分解のページへ ようこそ

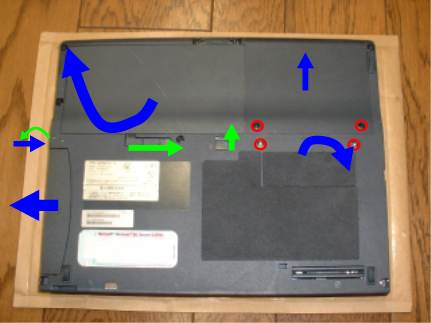

1.写真１　CD.ドライブ取り出しようフックを立て取り出し、バッテリーを固定レバー２箇所（真ん中緑矢印)を同時に動かし取り外します。○ネジ４本を外しHDDカバー、RAMカバーを取り外してください。

写真１

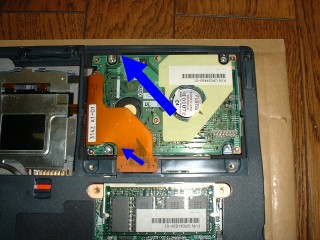

2.写真2　HDDケーブルを矢印の方向へ引き上げHDDを取り外します。

写真２

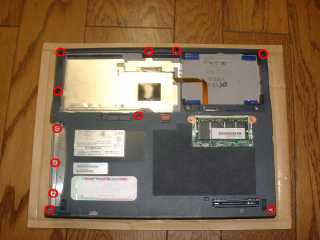

3.写真３の○ネジ11本を外してください。

写真３

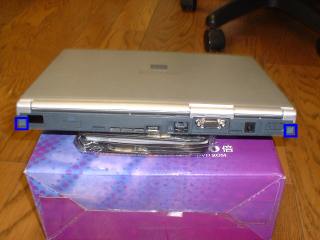

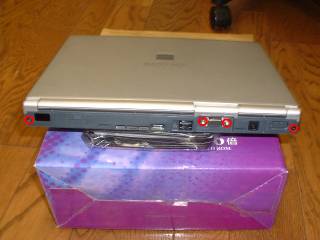

4.写真４□のネジ隠しシール剥がし写真５の○ネジ２本と外部モニター用ポートの○ネジ２本をはずします。

写真４　　　写真５
