写真１３

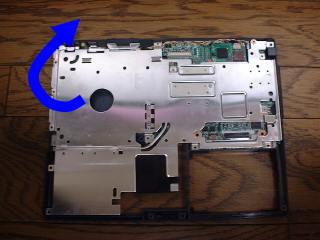

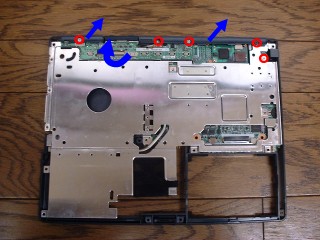

| 10.写真１２の○ネジ５本を外し、カバー２ヶを外しIOボード右側を少し持ち上げマザーとの接続を外し、その後、矢印の様に手前から背面にひっくり返すような感じで取り外し、その後、写真13左側より矢印の様に持ち上げる様にマザーボードをケースより外します。。 |
写真12 写真１３

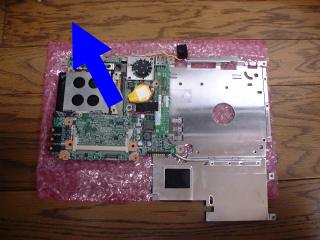

| 11.写真１４の○ネジ１本を外しアルミプレートよりマザーを外します。写真１５は裏面より見た写真 |
写真１４
写真１５

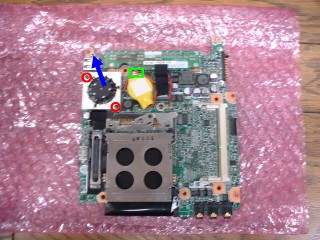

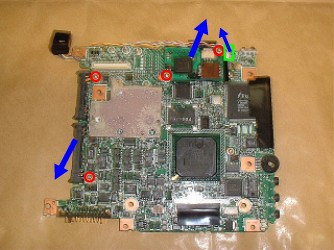

| 12.写真16マザーを裏返し○ネジ4本を外し、□コネクタを外しLANボードを外し、CDドライブ等マルチコネクタを外します。写真１７マザーを裏返し○ネジ2本と□コネクタを外しファンを外します。 |
写真１６
写真１７

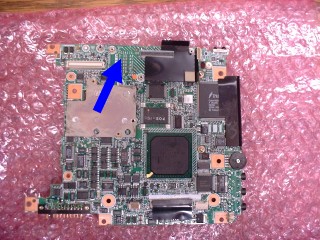

| 13.写真１８の○ネジ2本を外し写真１９（裏面）CPUのヒートシンクプレートを外します。 |
写真18
写真１９

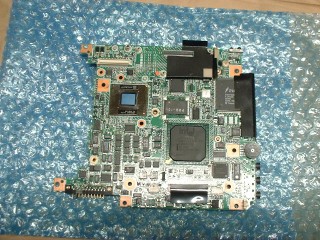

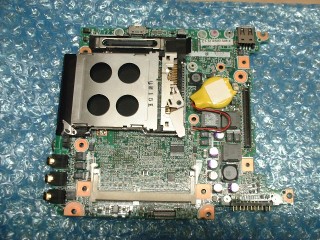

| 14.マザーボード単体写真（表、裏） |
