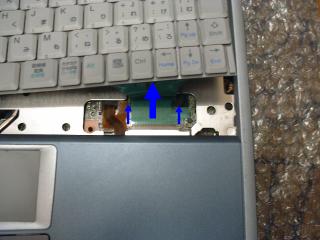

| 6.写真8 キーボードコネクタの両端を引き上げケーブルを外しキーボードを外します。 |
写真8

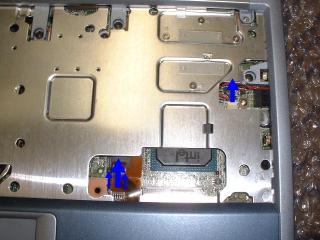

| 7.写真9の右のスピーカーコネクタを外し、左側のマウスポインターコネクタの両端を矢印の方向にずらしを外します。 |
写真9

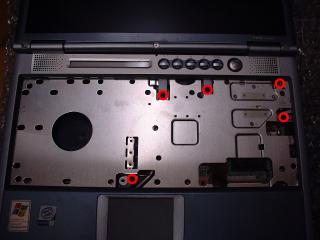

| 8.写真10の○ネジ5本を取り外しパームレストカバーを取り外します。 |
写真10

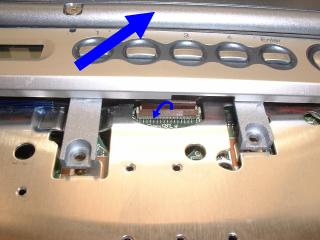

| 9.写真１1のインジケーター液晶フレキコネクタの爪を手前に立てるようにしてロックを解除フィルムケーブルを外しパームレストカバーを外します。 |
写真11

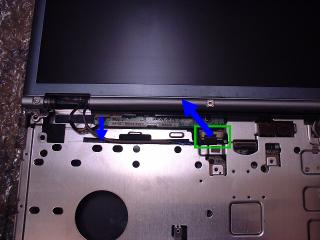

| 10.写真１2の液晶フレキコネクタケーブルを外しその左にあるインバーター用コネクタを外し液晶を取り外します。 |
写真12

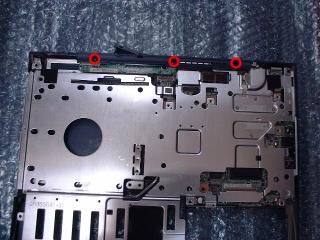

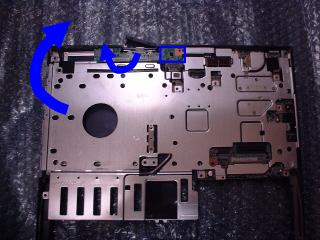

| 11.写真１3の○ネジ3本を外し、カバーを外しIOボード右側を少し持ち上げマザーとの接続を外し、その後、矢印の様に手前から背面にひっくり返すような感じで取り外し、その後、写真14左側より矢印の様に持ち上げる様にマザーボードをケースより外します。 |
写真13
写真14

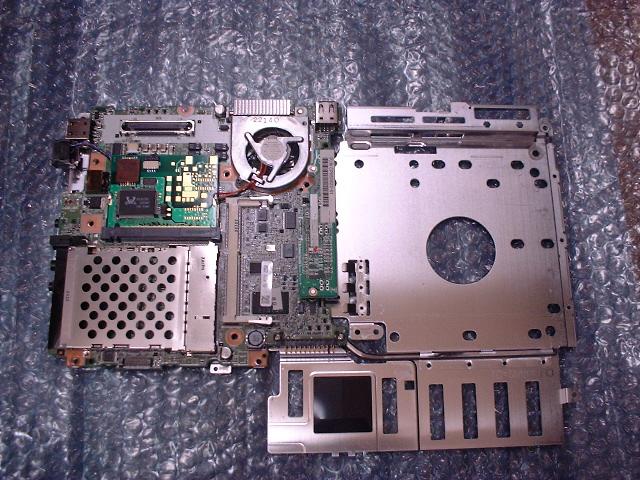

マザー裏面写真
