写真7

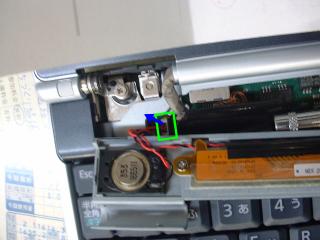

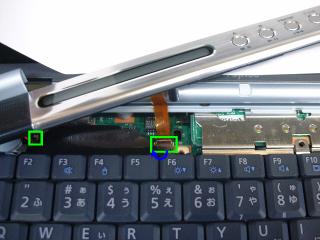

| 6.写真6 ヒンジカバーの下の真ん中□のインジケーター用ケーブルを矢印のようにロックを外しケーブルを外します。写真7（写真6右）□のスピーカー用コネクタを外しヒンジカバーを取り外してください。 |
写真6 写真7

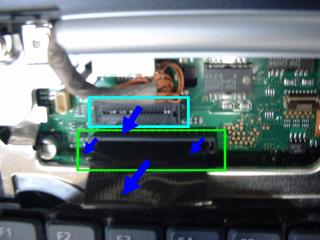

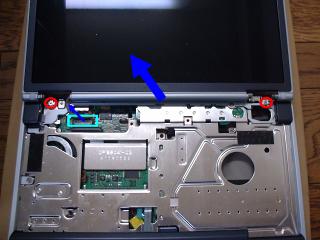

| 7.写真8の□のキーボードコネクタのロックを矢印のように外しキーボードを取り外し写真9□の液晶ケーブルコネクタを外し○ネジ2本を外し液晶を取り外します。 |
写真8
写真9

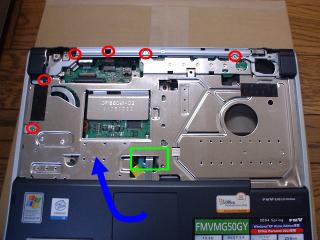

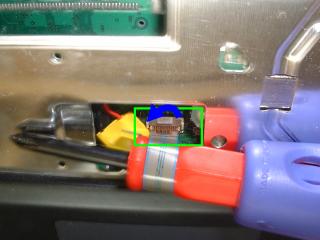

| 8.写真10の○ネジ6本を外し写真11のタッチパットケーブルコネクタのロックを外しケーブルを外して写真10の矢印の方向にパームレストカバーを外してください。※写真11ではコネクタが見やすいようにドライバーを使用しています。また、パームレストは写真上部両角のロックが外しにくいので注意してください。 |
写真10
写真11

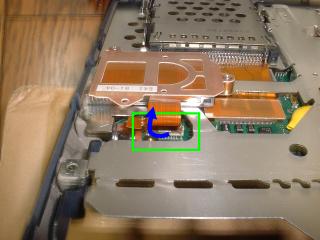

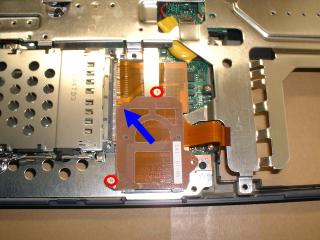

| 10.写真12マルチメディアカードスロットのコネクタを外し写真13の○ネジ2本を外しカードスロットを取り去ります。 |
写真12
写真13
