NB分解3

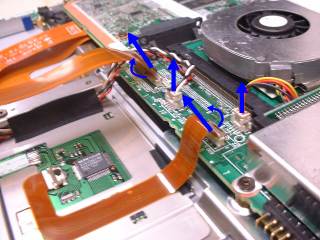

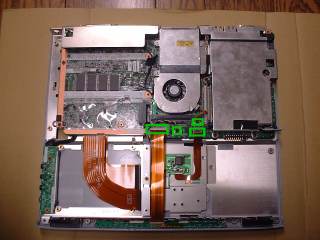

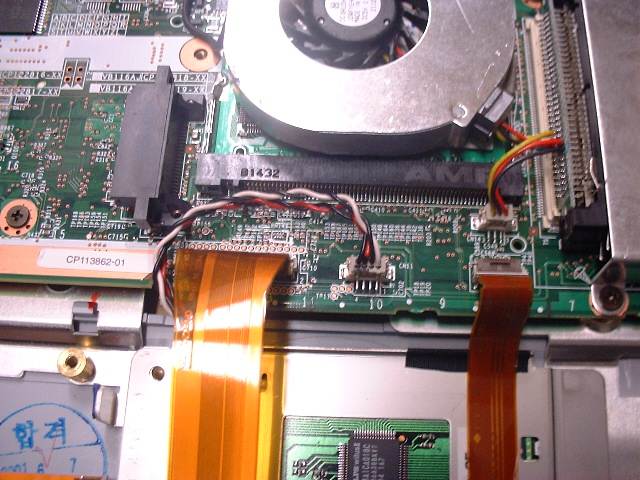

12.写真１２の□コネクタ４個を外します。参考写真、右側のように外してください。

写真１２　
参考写真

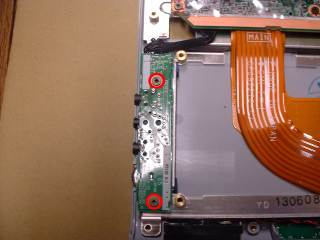

13.写真１３のサウンドボードの○ネジ２本を外しサウンドボードをブラブラの状態にします。

写真１３

14.写真１4の○ネジ4本を外しCPUクーラーを取り外します。

写真１４

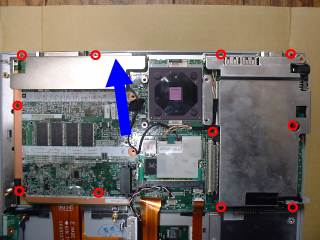

15.写真１５の○ネジ11本を外しケース上部からマザーボードを取り外します。

写真１５

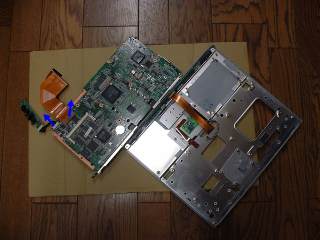

16.写真16のハードディスクフィルムコネクタとサウンドボードコネクタを外します。

写真１６

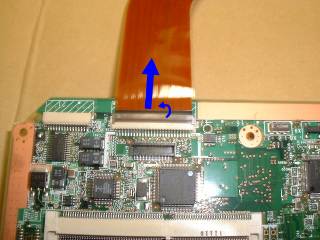

17.写真１７のFDD用フィルムコネクタを外します。後はミニPCIカードを外し、マザー取り行けシャーシを外せばマザーボード単体となります。
