| 9.写真13の○ネジ2本をはずしカバーを取り外します。 |

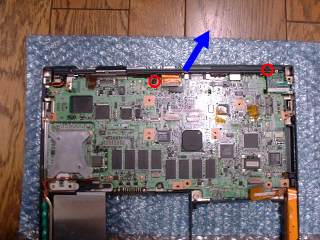

写真13
| 10.写真14のモデムボードを取り外し○ネジ6本を取り外しPCカードスロットのインジェクト棒を押しながらマザーボードを取り外します。。 |

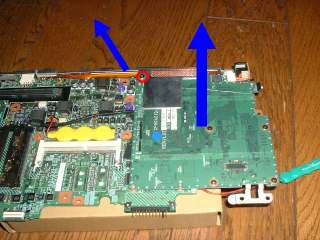

写真14

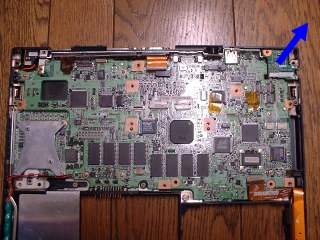

写真14-2
| 11.写真15のマザー背面の○ネジ3本を取り外しマザー裏面写真16の○ネジ1本をはずしI Oポートをはずし、その後CPUボードをはずします。 |

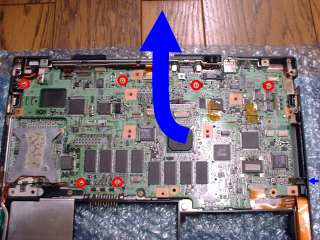

写真15

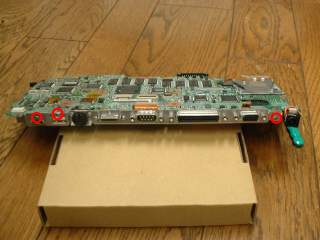

写真16
| 【参考】 CPUシステムボードの裏表 |

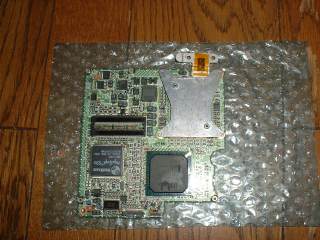

CPUボード表

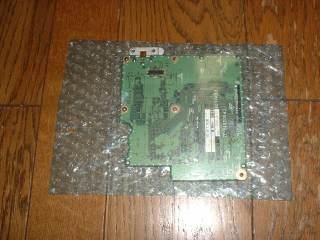

CPUボード裏
6233NS2表
6233NS2裏
アルミ板
アルミ板取り付け例
| FMV-6233、NSⅧ23はミニカートリッジCPUを交換すれば簡単ですがミニカートリッジCPUが高価な為、私の場合は6333NS4用CPUシステムボードを倍率改造して使用しました。【注意】そのまま取り付けた場合、アルミヒートシンクプレートとの間が2.7ｍｍ程度隙間が出来ます。私の場合は3ｍｍのアルミ板を少し削り2.9ｍｍにし、アルミプレート側の伝熱シートを取り去り高性能グリスを両面に塗り使用しました。結構安定しています。CPUボード側のCPUと放熱板との間に塗られている放熱グリスも高性能な物に塗り替えてください。 |
