液晶パネル分解（NU4～NU8、NE～NE3)

NU4～NU8（NE～NE3）液晶パネル分解

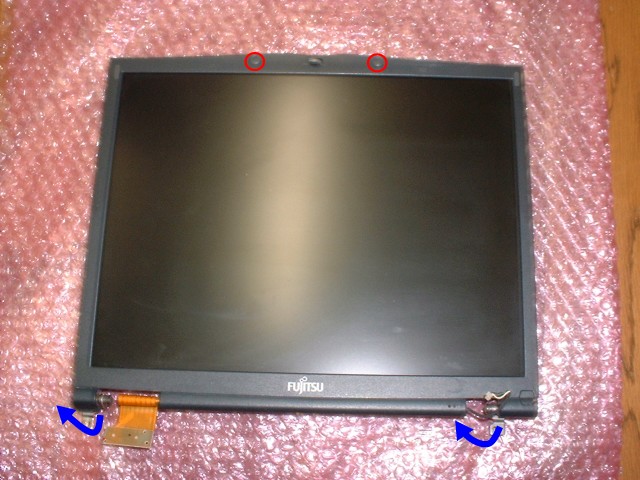

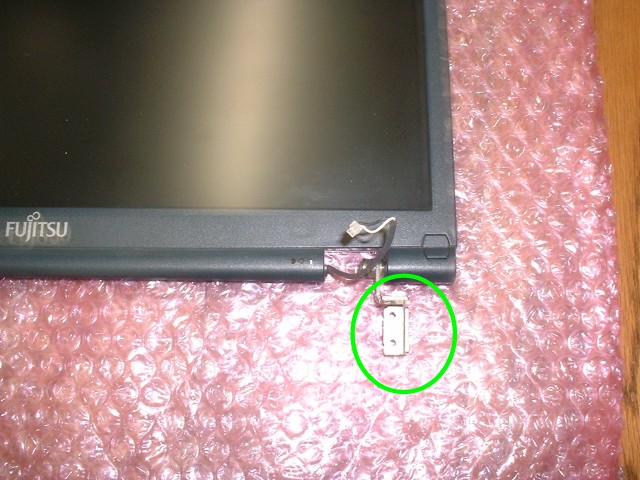

1.液晶パネルのネジ隠しゴム○を取り外しヒジ金具をパネルと水平になるようにしてください。

写真１　　写真２

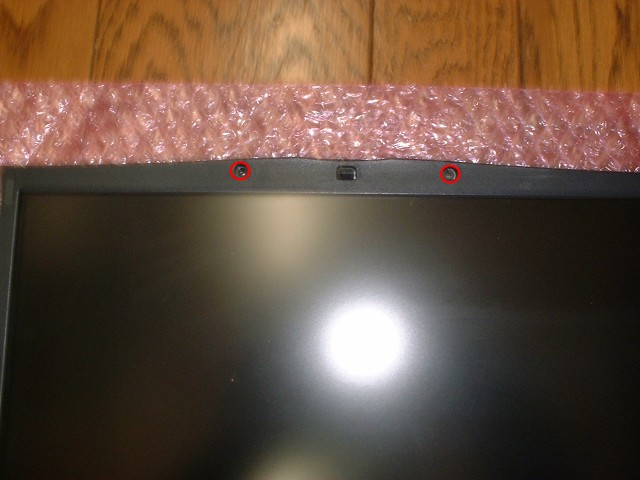

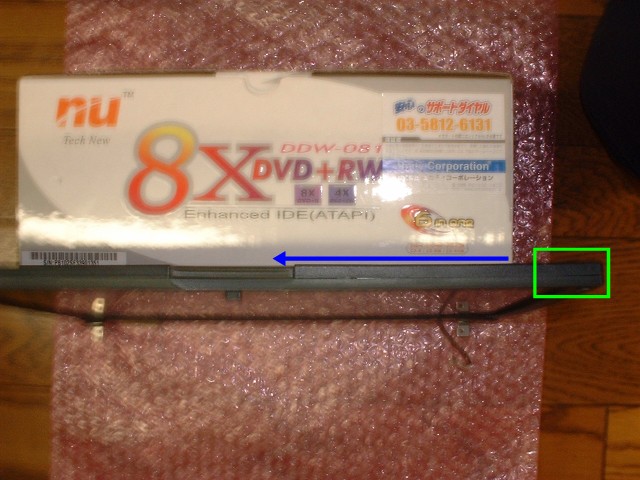

2.液晶パネル上部のネジ2本を取り外しパネル上部(写真4)の右端より爪を入れ内側へ押える様な感じで左へ矢印のように開き

写真３　写真４

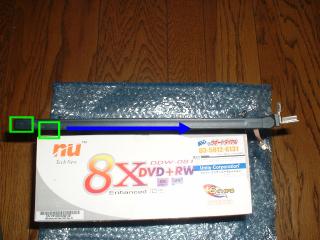

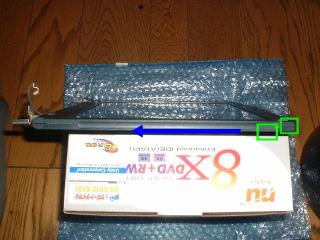

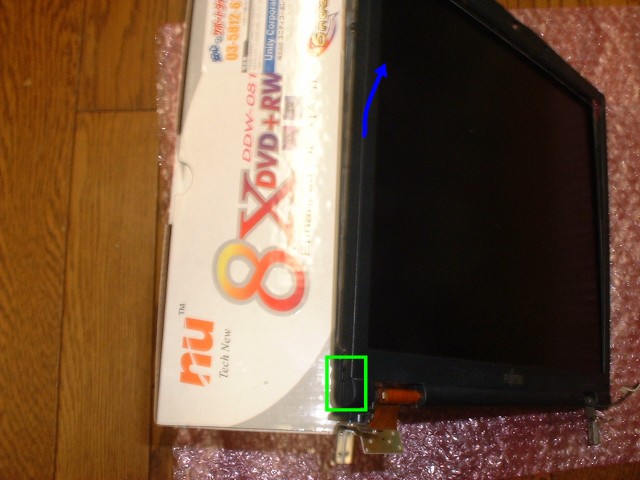

3.写真5パネルの上部端(右)□に親指の爪等入れ少し開き下部側□にもう片方の爪を入れ少し内側へ押える様な感じで下部に向かい矢印のように開きます。次に左側面上部（写真6□左)に親指の爪等入れ少し開き下部側□にもう片方の爪を入れ少し内側へ押える様な感じで下部に向かい矢印のように開きます。

写真５　写真６

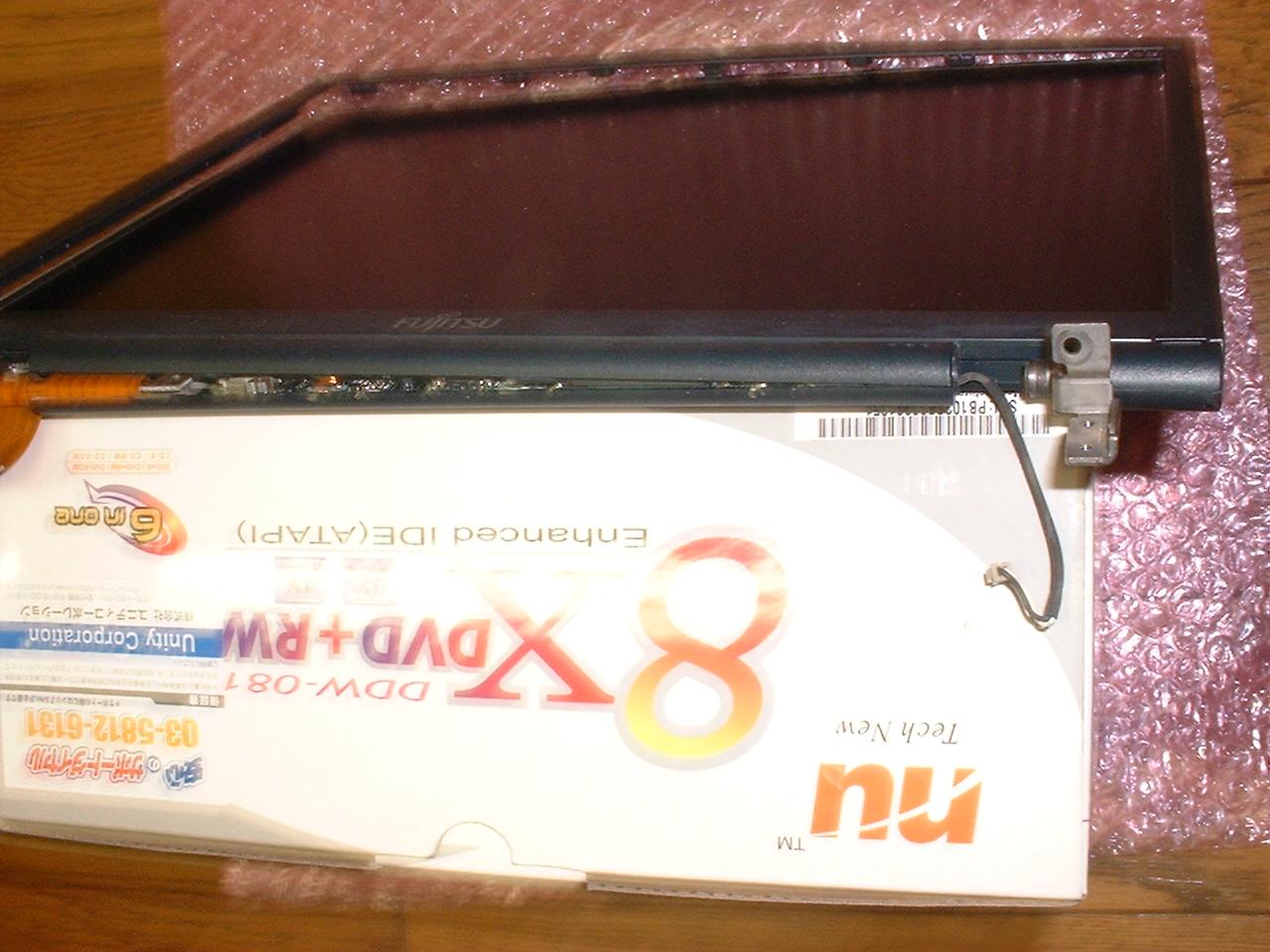

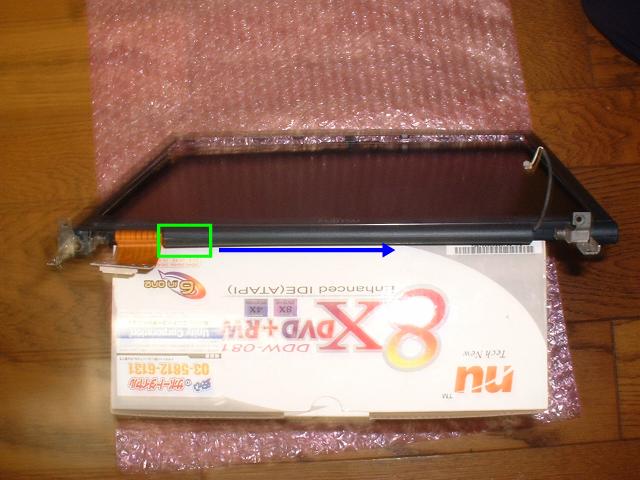

4.写真7左側面下部□に親指の爪等入れ少し開き前面パネル枠を上部へ引っ張るように固定用爪を外しパネル下部の左□より爪を入れ右側へ開きます。(写真9）

写真7　写真８

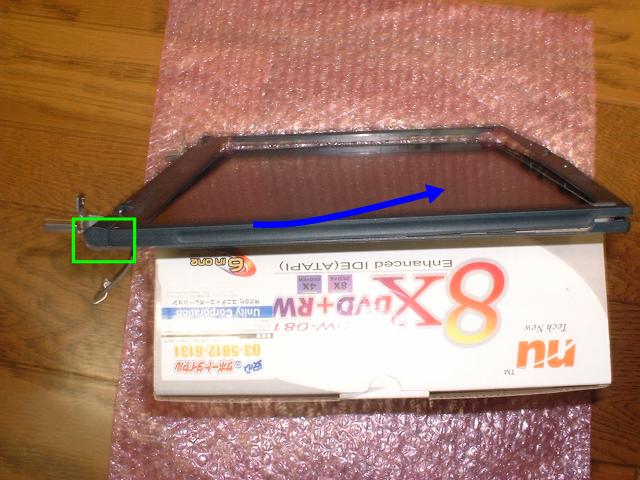

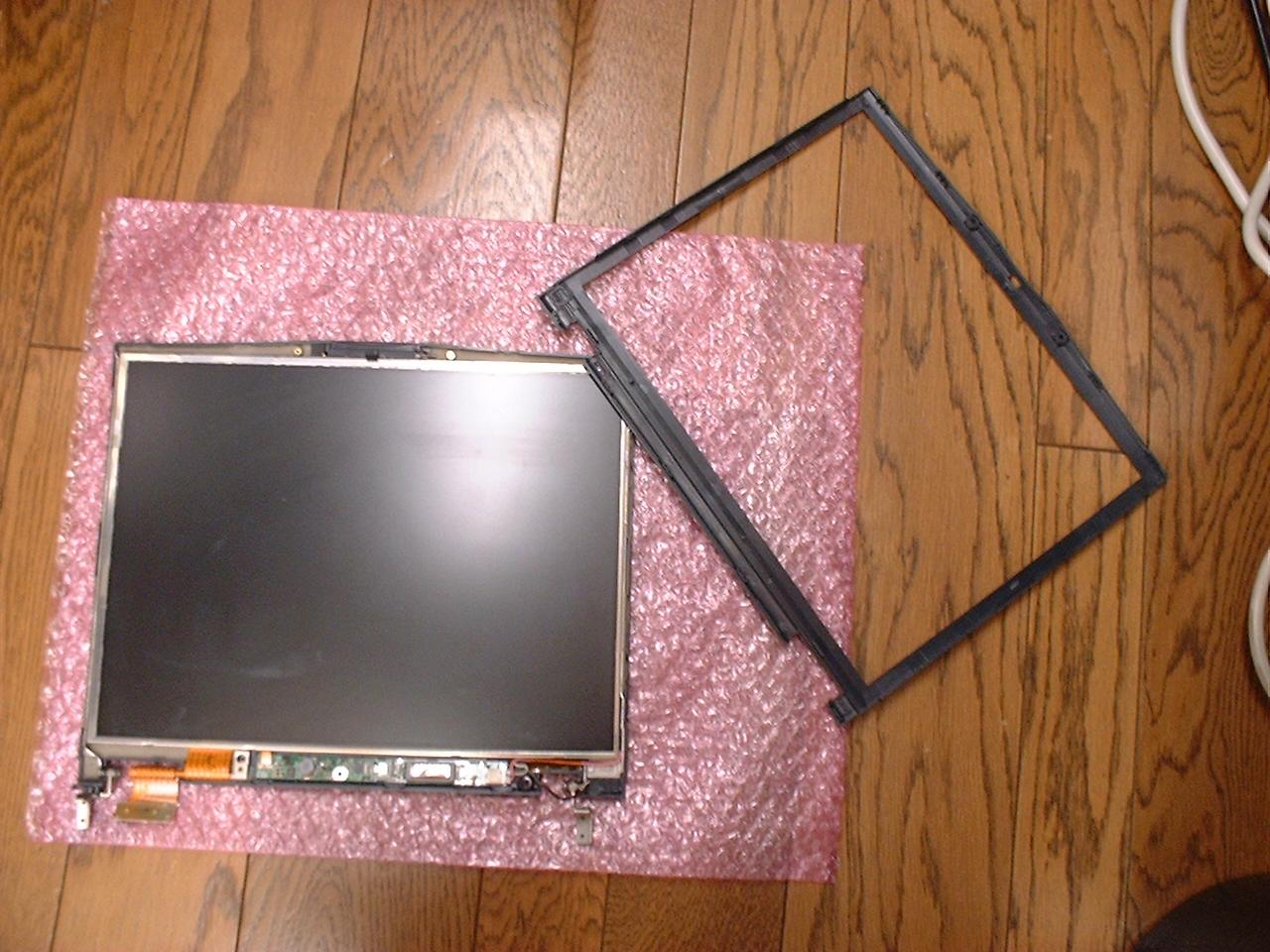

4.写真10のパネル右側面□に親指の爪等入れ少し開き前面パネル枠を上部へ引っ張るように固定用爪を外すと写真11のように分解完了です。

写真９　写真10

写真11
