これを参考に改造して何か問題が生じても私は一切の責任は負いません。必ず自己責任で行ってください。
4.キー照明取付
フィットに乗り換えてから夜に乗るときに、エンジンキーの穴を探すのに苦労していました。100円均一でLEDのキーホルダを買って使っていましたが、LEDライトをキーシリンダーの近くにつけると、キー照明(キーガイド)が簡単!?にできることがわかりましたので、取り付けてみました。LEDライトは2個入りでしたので、ついでに運転席の足元もつけてみました。かっちょいっ!

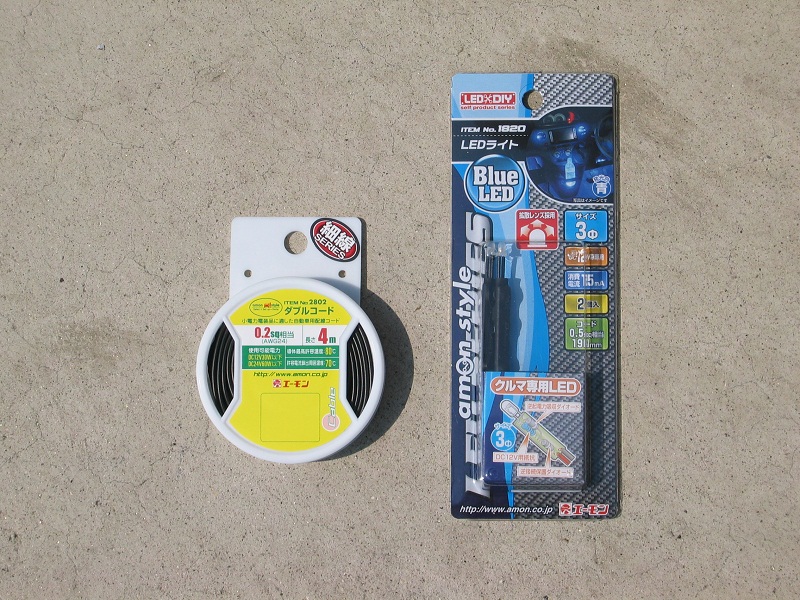

取り付けた製品:
LEDライト 車専用LED サイズ3mm No.1820 消費電力15mA エーモン
配線ケーブル4m
←クリックで拡大します
一番初めに、ナビのESNセキュリティーをONにしている場合はOFFにしておきましょう。コネクターを抜くとロックがかかり、後で解除するのに面倒なことになります。★この点は注意です。

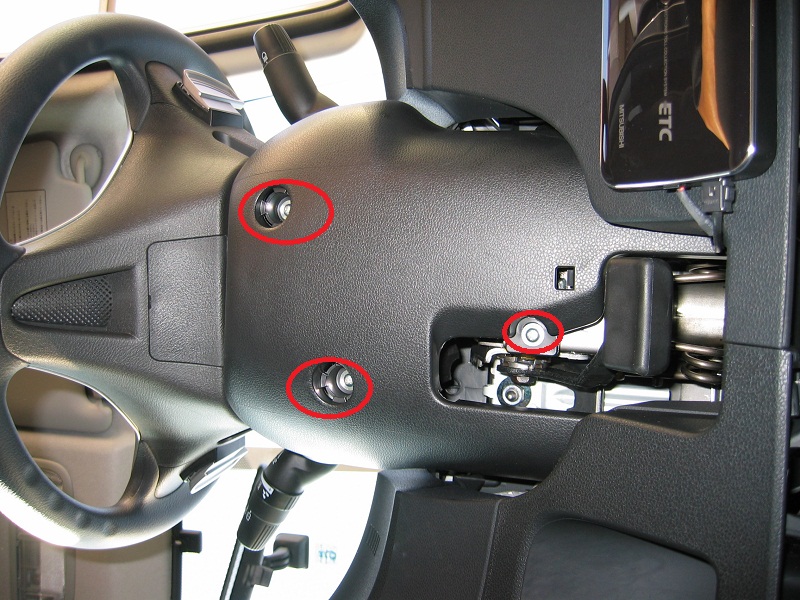

ハンドルの下の3本のねじを外します。
←クリックで拡大します

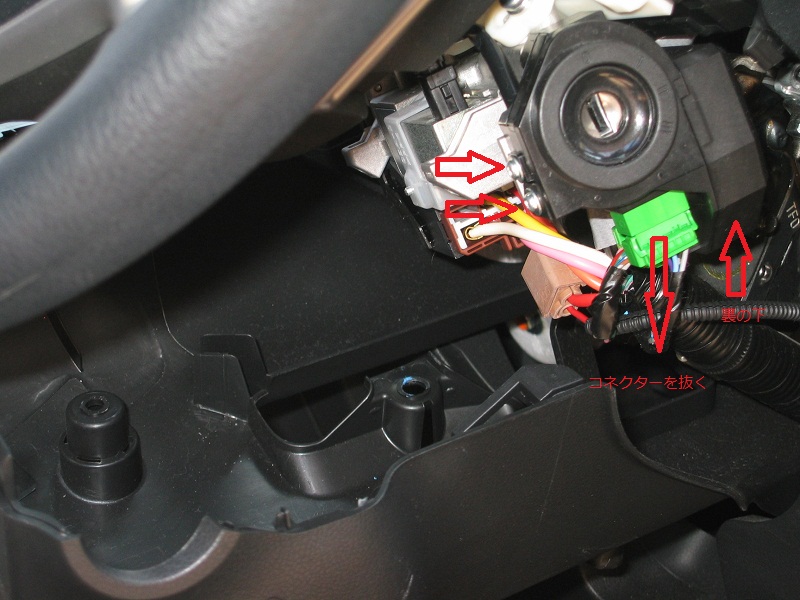

キーシリンダーの周りのカバーをねじ3本外して取ります。更に緑のコネクターも抜きます。
←クリックで拡大します

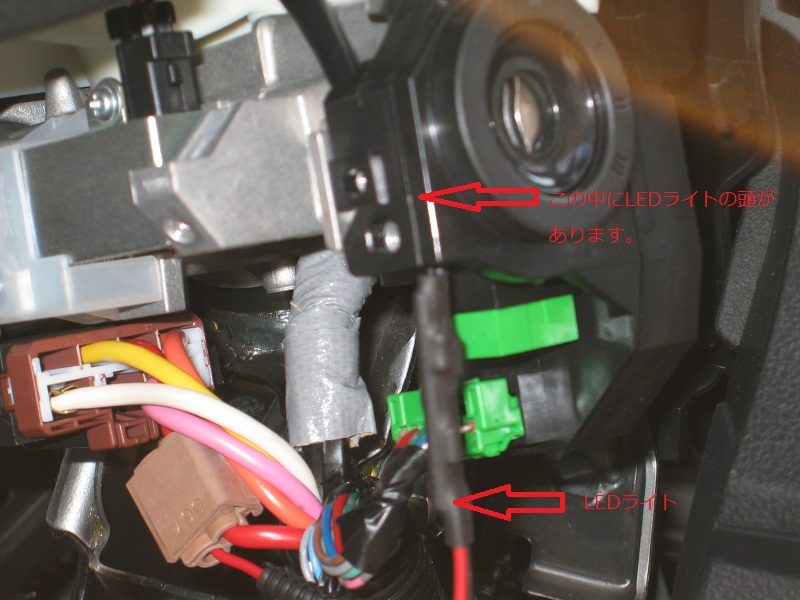

1枚目のカバーを取り外し、2枚目とキーシリンダの隙間に3mmのLEDの頭を入れます。ちょうどぴったりの隙間があるようです。
接着剤も不要です。
←クリックで拡大します
1枚目のカバーを戻します。
←クリックで拡大します
次にヒューズボックスからルームランプに接続されている線を取り出します。

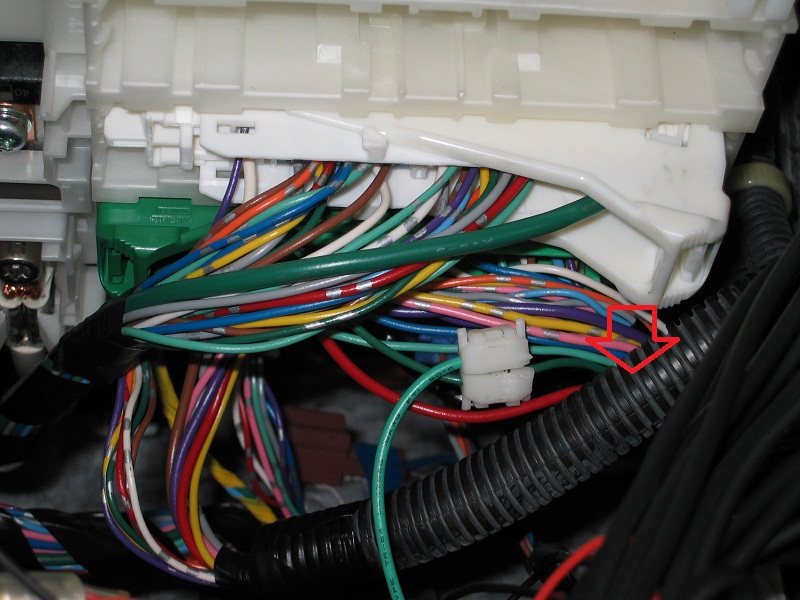

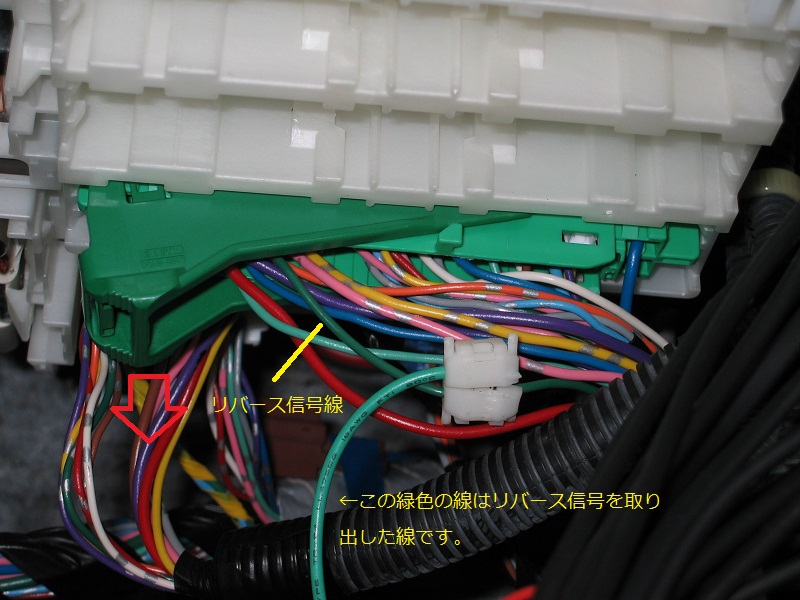

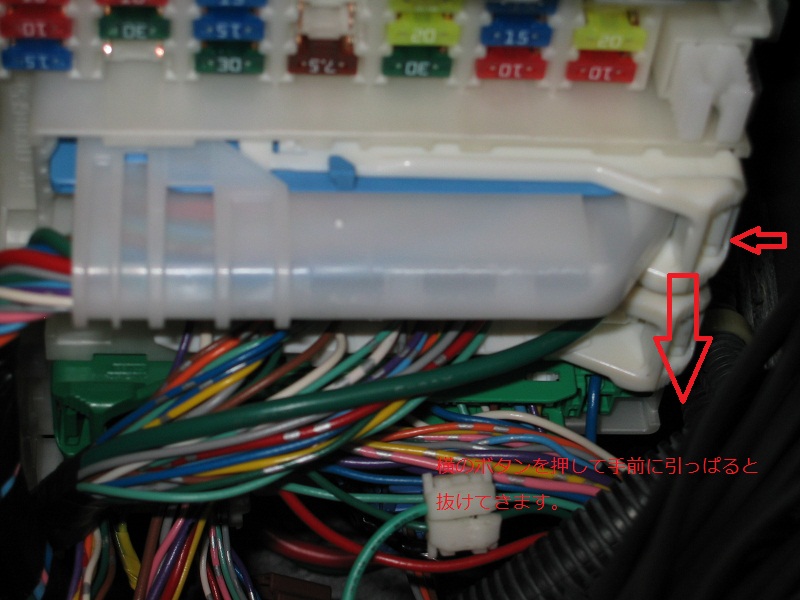

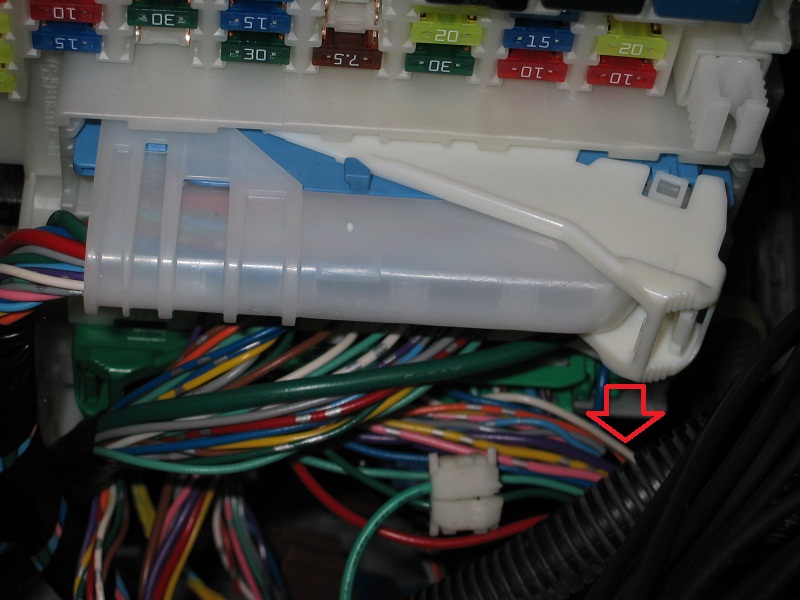

手前から、青、白、緑のでかいコネクターをフックボタンを押しながら持ち上げて外します。
←クリックで拡大します ←クリックで拡大します
←クリックで拡大します ←クリックで拡大します

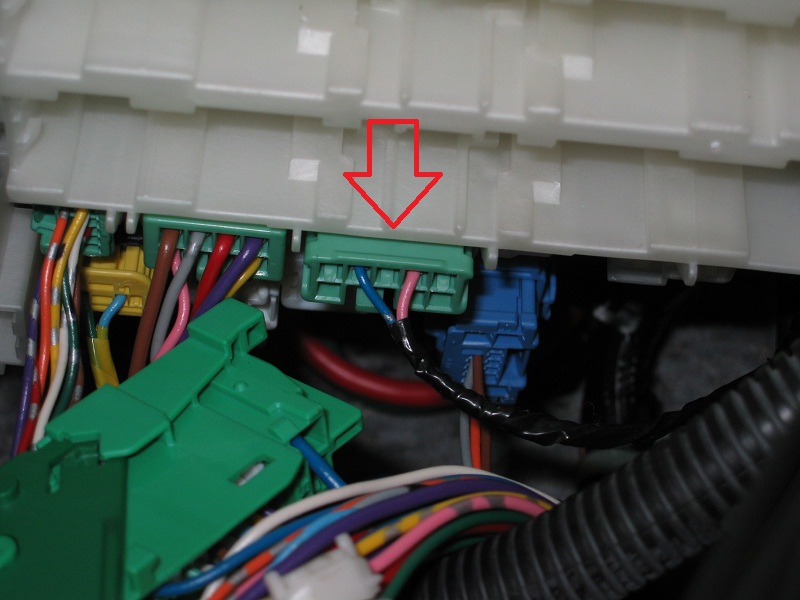

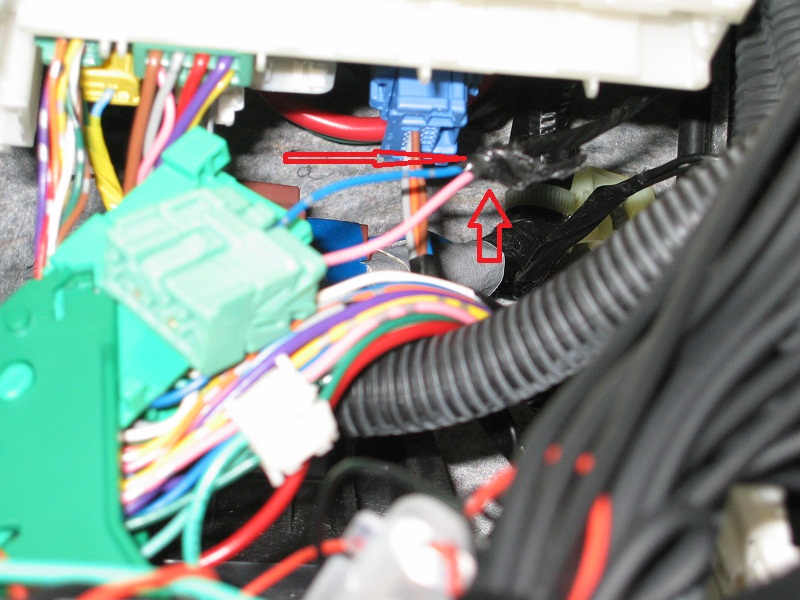

コネクターを3個外すとやっと目的のものが見えてきます。下のツメを押して(コネクター側へ)抜きます。
ピンクが+、青が−です。ビニールテープがぐるぐる巻きになっているので、グイっとめくります。
+だけここで、アースはどこかから持ってくるのはNGのようです。
←クリックで拡大します ←クリックで拡大します

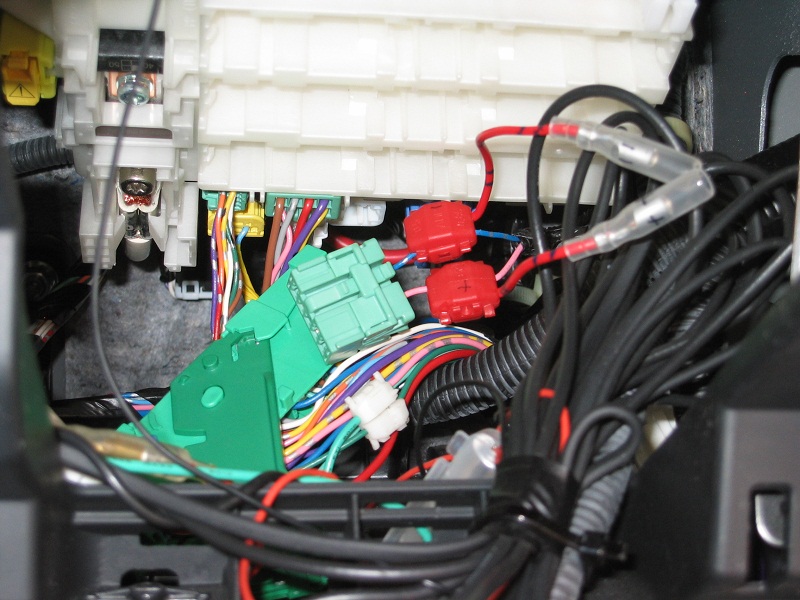

配線を取り出してテスターで確認してLEDに接続します。
←クリックで拡大します
元に戻して完成です。

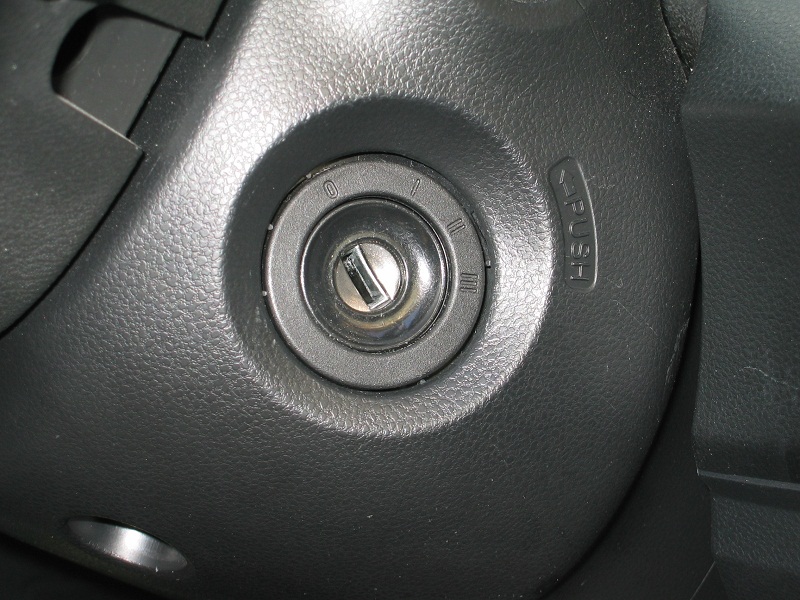

ノーマル
←クリックで拡大します

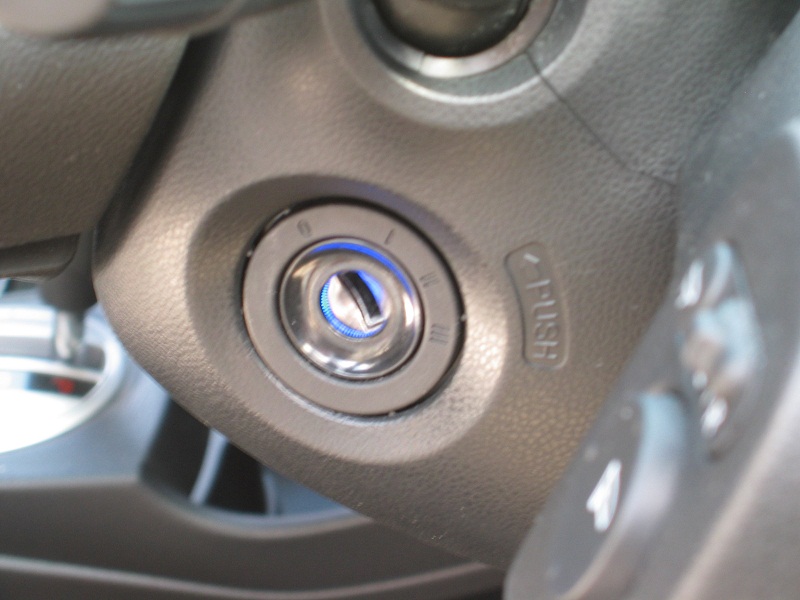

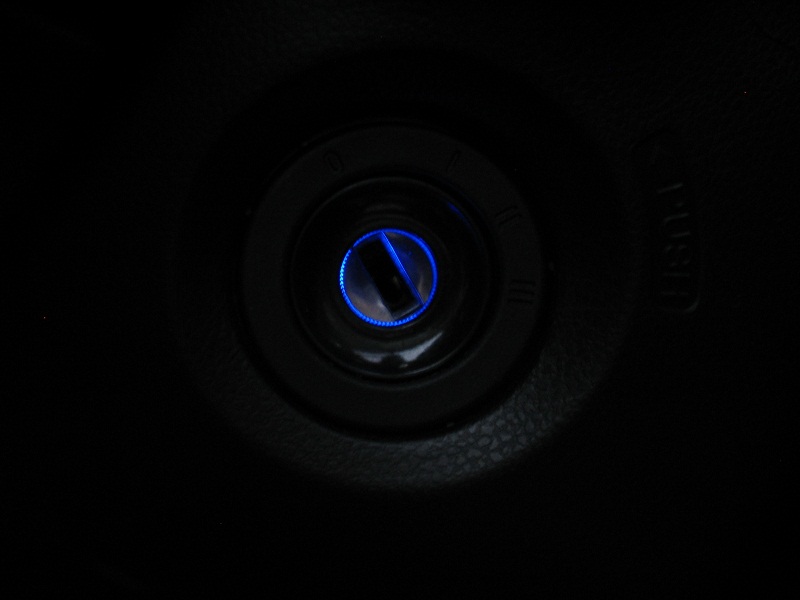

キー照明装着後
←クリックで拡大します ←クリックで拡大します

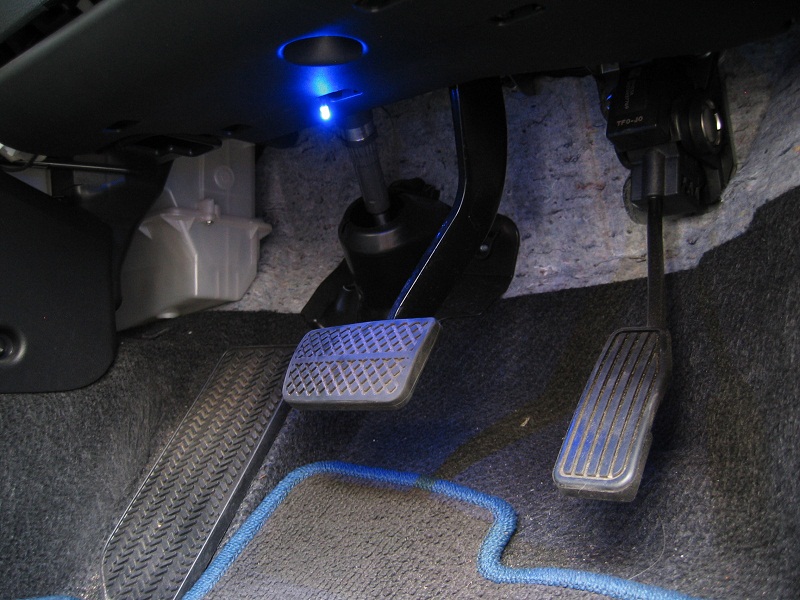

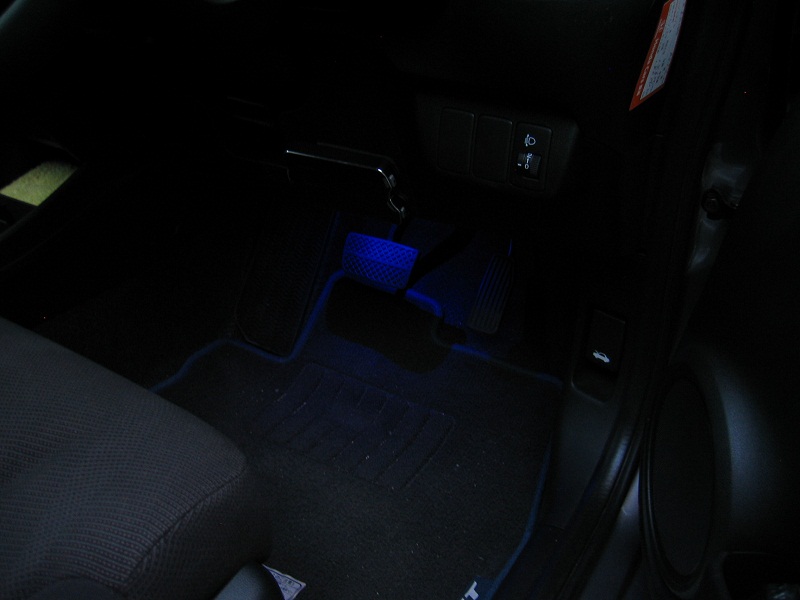

LEDが2個入っていたので、運転席の足元の照明もつけました。
←クリックで拡大します ←クリックで拡大します
ナビのESNセキュリティーをONに戻しておきましょう!
HONDA FIT GE8 RS ホンダ フィット RS 2009年式
2010.9.18-
