パルスデバイダー (分周器)
   パルス信号を分周する装置


  入力パルス信号を1/2・1/3・1/4・1/5・1/6・1/7・1/8・1/9・1/10などに分周します。


入力パルスは、0V〜電源電圧の範囲で入力してください。
マグネッチク ピックアップ コイル センサーには、対応しておりません。
ご希望のときは、連絡ください。

出力は、10KΩ抵抗でプルアップ5Vへしています。
オープンコレクターとして使用する時は、R4(10KΩ)を取り外して使用してください。
詳しくは、取扱説明書を参考にしてください。

  配線は、電源とパルスの入出力の4本を接続します。
  分周値は、ご注文の時にご指定ください。

  応用例
  トラック・バスなどに乗用車用の12V電源、車速パルス4パルスのナビゲーションを取り付ける時に、車速パルス数を合わせるのに使用する。

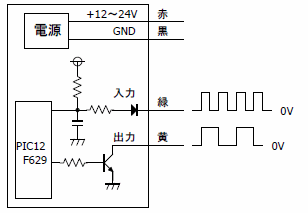

内部構成   仕様

電源 12〜24V 直流
消費電流 約 12mA (12V/24V)
入力部 パルス電圧 0V〜電源電圧
入力インピーダンス  100KΩ
出力部 トランジスター 抵抗プルアップ
ケース ABS製  縦 30mm 横 40mm 高 20mm
ハーネス 本体より 500mm   4本 (0.3SQ)
種  類 品  番 電源電圧 価 格   No.
パルスデバイダー DIVID628 12V〜24V
12、000 円
(税込¥12、960 )

2


トラック・バスに乗用車用ナビゲーションを取り付ける例
