ＦＥ８８ＥＳの歪測定
コエフさんのページ＆掲示板で、６Ｎ−ＦＥ８８ＥＳが１ｋＨｚで突然高周波歪が増えるらしいというのが話題になりました（２０００年１１月初旬）。相変わらず１００Ｈｚ以下に全く感度の無いパソコンおまけマイクのままですが、６Ｎ−ＦＥ８８ＥＳによるマトリックス＋スワン型バックロードを使っていますので、３本マトリックス接続したままで歪測定に挑戦してみました。
使用スピーカー：
デジカメもスキャナもないのでお目にかけられませんが (-_-； 、もしお手元にあればステレオ誌２０００年７月号で探してください。MX-101に似せてまして、８cmユニットですがボディから開口にかけてはレア並まで広げています。これをモノラル接続して測定しました。従ってユニットは３本とも鳴っています。
結果：
いらない所は全部省く形で絵を出しているので、今までよりは縦軸の倍率が上がっています。ＦＦＴ条件はサイズ６５５３６点、ウィンドウの種類はBlackmann-Harrisで、これまでと全く同じです。20-20000Hz、２０秒のlogスイープの途中です。コエフさんのところと似たものを捕まえられたような、そうでないような・・・。歪云々となるとさすがにマイクとサウンドボードを吟味しないと、ちょいと無理があります。

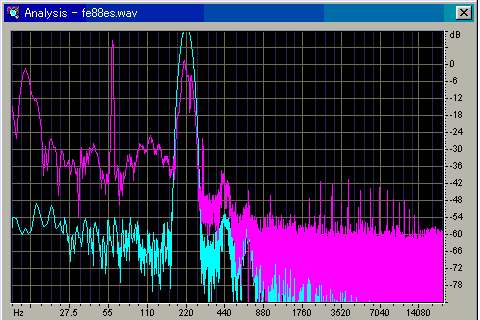

まず２２０Hz中心、２次が少々かな、ですが、背景ノイズが高すぎます。
ＭＤから引き返しただけはずの信号（水色）も２次のレベル高いし。↓

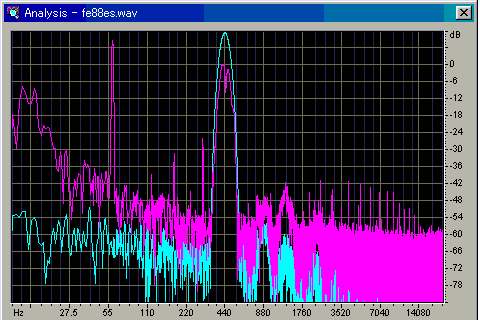

次に４４０Hz中心、むしろ３次が目立ちます↓

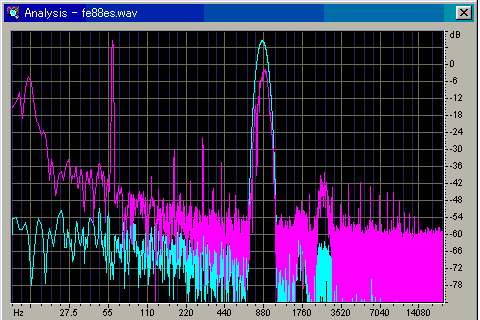

次が８８０Hz中心、ますます３次が目立ってきました↓

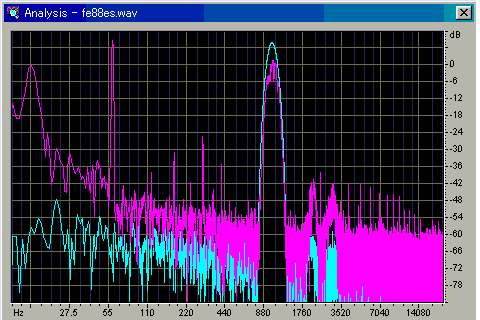

いよいよ１０００Hz中心、突然２次が派手に甦りました↓

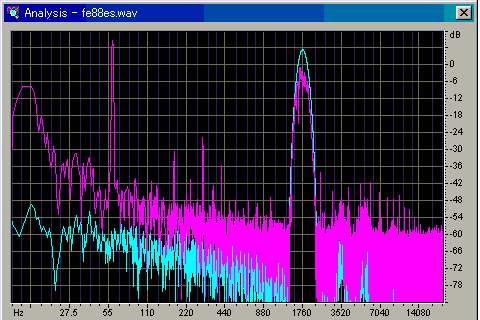

最後に１７６０Hz中心、２次３次とも引っ込み始めました。↓

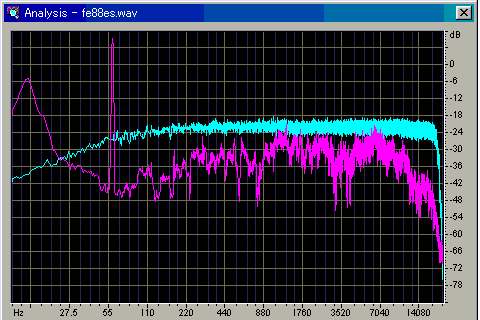

おまけにホワイトノイズのスキャン、まあこんなものでしょう↓
３〜４kHz付近のデコボコは３本の干渉と思えばあきらめつきます。
