アーシング


ラクティスのアーシングをしました

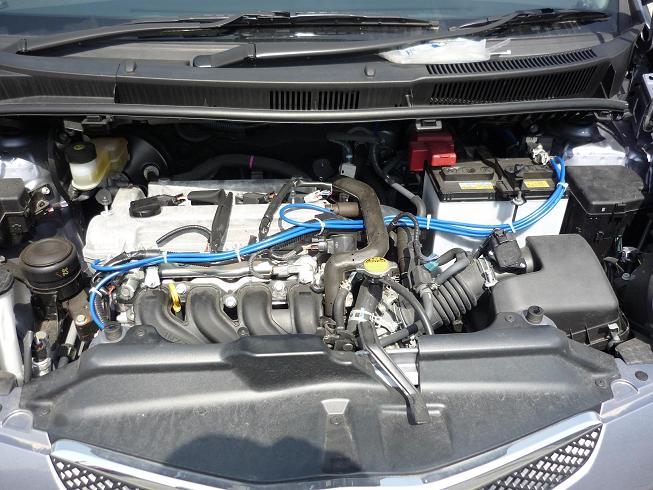

	最近、セルの回りが弱い気がしたので、 　アーシングをしました 　いきなり完成図です 　まずはエンジンのカバーを外します 　アースポイントを探します 　今回は下記を行いました 　１．オルタネータ 　２．エンジンカムカバー 　３．エンジンアース 　４．パルクヘッド

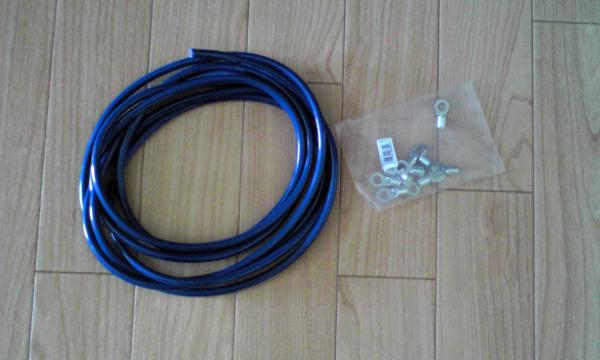

	今回使用した線はエーモン製の8sqです 　端子はエーモン製のものは高いので 　 モリデンＪＰというサイトで購入しました 　いろいろな圧着端子があります

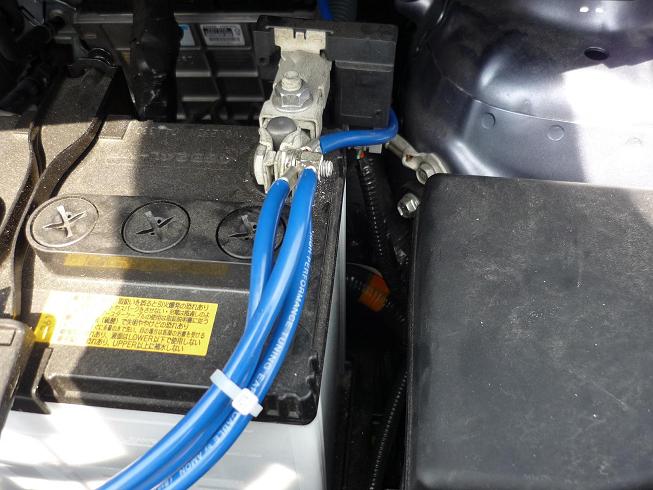

	バッテリー部のアップです 　今回は４か所で４本のみなので、 　ターミナルは使用せず、 　そのまま取り付けました

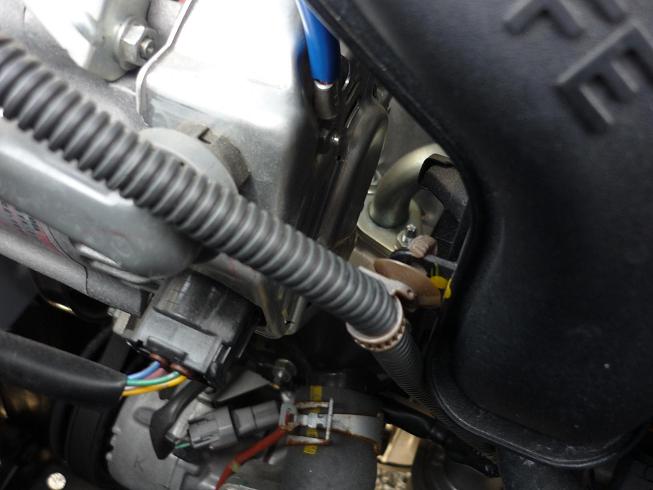

	１．オルタネータです 　オルタネータの裏側のカバー取付ナットに 　共締めしました 　 　ステーに取付ようかとも思いましたが、 　何とか本体に取付たいということで 　ここになりました

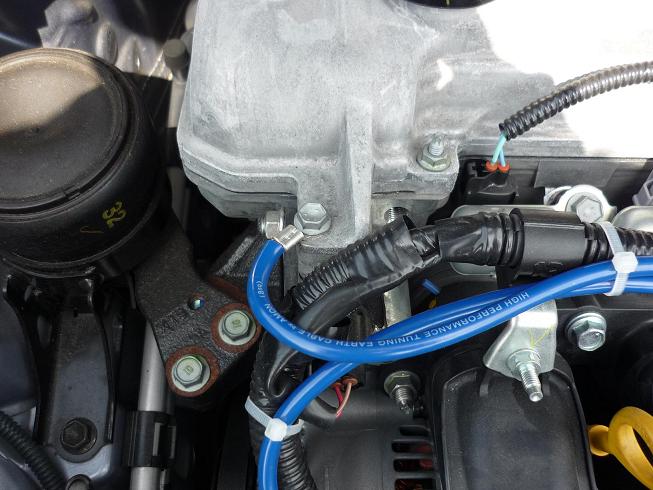

	２．エンジンカムカバーです 　カムカバーは色々取付られそうなところが 　ありますが、ここに付けました

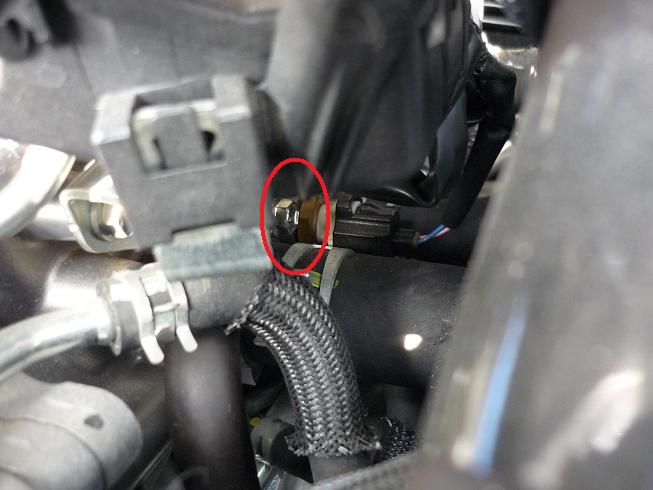

	３．エンジンアースです 　すっごくわかりにくいですが、 　赤丸のボルトに純正のエンジンアースが 　あります。 　エアクリ側から、エンジンをのぞきこむと 　あります 　そこに共締めしました

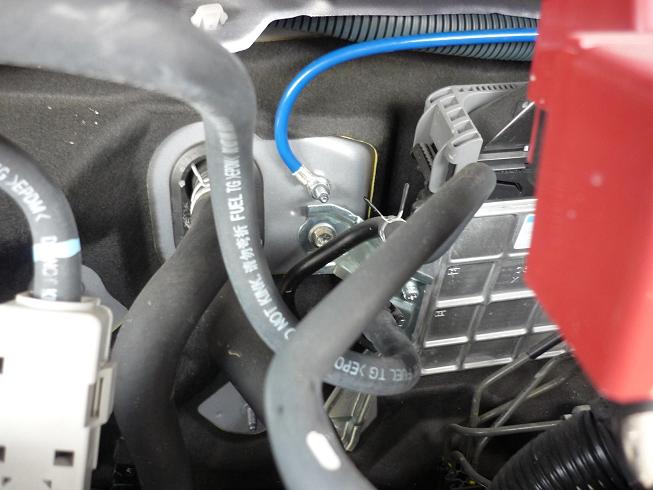

	４．パルクヘッドです 　コンピュータの横に付けました 　ナットがないので適当なナットをつけます

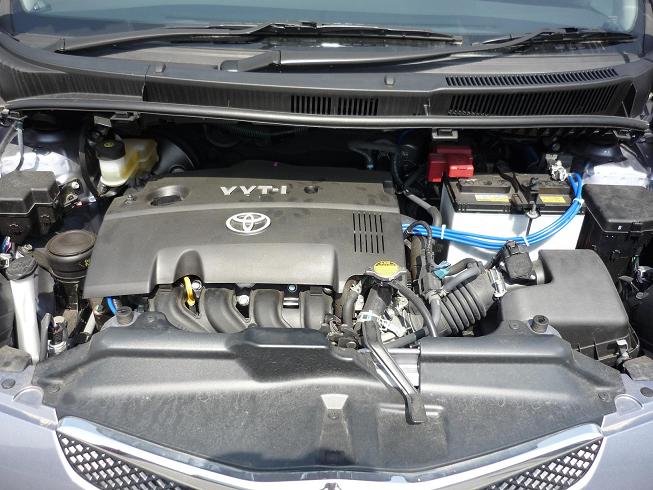

	カバーをもとに戻して終了です
