| ２０２３年 ５月２８日 | ＴＵＢＥ（中部）持寄り試聴会 | ＠安城市 昭林公民館ホール |
＜第 １５回試聴会＞  |
＜会場＞
安城市「昭林公民館ホール」
新型感染症の収束化に伴い
久しぶりにマスクフリー 通常開催と致しました。 計１４名の方にご参加いただきました。
流石音響ホール！ どんなに爆音でも反響破綻せず 更にボリュームアップしたくなります。 自宅では味わえない大音響を満喫できました！ 一方、家庭環境ではミニワッターで十分 ですが、小型（150席）ながら音響 ホールではそれなりなパワーが必要 とも感じます。 |

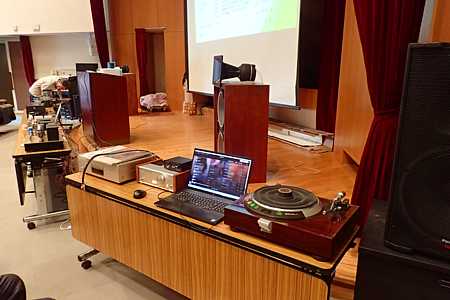

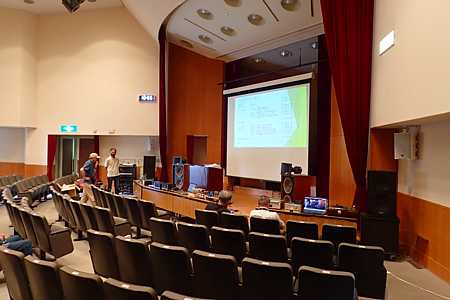

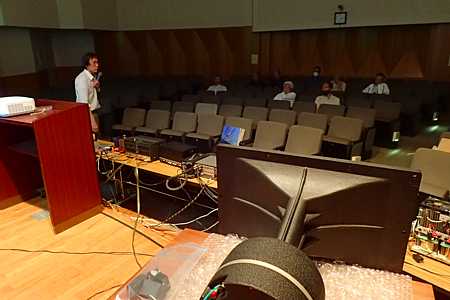

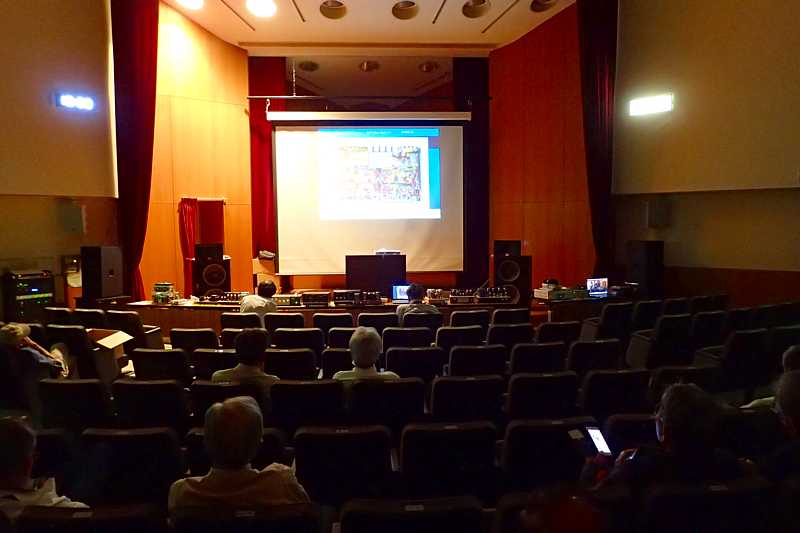

会場イメージ | ソース機器 |

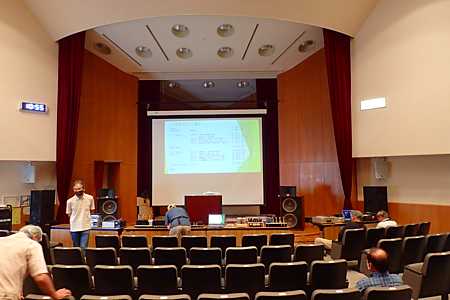

アンプ試運転中 | さーて、音出るかな〜 うん、いいよ〜 |
 |  |

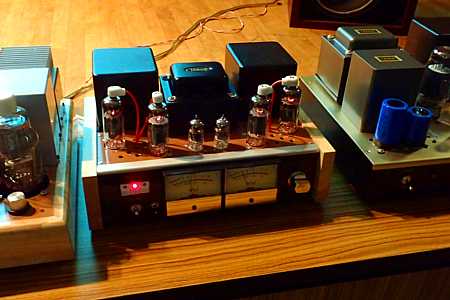

最初は今川さんの１２ＢＢ１４ ＣＳＰＰ ２５Ｅ５に類似した￥５００のコンパクトロンを用いたＣＳＰＰです。 中二階建ての凝った構造で大型ＶＵも組み込まれています。 安価な球と思えない艶があり滑らかに弾む音質です。 |
解説する今川さん
 染谷電子のトリファイラー、ARITO's Audio Labのドライバー チョークを用いてＣＳＰＰの課題をクリアしたアンプ。 ＮＦＢは切換え式です。 出力３４Ｗ ＤＦ１６。 |

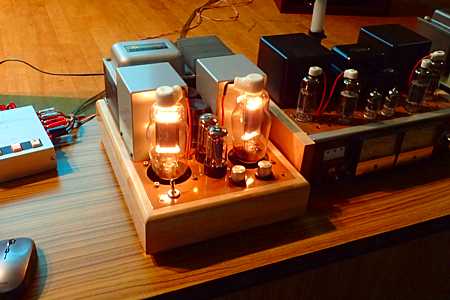

２台目も今川さんの８１１Ａシングル
 頂きものの８１１Ａを活用すべく製作された光物送信管による ダイナミックカップルド・シングルアンプです。 こちらも凝縮された 作りで美しい、エネルギッシュでボーカルが一歩前に出る音。 |

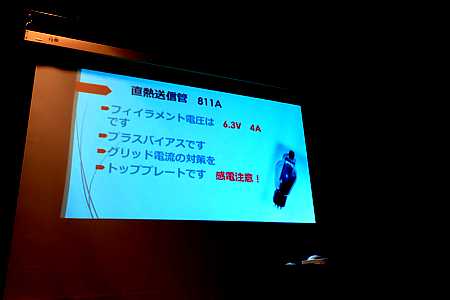

８１１Ａ パワポ説明資料
 ドライブは６Ｖ６ＧＴによるダイナミックカップリング、 出力トランスはソフトン製ＲＷ-２０、大電力ヒーターは直流点火。 出力１１Ｗ、ＤＦ３．２ １６〜５０ＫＨz/ー０．５ｄＢ。 |

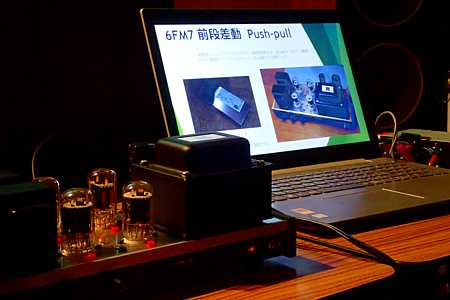

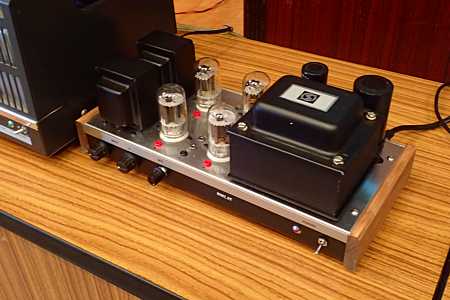

３台目は私（加藤）の６ＦＭ７前段差動プッシュプル。 昨年末大掃除の折、部品棚で発見した約１０年前入手の東栄 ＯＰＴ-１０ＰＲ-５、お寺大会で入手したコンパクトロン６ＦＭ７等 在庫活用寄せ集め品お手軽アンプ。総額３万円台、出力６Ｗ。 | ６ＦＭ７前段差動プッシュプルの説明 出力段はカソード定電流ですが、好みからパスコン付きです。 シャーシは毎度の自作、当初ＰＴとＯＰＴを近隣配置しましたが 盛大に誘導ハム発生！二代目シャーシに変更後0.1mVまで低減。 |

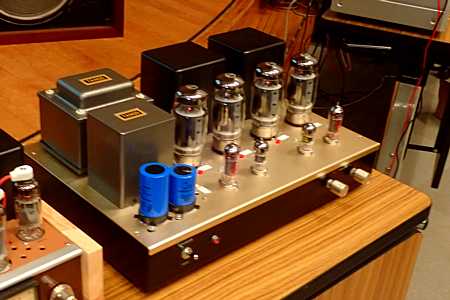

４台目は水野さんのＫＴ１２０ ＣＳＰＰ  以前製作されたアンプのドライブ段などを改良されたアンプです。 大型管プッシュプルはやはり球アンプの最高峰、映えます！ 大型管の余裕でしょうか躍動する馬力感がありワイルドな音。 | ＫＴ１２０ ＣＳＰＰを説明中の水野さん。  ドライバー能力不足解消のため、ドライブ段に染谷製プレート チョークを追加、ＯＰＴもトリファイラーのＡＳＴＲ-０８に変更し パワーと音質が向上。出力３０Ｗ ＤＦ７．４ ＮＦＢは軽く３ｄＢ |

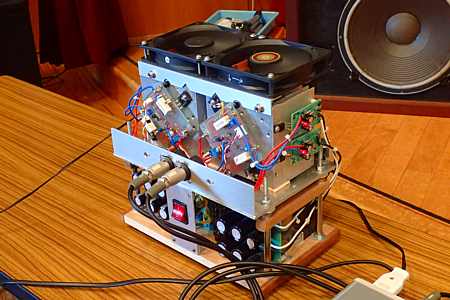

５台目は中山さんの半導体サーコロトロン  あまり作例がないＭＯＳ−ＦＥＴによるサークロトロンです。 開発途中機を無理にお願いし発表頂きました。午前はクリアな 音でしたが本番はノイズが出て実力を発揮できませんでした。 | プロジェクターで解説中の中山さん  Pass Diy Labの資料等を参照し製作されたそうです。 ＤＣアンプの電圧バランスが安定するに至っていないそうです。 半導体ＤＣに臨場感を加味した音、ぜひリベンジお願いします！ |

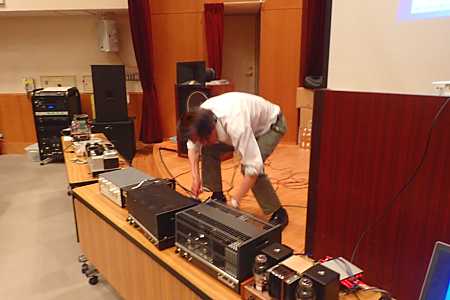

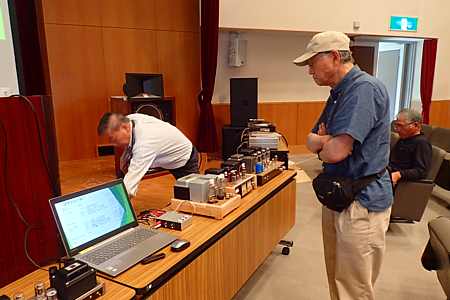

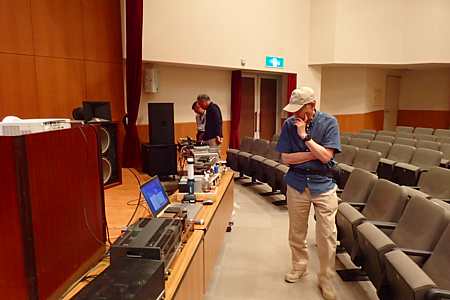

＜作品見学＞ これは何？、アンプ切替器です〜、ほーコンパクトだねー 後半マルチも実演ですね！、 はいアンプ切換えとマルチの配線を準備します〜 | ＜後半準備＞ 、後半予定のマルチアンプデモ等準備等のため各種ケーブル 引き回しを行いました。 Ｌ/Ｍ/Ｈ用ＳＰケーブル、アンプ 切換え用入出力ケーブル等？？？？状態でした（疲；・・ |

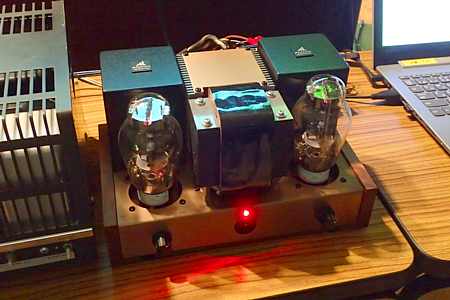

６台目は前川さんの標準型ＯＰＴ採用３００Ｂシングル ＳＥ-３．５Ｋ-１０Ｗの受注生産品ＳＥ-３．５Ｋ-１０Ｗ-Ｈ （ハイライトコア）を用いた半導体ドライブシングルアンプです。 コンパクトで凝縮された外観、球石良いとこ取りな素晴らしい音。 |
３００Ｂシングルを解説する前川さん。 |

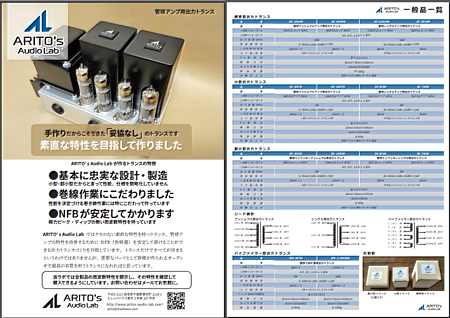

引き続きARITO's Audio Labご紹介  Ｌａｂを本格始動後、現在岐阜で生産されているそうです。コア価格 高騰等でやむなく価格を改定されたが未だ苦しい状況で、高付加価値 製品を開発すると共に垂井駅近くに試聴室を開設されるそうです。 | 製品カタログ  ※画像クリックにてＨＰにリンク |

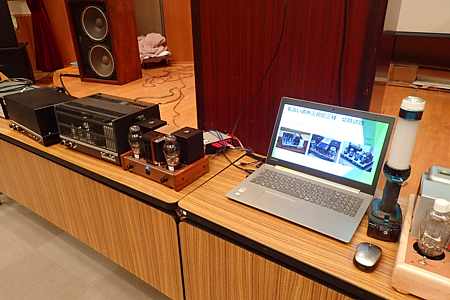

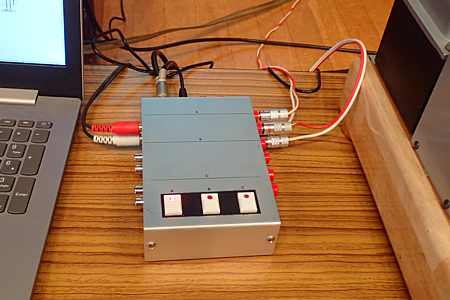

アンプ３台瞬時切換えデモ  入出力３系統を１２個のリレーで切り替える切替器です。 モメンタリ押し釦スイッチと自己保持回路の単純な構成です。 本機で２Ａ３ｐｐ、４５ｓ、３００Ｂｓを瞬時に切り替えます。 切り離されたアンプはＩＮグランド、ＯＵＴ１０Ω負荷になります。 | 左から２Ａ３ｐｐ、４５ｓ、３００Ｂｓの３種アンプ  ３台を切換え予定でしたが、２Ａ３が不調で４５と３００Ｂによる ２台切換え試聴となりました。 瞬時切り替えは繋ぎ替え試聴 より差が小さいと感じました。 繋ぎ替え試聴では大差を感じ ていたので、記憶の音はイメージ強調される様に思えます。 |

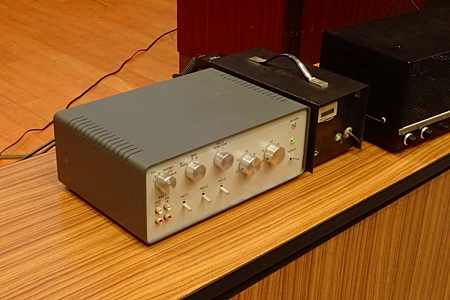

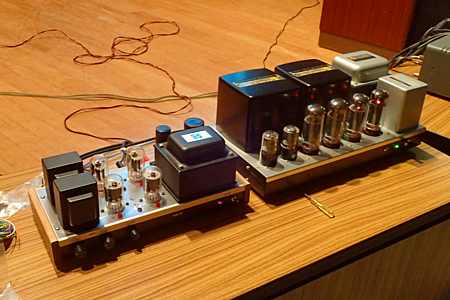

原田さんのマルチアンプ方式デモ  原田さんの球式チャンデバ内蔵プリです。 PHONO EQ、 入力セレクター、ゲイン調整ATT、バッファーの後３WAY ディバイダーの構成でクロスは800と7000、12dB/oct CR式です。 | ＭＩＤとＬＯ用アンプ  MIDは加藤さんの６ＦＭ７ PP、LOは原田さんのＥＬ３４ PPです。 HIは45シングルを用いました。（写真外） 各アンプのゲイン、 出力が大きく異なることからレベル合わせに苦労しました（汗； |

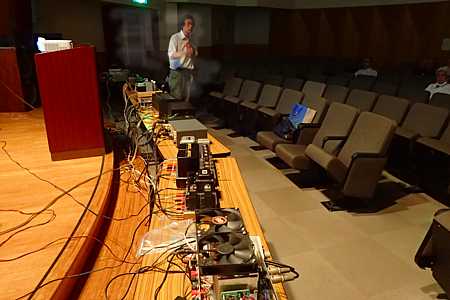

スピーカーシステム LO:136A、MID:375、HI:2405  | マルチアンプ方式を説明する原田さん 低音・中音間の位相合わせ方法等を解説頂きました。 やはりマルチは中高域が明瞭、明らかに高解像と感じました。 複数配線が行き交い面倒ですが、ぜひ試したい方式です。 |
気兼ねなく大音響を楽しめます！
