１Ｗ級 5687 ミニプッシュプル ２０２２． ０２．１０
Ｋａｔｏｕ＠ 刈谷
EL32 STC.jpg

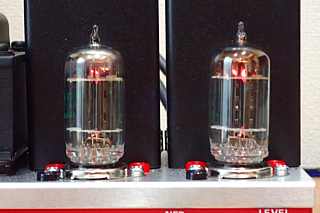

出力管5687
「出力管 5687」

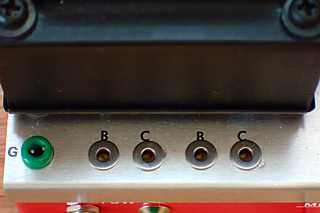

電流・バランス調整部
バランス・電流調整ボリューム

＜経 緯＞
  　・「ARITO's Audio Lab」の前川さんが昨年初め頃「Facebook」にて小型OPTシリーズのリリース予定をアナウンスされました。
　　　仕様を問い合わせたところ、氏が公開されている「15DQ8ULPPアンプ」に用いられている「TANGO」の様な角型ケース入りと分かりました。

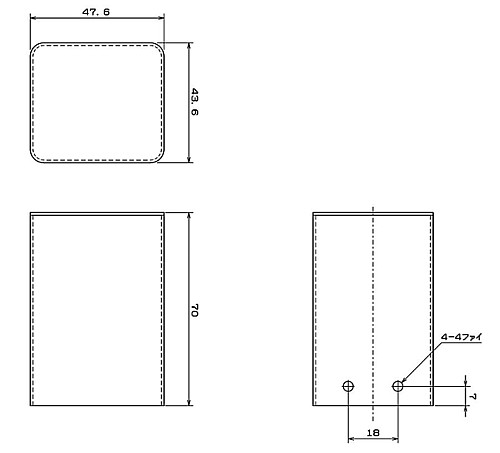

ケース寸法図　　付属銘板天銘板
  　・夜間小音量で聞く高品位でカッコ良い１Ｗ程度のミニプッシュプルを作りたいと考えていたので購入希望を伝えたところ、
　　　「モニター如何ですか、参考に15DQ8UL PPを貸し出します」とのこの上ないご提案を頂戴しました。
　　　15DQ8UL PPは大いに参考にさせていただきました。
  　・以前より「プッシュプルとシングルは音質的にどちらが優れているのかを同じ球で試したい」との思いからプッシュプル用を購入、
　　　シングル用をモニター希望と打診したところ、ご快諾頂き、２台製作することにしました。

＜出力管の選択＞
  　・当初、6JV8を予定していましたが、シングルも作るとなると８本必要で手持ちがありません。　※シングルはパラ前提
　　　双三極管なら４本で済むので、手元の４本揃い球を確認してみました。
　　　5814A(12AU7A)、6DJ8、5687の３種が見つかり、この内で最も内部抵抗が小さい5687を用いることにしました。

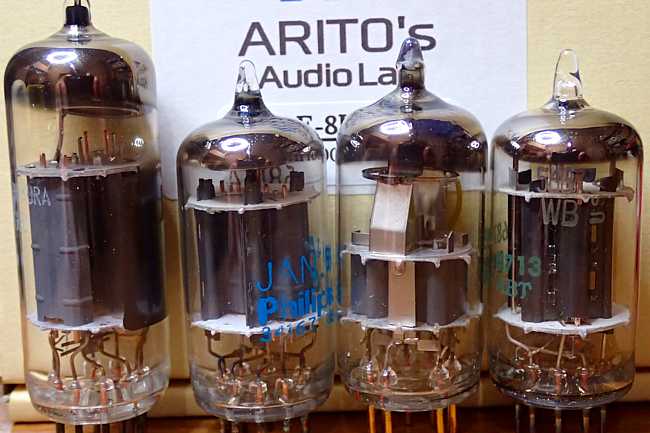

＜左から6JV8(東芝)、　5814A(Philips)、　6DJ8(EI)、　5687WB(SYLVANIA)＞
出力管４種

＜ＯＰＴの選択＞
  　・球が決まったので、ＯＰＴのインピーダンスを選択します。
　　　先ずはEp180V・Ａ級運用と仮定し、目途付け程度に検討します。
　　　5687の規格表を見るとプレート抵抗はEp180Vで2ＫΩです。　2A3等の事例からRＬ＝2～3Ｒpが一般的の様です。
　　　A級プッシュプルなので2ＫΩ×2球×2～3倍＝8～12ＫΩ程度が適当でしょうか。

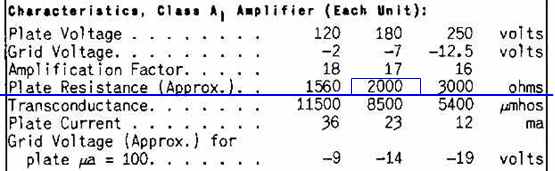

　　　   ５６８７データシート

　　　8Ｋか14Ｋか迷うところですが、より出力が得られるそうな8ＫΩを選択することにしました。

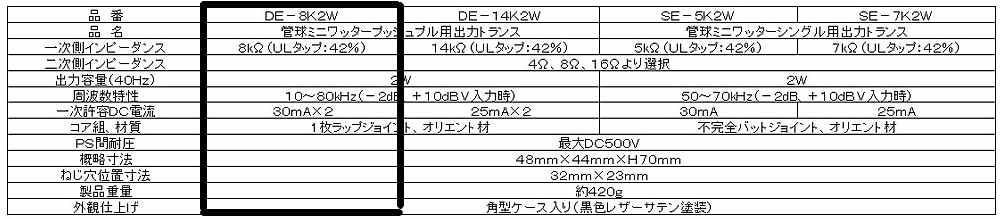

小型OPTの種類
　　※ARITO's Audio Lab　HPより引用

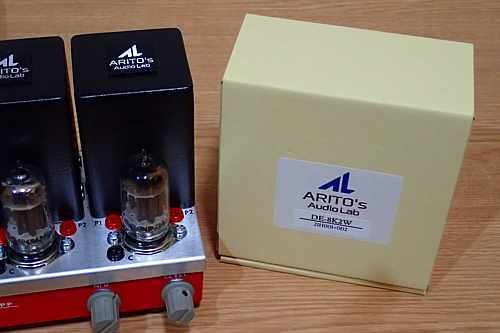

　　№入り製品箱　　製品番号記載の梱包箱　拘りを感じます！


＜デザイン検討＞
  　・カッコ良いＯＰＴを生かした見た目が良いアンプを目指します。
　　　ミニアンプなので薄い小型シャーシを用いたいですが気に入る市販品はありません。　何れも縦横に対し厚みがあり不格好です。
　　　手元に「奥澤」で販売されていた30×11×1.2t×1000mmのＣチャンネルが１本残っていたので、薄型シャーシを自作することにしました。
  　・レイアウト３案を比較し「Ｃ案」で進めることにしました。

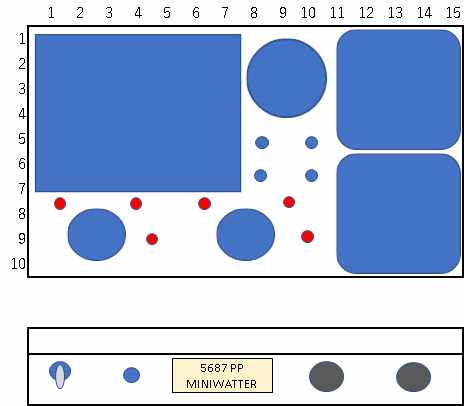

＜Ａ案＞
Ａ案		 サイズ：100×150×30mm
電磁誘導を考慮しＰＴとＯＰＴを離して配置
ＰＴとＯＰＴ間はブロックケミコン
赤はチップ端子、青は調整ＶＲ

既作ＥＬ３２超三類似の配置で新鮮味がない！
ＯＰＴを横並びに配置にしたい！

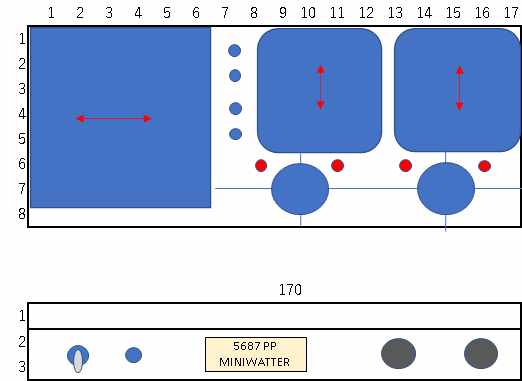

＜Ｂ案＞
Ｂ案		サイズ：170×80×30mm
電磁誘導を考慮しながら横長化

球とＯＰＴ中心がズレ、締まりがない。

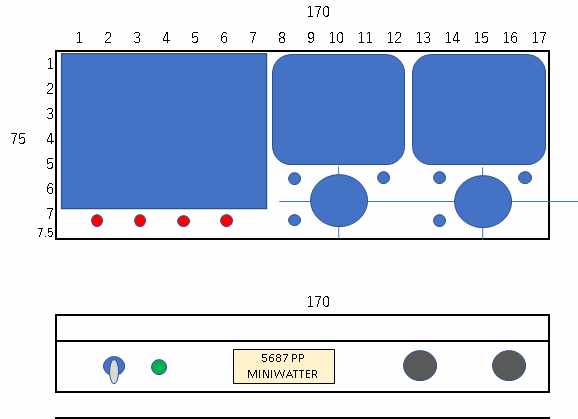

＜Ｃ案＞
Ｃ案		サイズ：170×75×30mm
電磁誘導二の次！(汗)！ デザイン優先！！
好みの横長密集配置です。

誘導を確認すると何とかなりそう、
参考にさせていただいたアンプも横並びでしたので
これで進めることにしました。

＜シャーシ製作＞

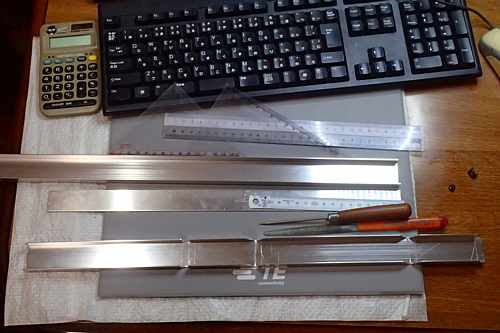

＜１．枠材切り出し＞

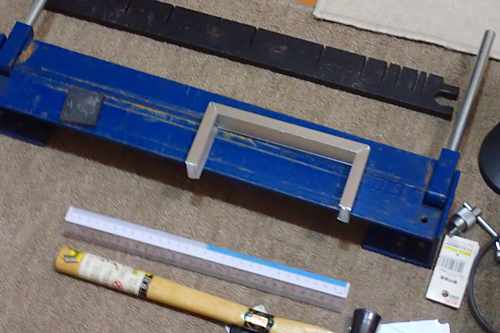

枠材切り出し		 ＜２．枠材曲げ＞
枠材曲げ

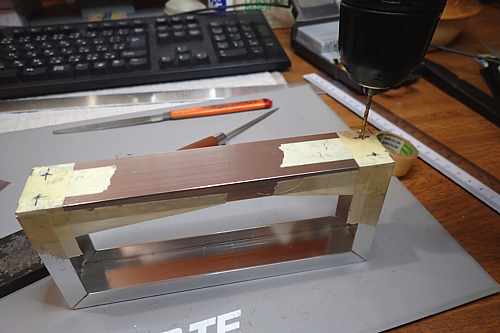

＜３．枠材組み立て＞
枠材組み立て

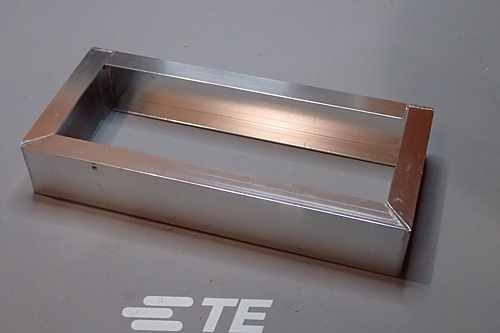

＜４．枠部完成＞
枠部完成

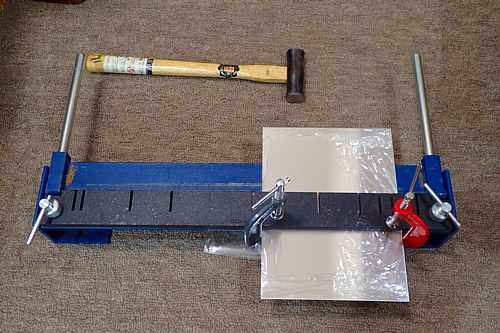

＜５．天板切り出し＞
天板切り出し

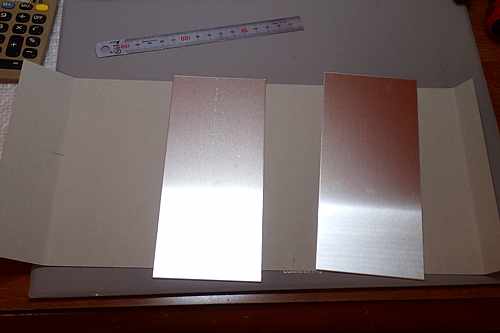

＜６．曲げ・戻しを繰り返し切断＞
切り出した天板

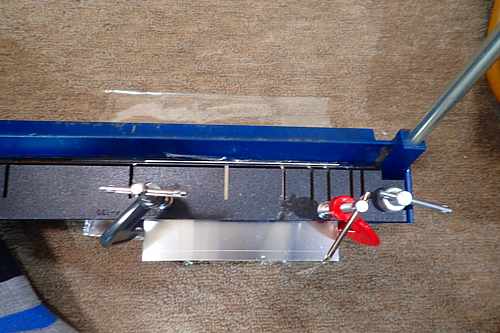

＜７．天板曲げ　傷防止フィルムを挟み曲げる＞
天板曲げ

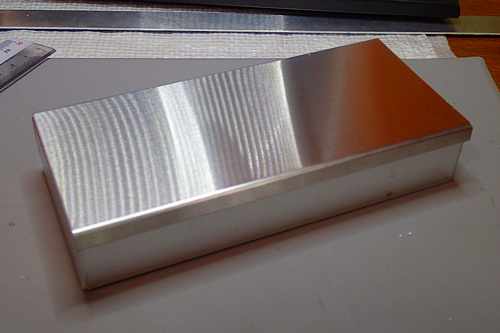

＜８．枠・天板合わせ＞
枠・天板合わせ

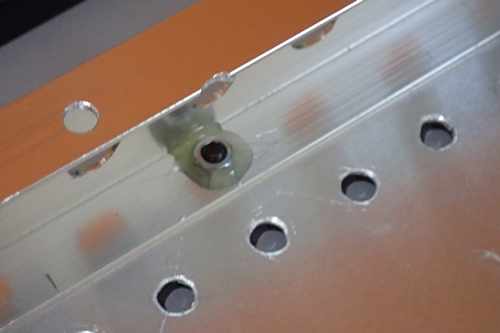

＜９．締結ナット接着　各面を粗く削り２液アダルダイトを盛る＞
締結ねじ取付

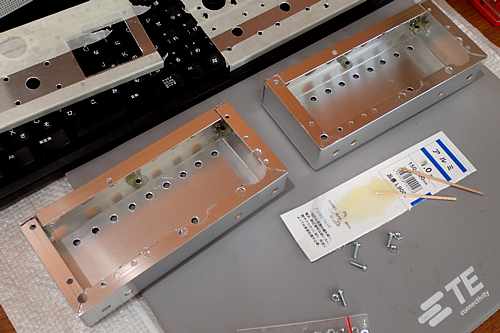

＜１０．底板取付＞
底板取り付け

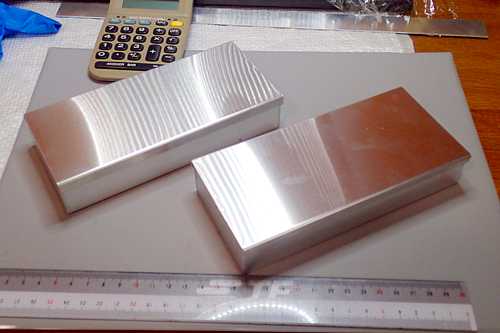

＜１１．穴開け前シャーシ＞
穴開け前

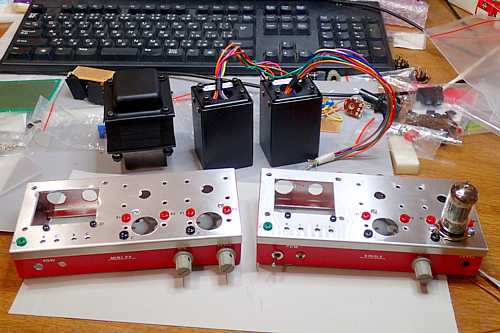

＜１２．穴明け・塗装・部品組立＞
穴明け・塗装・組立

＜回路検討＞
　　１）電源部
　　・電源トランスの要件は
　　　①並四サイズ
　　　②６．３Ｖ０．９Ａ ×２又は１２．６Ｖ ×１巻き線を持つ
　　　③１７０Ｖ ６０ｍＡ以上のＢ巻き線容量を持つ
　　　になります。　秋葉原トランス御三家の内から、比較的安価な春日無線の「Ｈ１２-０４２９」を候補とします。
　　　Ｂ巻き線は１６０Ｖ両波 ６０ｍＡです。　想定より低いので目標とする１Ｗ以上が得られるかを検証します。

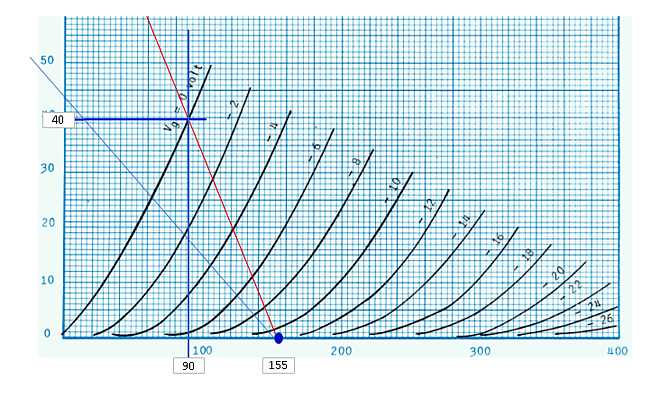

「５６８７ Ep-Iｐ特性図」
ロードライン検証
Ｂ巻き線は１６０Ｖなので
Ｅｂ≒１７０Ｖ、Ｅｐ≒１５５Ｖと仮定します。

赤線は8ＫΩ時、青線は14ＫΩ時です。
8ＫΩでは0.04*65/2≒1.3Ｗ
14ＫΩでは0.025*93/2≒1.2Ｗ
と算出されます。

電圧を上げれば２Ｗ以上得られますが、
これで妥協することにしました。
　　・電源トランスは春日無線の「Ｈ１２-０４２９」に決めました。
　　　Ｂ巻き線１６０Ｖを両波整流すると１９０Ｖ程度得られるのでリップルフィルター降圧を２０Ｖ程度とし、Ｂ電圧は１７０Ｖに設定しました。
　　　Ｂ電源はパワーＭＯＳ－ＦＥＴにより簡易安定化し、小型小容量のケミコンでも十分な低出力インピーダンスを確保します。
　　・初段は接合型ＦＥＴによる差動とするのでプラス・マイナス両電源を用意します。
　　　プラスは１２．６Ｖ巻き線をを４倍圧整流しバイポーラにより安定化、マイナスは１２．６Ｖを半波整流し３端子レギュレータで安定化としました。

　　１）出力段
　　・カソードに定電流回路を挿入したＡ級プッシュプルとします。
　　・ＤＣバランスはカソードに挿入した半固定ＶＲで行います。
　　  当初、初段差動回路のソースにバランスＶＲを挿入する計画でしたが、基盤製作時にうっかり組み忘れました。
　　  基盤を作り直すのは面倒なので、未だ配線途中だった出力管カソードに変更することにした次第です。

　　２）初段
　   ・先のロードラインより、５６８７のドライブ電圧は４．５Ｖrms程度です。
　   ・ジャンクションＦＥＴ差動による位相反転とし、増幅率は１０ｄＢ程度負帰還を施す前提で１３倍以上に設定します。
　　　手元の２ＳＫ３０Ａでは役不足ですので、通販店から２ＳＫ２８８０を購入することにします。
　   ・初段と出力段は直結としたいので、差動回路の定電流は温度補償式とし、ドレイン電圧安定化を図ります。
　　　　　　　　　　温度補償定電流回路　　　　定電流値は半固定ＶＲで設定します。
　   ・「ARITO's Audio Lab」のＯＰＴは素晴らしく広帯域かつ高域安定です。
　　　このＯＰＴを生かすべくひずみ率は目をつぶり広帯域化を優先することとし、負荷抵抗は増幅率が成立する最小限の１０ＫΩとしました。

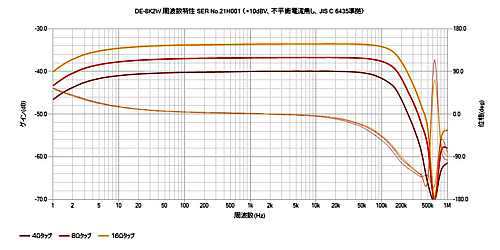

＜DE-8K2W  No1の特性＞

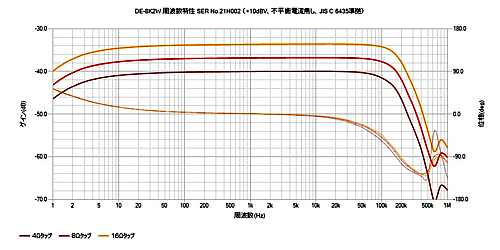

ＯＰＴ No1		＜DE-8K2W  No２の特性＞
ＯＰＴ No2

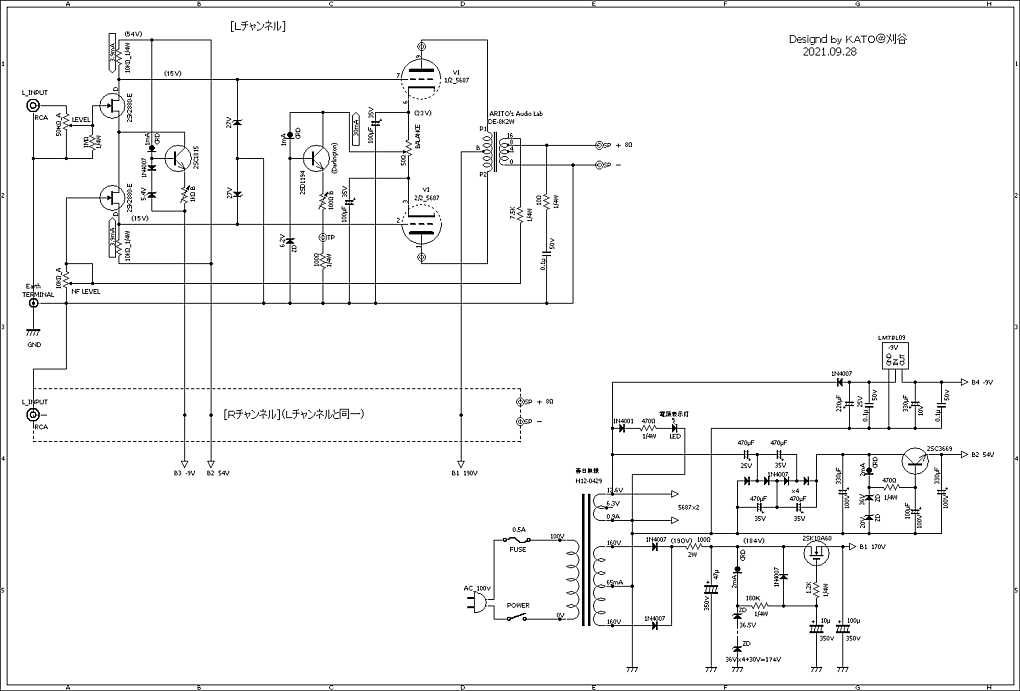

　　３）全回路

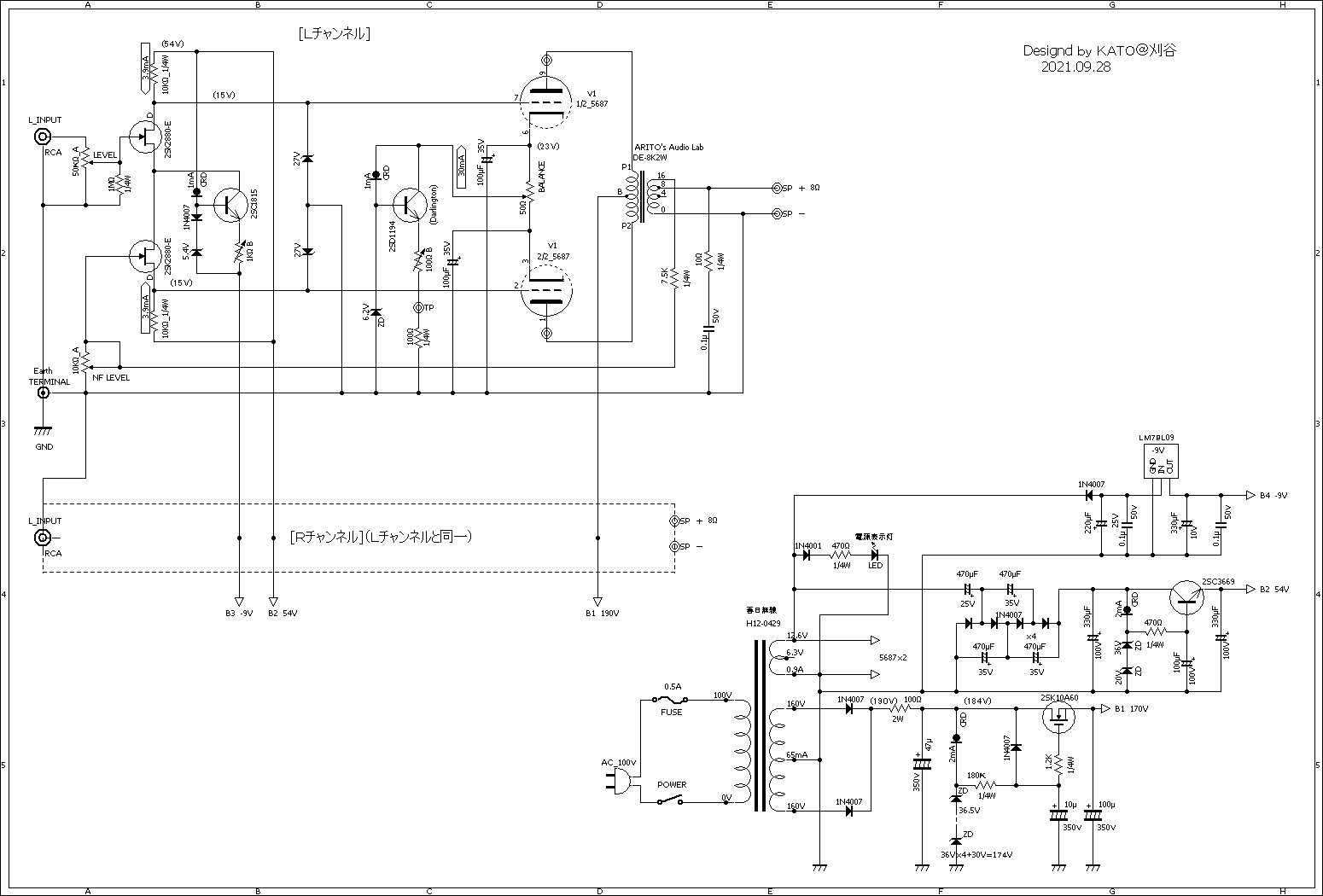

　　　改造後回路図　（クリックにて拡大）
全回路図
　   ・初段ドレインとアース間に２７Ｖのツェナーを追加しました。
　　　電源ＯＦＦ時にマイナス９Ｖ電源の３端子レギュレータが素早くシャットダウンし、２ＳＫ２８８０のドレン電圧がプラス５４Ｖまで上昇、
　　　５６８７のカソード電圧も上昇しパスコンの耐圧を超えるため、ドレイン電圧過上昇を抑制する目的です。

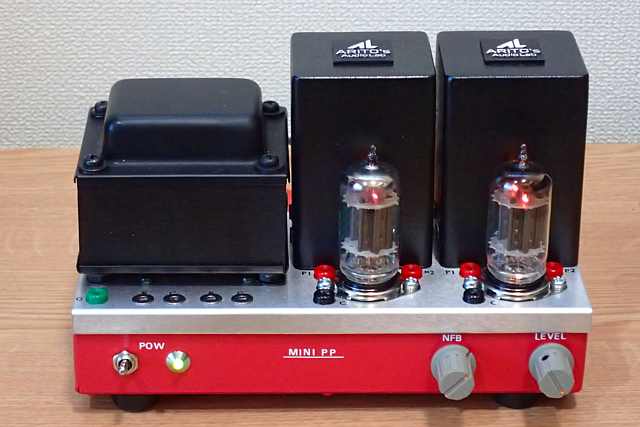

＜完成状況＞

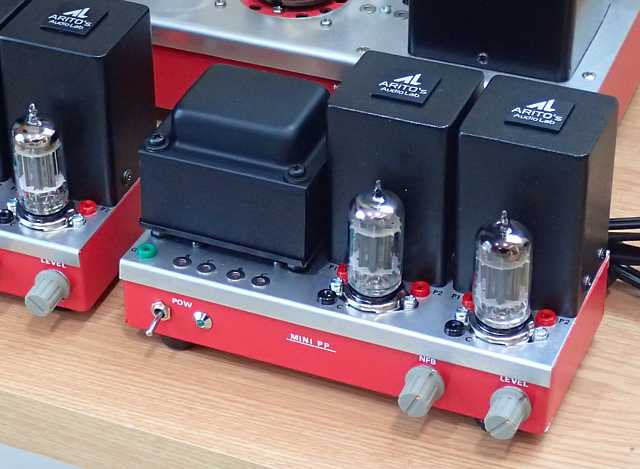

　　　鳥瞰　左側はシングル版です。　追って公開します。
　　　

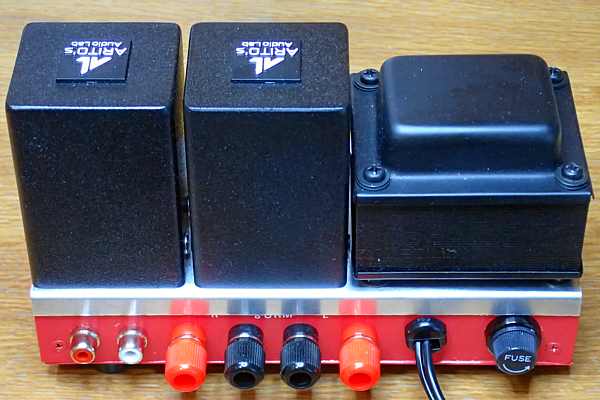

　　　背面状況　　ＰＴはＯＰＴに合わせ艶消しで塗装しました。

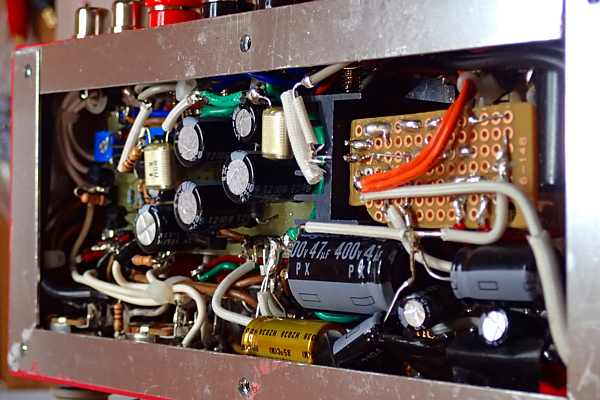

　　　内部状況　　　老眼　見えん！（汗）


＜調整＞
　　・５６８７のグリッド電圧、カソード電流・バランスを各半固定ボリュームで調整後方形波を入れ不帰還時の波形を観測しました。
　　 驚きました！！！　１７ｄＢの不帰還を掛けても補正を要す程のリンキングはありません！！
　　 全く調整レスで比較的深い負帰還のアンプが完成しました。
　　・「ARITO's Audio Lab」ＯＰＴの素晴らしさを実感しました。　

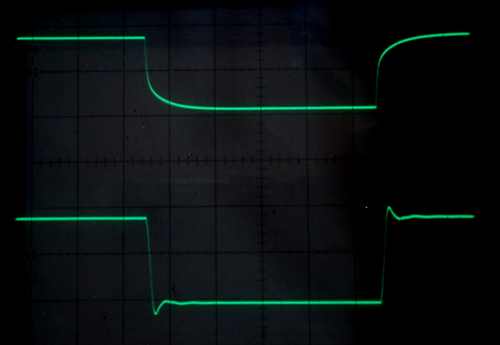

    リンキング波形　１０ＫＣ/Ｓ　１７ｄＢ負帰還時（上：入力　下：出力０．５Ｗ/８Ω抵抗負荷）


　　
＜試聴＞
　　・一聴して広帯域で滑らかな音質です。　超三シングルV1との比較では特に歪が少ないと感じます。
　　 高域は爽やかで草原の風の様、コントラバスは弾みかつ締っており、極めて秀逸なＯＰＴの効果を感じます。
　　 夜間の小音量でも大型システムをライブ的雰囲気で鳴らしてくれる期待通りのアンプになりました。
 　 ・力感・押出しは超三に比べ弱めです。　Ｂ電圧をもっと上げたほうがガッツが出ると思われ、今後試すことにします。
 　 ・ＮＦＢは無帰還～１７ｄＢまでの可変式ですが、増減しても歪感が増減する以外大きな差はなく、音場遠近感はほとんど変化しません。
 　 ・長時間運用しても温い程度の昇温です。　夏の夜は特に出番が増えそうです。
 　 ・昨年11月28日に開催した「中部持寄り試聴会」にて同時製作したシングル版との比較試聴を行い、好みをアンケートしました。
　　　結果、９：３でシングル優勢でした。
　　　自分はプッシュプルは解像良く、シングルはコントラストが高い印象ですが、一長一短で決定的な優劣はないと感じています。　
　　・シングル版は現在誘導ハム問題を対策中です。　追って比較試聴結果と共にアップする予定です。

＜総合特性＞

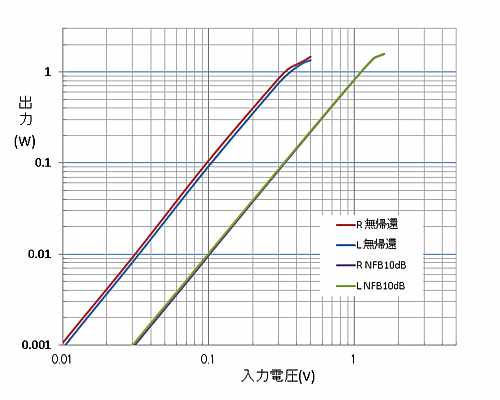

【入出力】
入出力特性
10dB負帰還時の最大出力はL：1.5W R：1.3W（歪率5％）でした。
概ね想定通りの結果です。

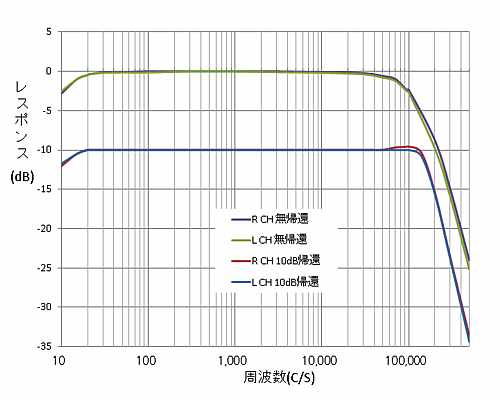

【周波数＠0.5Ｗ】
周波数特性
10dB負帰還で200K C/S近くまで伸びることを期待しましたが
約140K C/Sに留まりました。　原因を追求し改善したいと思います。

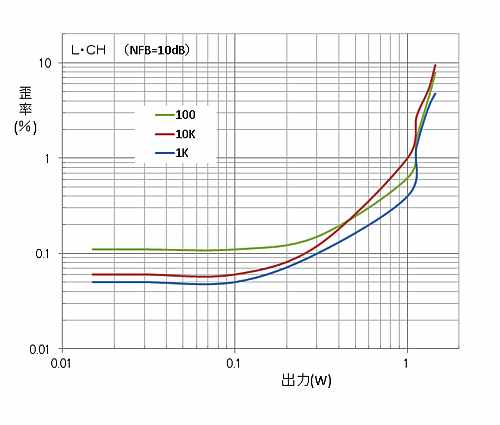

【歪率 L ch】
Lch 歪率特性
0.1W以下はオシレータ（AG-203）の歪みです。
（残留雑音：0.4mV）

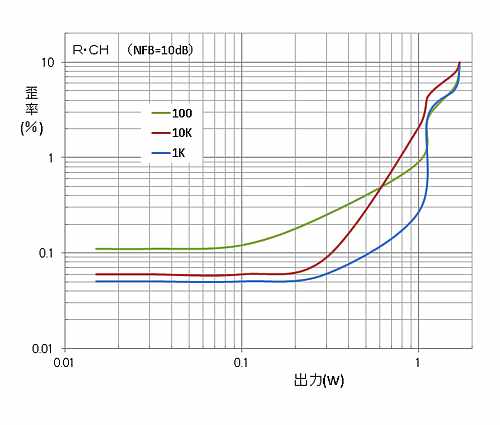

【歪率 R ch】
R ch 歪率特性
R chは測定時に値が揺れていました。球の影響でしょうか？
（残留雑音：0.4mV）
 　 ・オシレータ：ＴＲＩＯ　ＡＧ－２０３
 　 ・ミリバル：ＴＲＩＯ　ＶＴ－１６５
 　 ・歪率計：リーダー　ＬＤＭ－１７０
 　 ・オシロスコープ：菊水　ＤＳＳ５０４０
