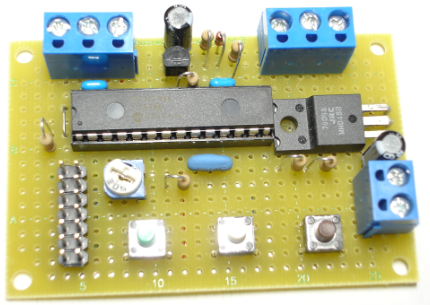

スイッチと接続端子の名称

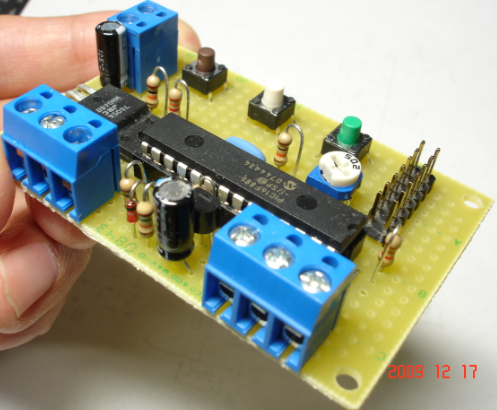

DM-001基板サイズ： 横７３ミリ、縦４８ミリ、高さ２２ミリ です。

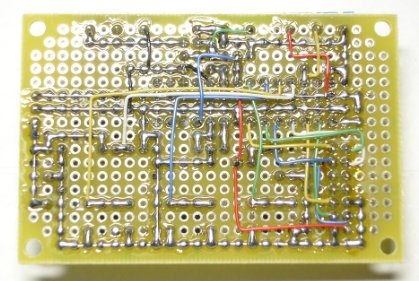

裏面の様子です。
操作
スイッチ１
操作
スイッチ２
操作
スイッチ３
LCD
コネクタ
LCD
コントラスト
温度センサー
入力
車速パルス
入力
電源
入力(6.5~17V)
電源、車速パルス、温度センサーなどの接続は電線の被服を約５ミリ剥きます。
芯線を穴に入れてた後、ネジを締めて固定します。

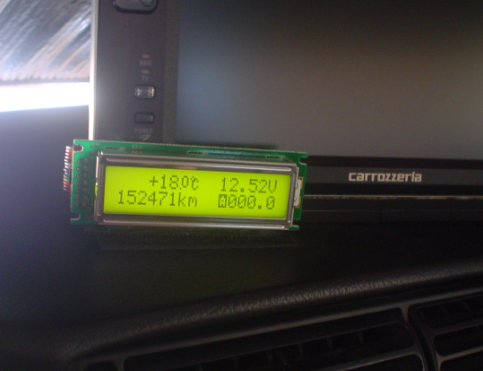

取り付けのイメージです。 ＬＣＤはダッシュボードの上にマジックテープで取り付けています。 DM-001基板はＡＴセレクトレバーの近くにある小物入れに置いてあります。

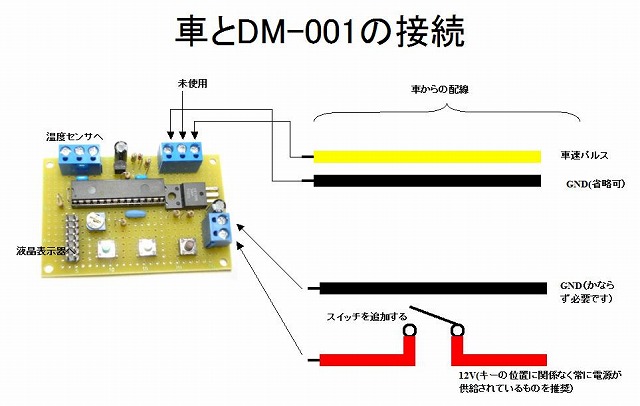

上の穴：GND
下の穴：+12V
左の穴：GND
中央の穴：センサー信号の入力
右の穴：センサー用５Ｖ
左の穴：GND
中央の穴：未使用
右の穴：車速パルスの入力

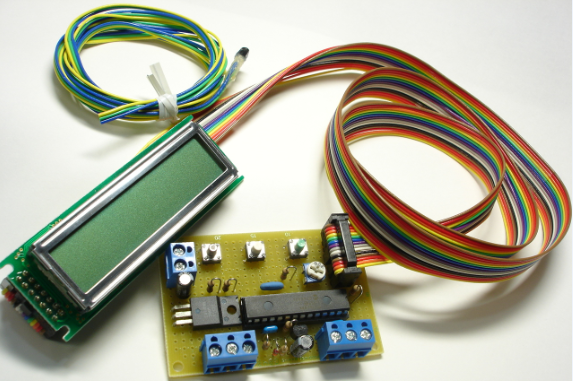

構成品は、DM-001基板、ＬＣＤ表示器と
LCD表示器ケーブル、温度センサー（ケーブル付き）
です。
※電源ケーブル、車速パルスケーブル、電源用スイッチは取り付け者様がご用意してください。
温度センサケーブルの長さは130cmです。（左上のケーブル）
液晶表示器のケーブルの長さは90ｃｍです。
お送りする品物はこれが全てです。

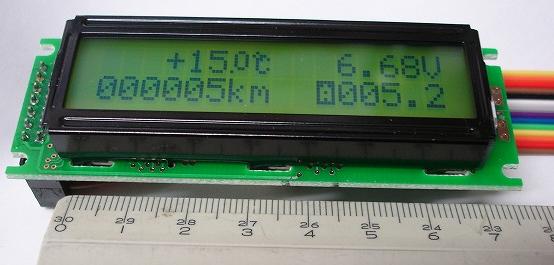

液晶表示部の大きさはＷ＝６５ミリ、Ｈ＝１６ミリです。

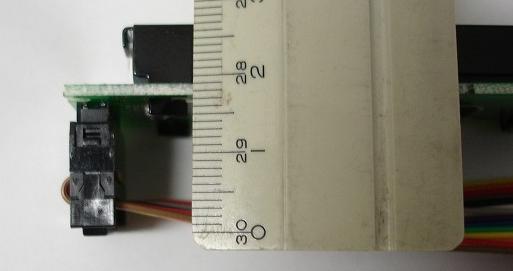

表示部の厚さは 最大箇所で約２８ミリ（コネクタ部分）です。
コネクタ部分以外は約１３ミリです。
