エクセルでパレート図を作成することは大変めんどうです。中級者でも作成に長時間かかって
しまいます、そこで無料で簡単にできる「テンプレート」を紹介します。


使用方法詳細は下記を参照してください。

使い方

ファイルは、圧縮されてないため、解凍は不要です。

「使用承諾書」をよくお読みになり、承諾したかたのみ自由に「ダウンロード」できます。


1、 特徴

   (1) エクセルシートへ「不良項目」 「不良件数」 および自動計算された 「不良合計件数」
       を入力するのみで 「パレート図」 が作成でるテンプレートです。

   (2)  カスタマイスは自由にできます。

   (3) 「不良項目」 数は4〜18項目 までできます。

   (4) 「マクロ機能」 を使用していません、セキュリティー等安心してご利用できます。


2、動作確認OS

   Windows98/Windows2000/WindowsXP/WindowsVista/Windows 7
   (WindowsMe は未確認です)

3、動作確認ソフト

   Excel97/ Excel2000/ Excel2002/ Excel2003/ Excel2007/Excel2010

4、使用方法


 (1) 「不良項目数」 が表示されたシートを選択します、シートにはあらかじめダミーの
      「不良要因名」 「不良件数」 が入力されています。(1図赤枠内)

  (2) 「累積比率」 「不良合計数」 も自動計算されています。 (1図青枠内)


  入力表
                   (1図)

  (3) 初期設定のグラフはすにできています。 (2図)

  グラフ1
                               (2図)

  (4) ダミーの不良要因名 (ダミー01〜06)の代わりに必要な不良要因名を入力します。(3図)

  (5) 不良件数も入力済み数値の代わりに実数を入力します:一度に削除、入力してもよい。(3図)

  (6) 累積比率と合計値は自動計算されます。(3図)

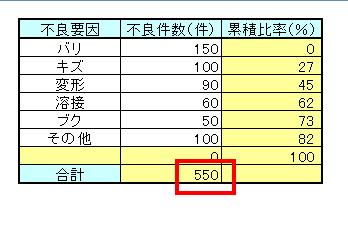

 実数入力表
                 (3図)



  (7) グラフ左縦軸値 (不良件数) を実数 (最大値:3図赤枠内 「550」 )に合わせる。
      (合わせる方法は右クリックで縦軸の最大値を修正するのみ:シート内に説明があります)

  (8) これで 「パレート図」 の完成です。(図)


グラフ3
                             (4図)

  (9) 作成されるグラフは (5図) の形式以外に下記2種類のグラフが用意されています。


  グラフ4   グラフ5

               (5図)                                 (6図)

  (10) (5図) 不良項目が縦書き (6図) は 「不良件数」 および 「累積不良率」 の単位 (件)
       および (%) が縦軸上にあります。

  (11) 「タイトル」はテキストボックスで作成されています、適宜修正、削除してください。

  (12) グラフの色、太さ等カスタマイズも自由にできます。


なおパレート図の「正しい書き方」はココを参照してください。
