好評販売中!万能VFO4

スーパーラドアンテナα7-3
万能VFO(このタイプのVFOは生産終了となりました。)

あらゆる無線機に対応出来るように設計されています。最大発振周波数35MHz出力電圧2.0Vpeak:50Ω終端時、真空管式無線機にも対応します。

仕様
■最大発振周波数:35MHz 最低発振周波数0Hzただしフィルタ回路等の関係上概ね1MHz以上が実用周波数
■出力電圧:Peak 2.0V 50Ω負荷時
■周波数表示:7セグLEDによる赤色発光
■モード表示:5φLEDによる赤色発光
■メモリー数:100
■設定可能バンド数:9
■バンド入出力信号:パラメータによって入出力を選択
■PTT:入力 SEND:出力
■発振方式:DDSによる
■販売価格:\45,000円

機能
■バンド毎にオフセット設定が出来ます。この機能により、表示周波数と実運用周波数を一致させられます。
■逆ヘテロに対してパラメータ設定により、チューニング・ダイヤル方向を右回り増加方向に自動設定します。
■XIT、RIT、SPLITモードを具備しています。

オプション
■コリンズSライン、KWM2のゼネカバ化機能。DDS発振器を一系統追加するものです。お問合せはこちらのメールにてお願いします。

御購入はメールにてご連絡下さい。現在買い物かごは使えません。
メールはこちら


新発売
スーパーラドアンテナα7-3
新万能VFO4キット

ツマミの位置やケースのデザイン等拘るユーザーが多い上に、ケースやその加工賃、塗装などの費用が嵩み易いのが現状です。そこで基板レベルでの販売が良かろうという判断です。
CPU/LCD基板、2系統DDS基板、エンコーダー、必要なケーブルが付属します。ほぼ電源と操作用押し釦スイッチの結線のみで済みます
古い無線機は勿論のこと、自作無線機に組み込みたいという要望にも対応しています。
■販売価格:\42,000円

御注文は下記メールにてお願いします。
toaako@katch.ne.jp

仕様
■メーカー製無線機に容易に対応出来る機能を持ちます。対応可能な機種は次の通り。
Collins (S-line, 51S1), KENWOOD (TS520,TS820,TS830,TS120,TS511, YAESU (FT101,FT101ZD)
■上記リストに無い機種でも周波数体系が同じであれば使えます。
■パラメーターを設定すれば、自作を含めて、コリンズ・タイプ、ダブルコンバージョン、シングルコンバージョン等多くの無線機に対応できます。
■その他、2系統VFOをそれぞれ任意の周波数で発振可能な機能、DC無線は用90゜位相差発振機能も具備されています。
■周波数補正機能を具備し、電源投入後10分以上経過すると、高い周波数精度が得られます。 ■SPLIT,A/B,A=B,RIT,XIT,メモリー機能を持ちます。 ■電源電圧:DC10V~から12V
■VFO,HFO出力電圧:2Vpeak
■最大発振周波数:40MHz程度

キットの内容
■CPU/LCD基板1枚
■2系統DDS基板1枚
■エンコーダー1個(コネクター付き)
■1.5V乾電池3本
■電池ホルダー1個
■VFO及びHFO出力コネクタオスメス2組
■フラット・ケーフブル(一部予めコネクタが取り付け済み)
■ケーブル付き電源コネクター
■シリコンダイオード3本

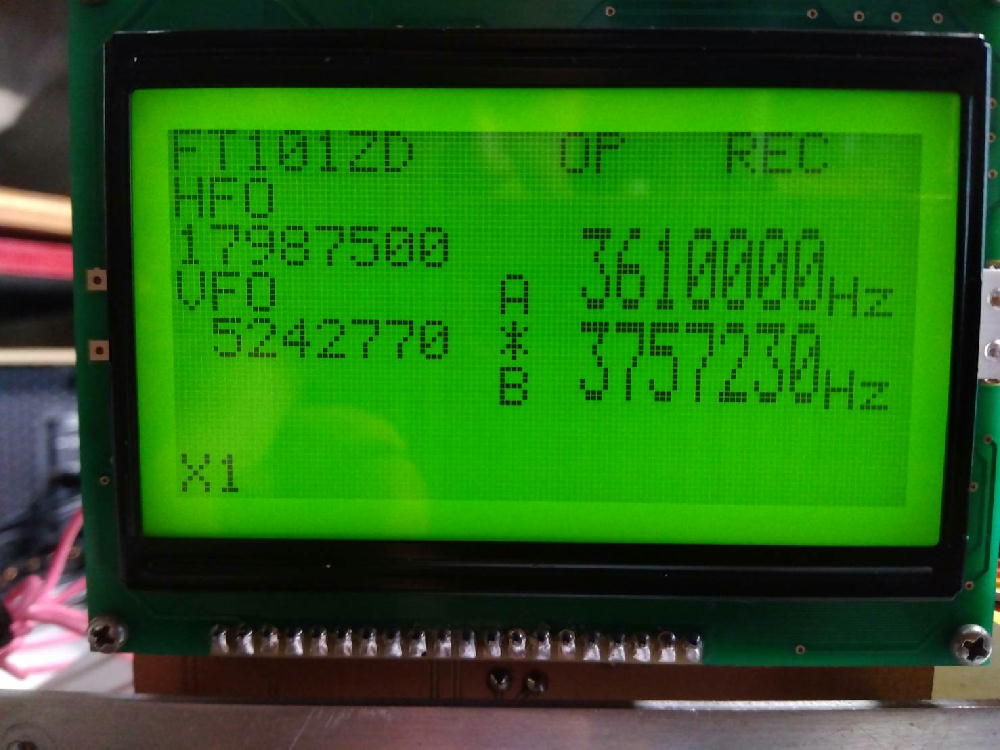

スーパーラドアンテナα7-3 LCDの表示例です。 FT101ZD設定時の表示です。
VFO、HFOの実発振周波数及び現行の運用周波数が同時表示され間違いを見つけ易くなっています。
その他、送信状態受診状態の表示、SPLITやRIT、XIT等の無線機の状態表示、RIRやXITの周波数表示等

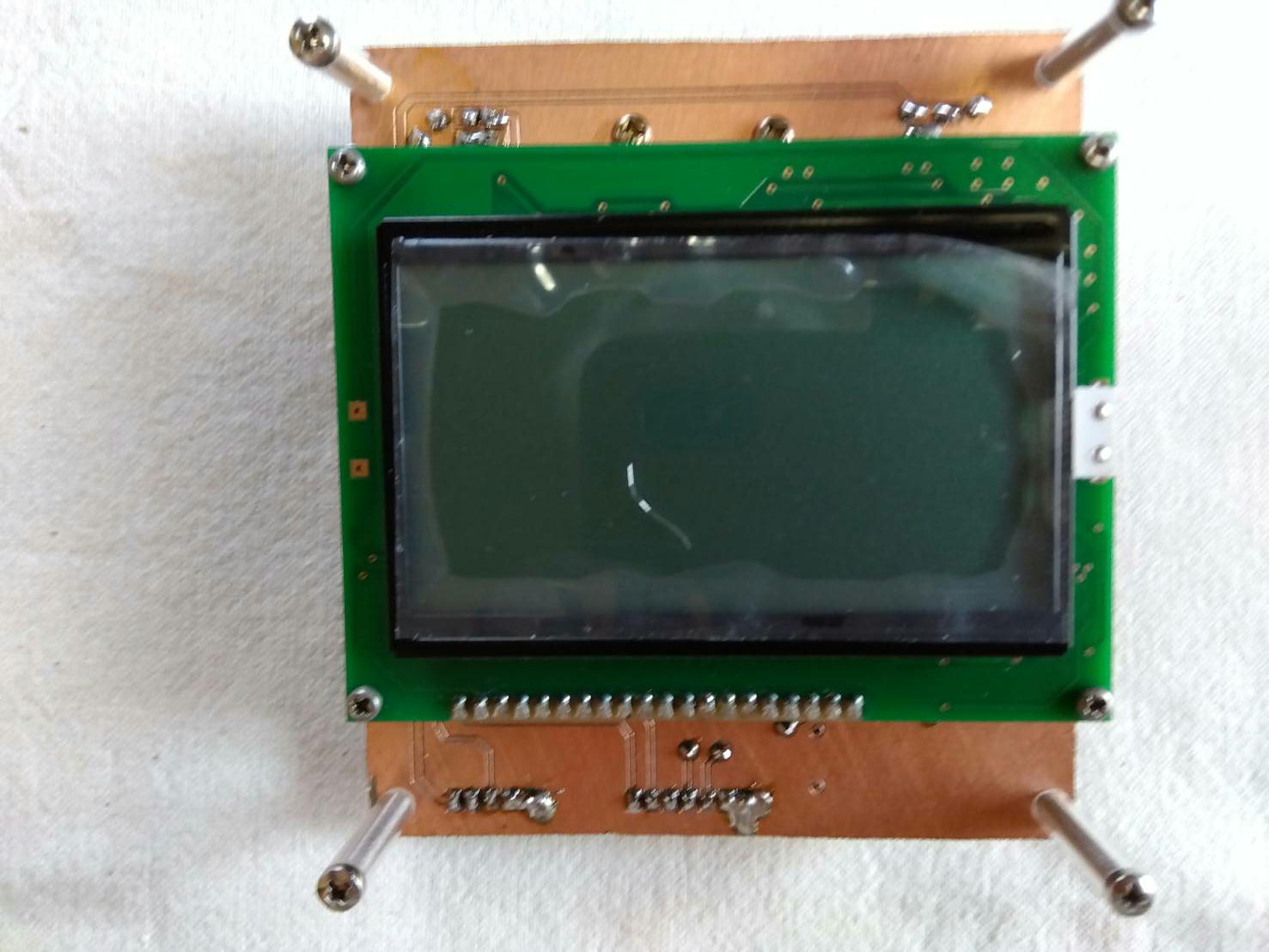

スーパーラドアンテナα7-3 CPU/LCD基板です。ベース基板の表裏にCPU基板とLCDディスプレイヤが装着されています。

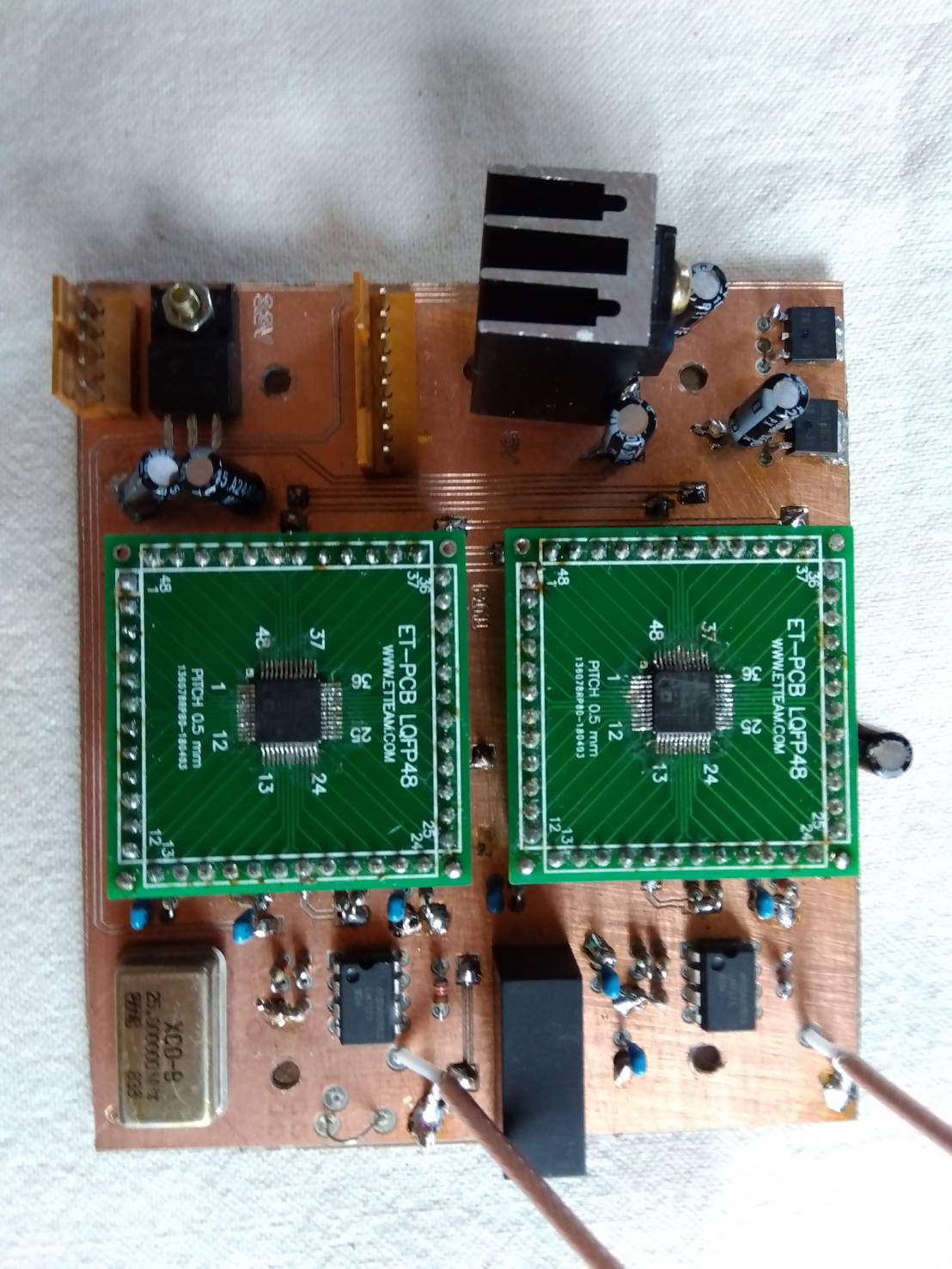

スーパーラドアンテナα7-3 2系統DDS基板です。AD9951を使用しています。これで多くの無線機をゼネカバ仕様に出来ます。

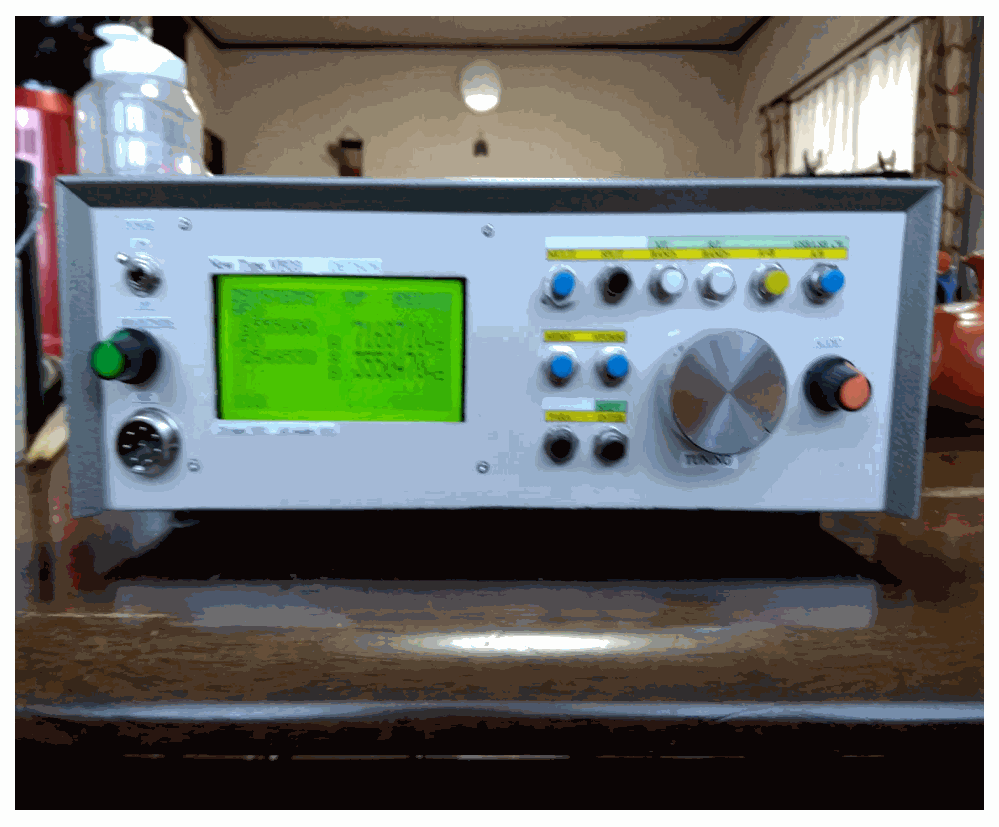

スーパーラドアンテナα7-3 このキットの応用例です。現在のキットは釦スイッチ12個使用しています。








  • 結線説明書pdfはこちらからダウンロード
  • 取り扱い説明書pdfはこちらからダウンロード
