NB16分解のページ2

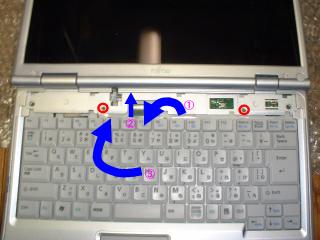

6.写真7の小さい矢印の方向へ、キーボードのフィルムを少し引き大きい矢印のようにキーボードを液晶側に倒します。

写真７

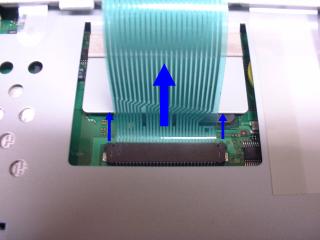

7.写真8のキーボードコネクタを外し、キーボードを固定している写真７○ネジの2本を外すし、キーボードを取り外します。

写真８

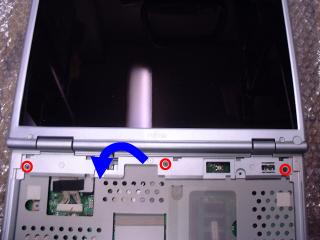

8.写真9○ネジ3本外しカバーを矢印の方向に取り外します。

写真９

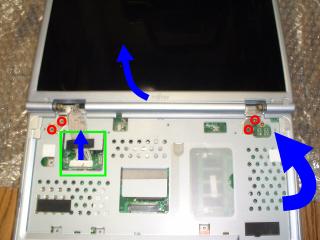

9.写真10の液晶フィルムケーブルコネクタを矢印のように外し、液晶パネル固定用○ネジ4本外し液晶パネルを取り外します。その後、右側から持ち上げるようにして下ケースを外します。（手前側が爪で固定されているので慎重に開いてください。)

写真１０

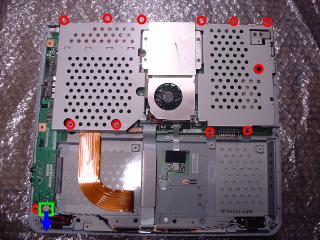

10写真11下の□スピーカーコネクタを外します。

写真１１

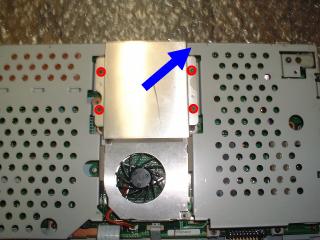

11.CPUを外さない場合は次のページの１３.へ飛ばしてください。写真１２○ネジ４本を外しヒートシンクカバーを取り外します。

写真１２
