X68000のFDD保護カバー＆キーボード保護カバーを作る


※フルキーボードカバーとCompactサイズキーボードカバーの寸法は下方に記載してます

昔のPC、特に5インチフロッピーディスクドライブはカバーが無く埃が入りやすい状態でした
埃が入れば下手をするとヘッドに張り付いて貴重なFDにリング状のキズが付いたりする原因になります
そんなことから当時PC-98やX68000用の保護カバーがELECOMやARVELから販売されていました

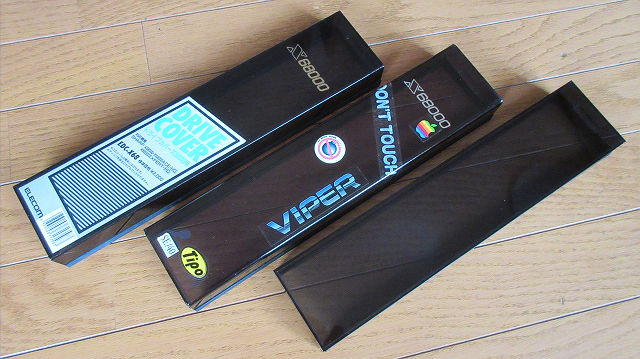

↑68用で右は自作

キーボード用もアクリル以外にシリコンの物もあり、シリコンは近年でも見かけますね

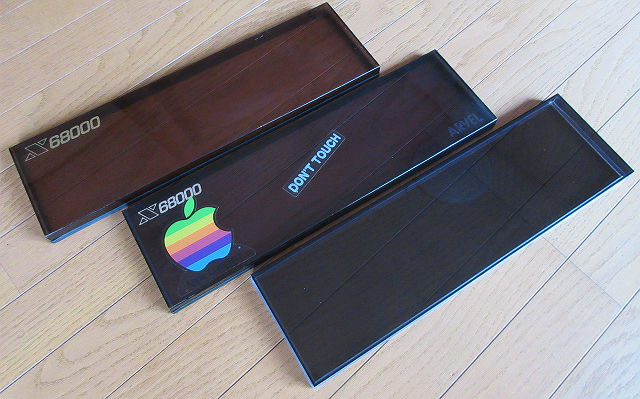

↑全部68用（右は自作）だけど、98や88でも型番によっては使えたりする

痒いところに手が届くアイテムも今となっては入手困難なので作ろうか、ということでアクリル製のヤツを2021年の6月ぐらいに作ってました
時は過ぎて2025年末、なんとなくCompactサイズキーボードカバーも作るか、と思い立ち、序に記事として残しておこう、と
て、思ってたら時は更に過ぎ結局2026年4月にｗ

まぁ、無くても大きな問題は無いっちゃ無いですが、有るに越したことはないような・・・気がする人には大事かも
でも確率で言ったら安全性は剥き出しより絶対に高いです
貴重なフロッピーディスクを少しでも長持ちさせたい愛のある人には必須アイテムですｗ

当時物は一部折り曲げ加工品なのですが、当然ながら加工費がプラスされ、今発注しても金額が上がるから却下
ので、単純に平板を貼り合わせて同じような感じに仕上げることにします

参考として【5インチタワー型のFDD保護カバー】をメインに書きますが、キーボードのカバーも基本は同じなので下方を参考に
PRO用とCompact用のFDD保護カバーは煮詰めてないので一旦無視です（ぉ

自分でアクリル板を買ってきて必要サイズに切ってもいいのですが、時間と労力、仕上がり精度を考慮すると、業者に発注したほうが間違いないです

・必要な物

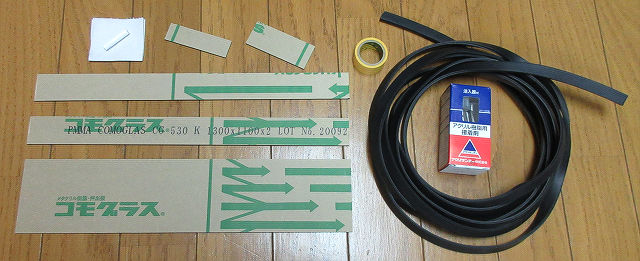

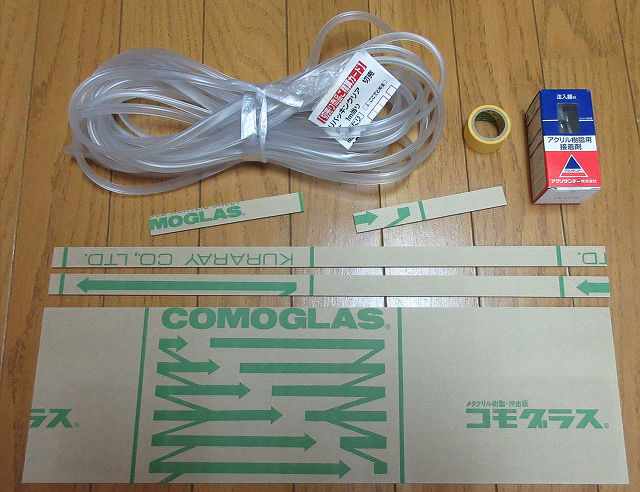

使うパーツと道具は写真の通り

アクリル板（数種類）＋ストッパー用の5mm角アクリル棒
アクリサンデー アクリル接着剤 注入器付
玉なし溝ゴム No.114(溝幅3mm)
仮止め用のマスキングテープ等

これだけです

アクリサンデーを別容器移すのにスポイトがあったほうがいいかも
溝ゴムは”気まぐれの方”では透明ツヤ有りの溝幅2.4mm使ってますが、本体によって取付け＆外しが固めになるので、敢えて溝幅の大きい3mm用を使います

私ははざいやさんで頼みましたが、お好きなところでどうぞ
材質も書いてますが、同じである必要はありません
色は豊富にあるのでカラフルなカバーを作るのもありでしょう

カバー1個につき必要なサイズと枚数（厚さは全て2mm）
材質の例：アクリル板 (スモーク)【コモグラス】(押出し)グレー530K
75×334 mm　1枚（フロント用）
30×334 mm　2枚（サイド用）
30×71 mm　1枚（上面用）
21×71 mm　1枚（下面用）

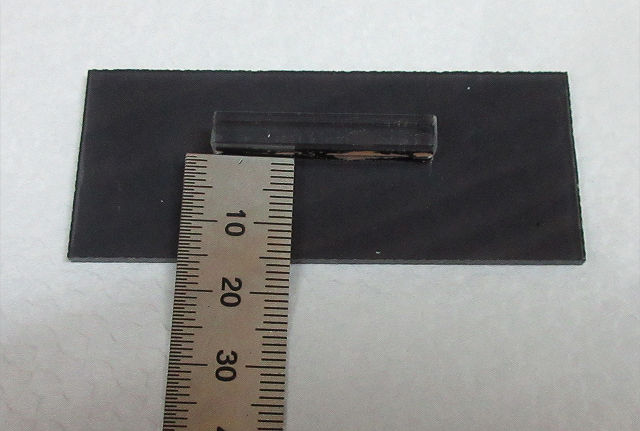

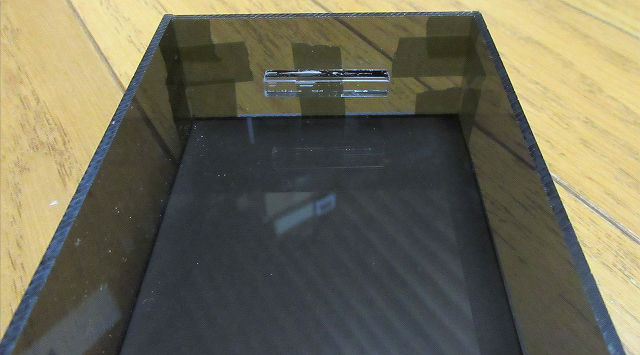

これにプラスして、カバー内側上部にあるストッパー部品のみ、ホームセンターで5mm角1Mぐらいの棒が売ってるのでそれを20～30mmぐらいに適当な長さに切って上面用板に取り付けます

68に当たる側が15mm程度になるように

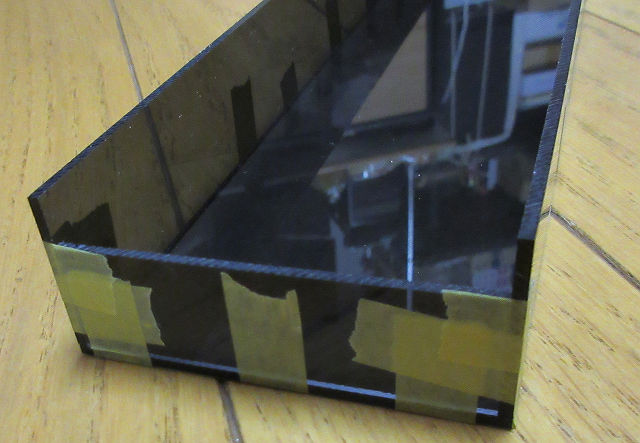

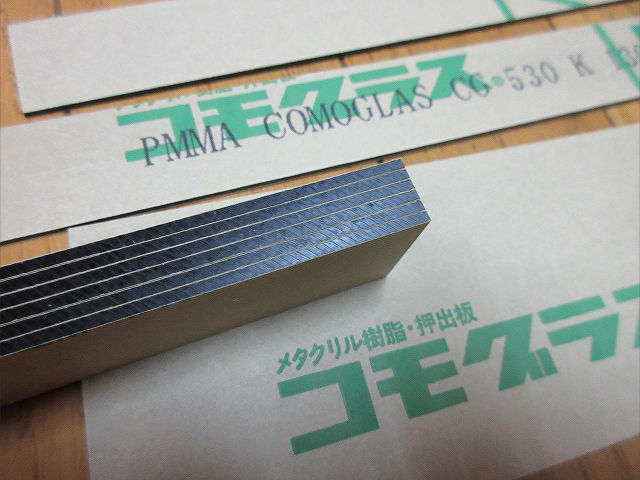

はざいやさんの切りっぱなしだと断面はこれぐらいな感じ
人によって感覚は違いますが、思ったほど気になりません
気になる人はレーザーカット等で整えてもいいでしょう　＜当然高くなりますがｗ

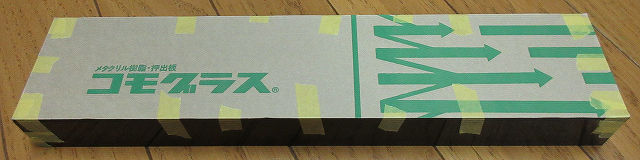

なるべく接合部の位置を合わせてマスキングテープで仮止めします
この時、前面部は後でもいいですが、他の保護シールは全て剥がしておいたほうがいいです（理由は後述）

後はアクリル接着剤で内側の接合部をツツゥ～～と素早く少量でなぞるような感じでｗ
うん、文章では説明が難しいぞ（ぉ
できればいらないアクリルを用意して試したほうがいいかもしれない
大量に流し込みすぎると、仮止めしたテープの内側に入り込んで（滲んできて）外面（見える面）が汚れるので注意
側面の保護シールを取り付けたままにすると、接着剤が滲み出た場合に被害が大きくなるので取っておいたほうがいいでしょう
もし汚れとか気になるなら”アクリサンデー研磨剤”というのも売っているので、それで磨けばそれなりに綺麗になります

曲げではないので角が尖りますが、敢えて突つらなければ大丈夫でしょうｗ
気になる人はヤスリで丸くするなど加工はご自由に

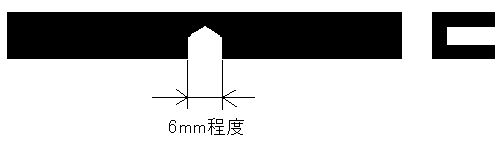

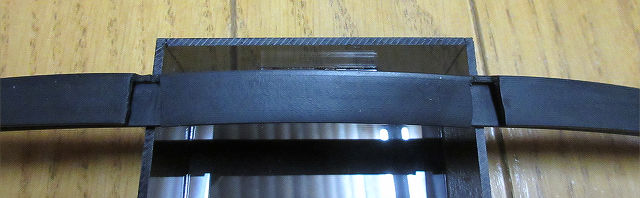

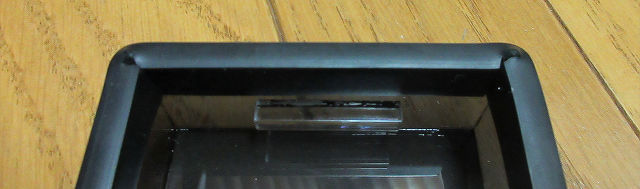

ゴムははめ込みながら角になる部分を写真や画像のようにはさみで切ってやればOK
接着剤で止めるとかしなくてもよっぽど外れることは無い（？）と思います

ここだけ見ると、100均で買えそう（or売ってそう）じゃね？な感覚になりがちで、常に物を使うだけの人からすると凄く高い代物に映るかもしれませんが、世の中そんなに甘くないですｗ
（100均が凄すぎるレベルにあるだけなんよな・・・頼まれても自分では100円で作れんものばかりだわ）
安さだけを求める人には向かないと思いますが、自分で作ると愛着も沸くし大切に使えると思うので、レーザーカットにしたりエンボス加工で文字入れしたりして、拘りを持って作ってみましょ～
・・お金が溢れてて超拘りを持つ人は純金製で！（ぉ

時間が勿体ないとかメンドクサイとか簡単に済ませたい人はBOOTHにも偶に上げるかもしれない（？）のでご利用いただければと思います


・フルキーボードカバーとCompactサイズキーボードカバーの寸法



↓厚さは全て2mm

・フルキーボード（PRO仕様キーボードや98、 88、AMIGAでも型番によっては使えます）
132×452 mm　1枚（上面）
17×128 mm　2枚（前後）
17×452 mm　2枚（左右）



68キーボード2種、PC-8801（TYPE-A）、AMIGA2000用

・Compactキーボード
132×369 mm　1枚（上面）
17×128 mm　2枚（前後）
17×369 mm　2枚（左右）

溝ゴムは、
Uパッキンクリア 2T
