 X68030シリーズ専用内蔵8Mバイトメモリ [ XM-5BE8 ]

2015年、何となく030用メモリも作ってみようと思い回路図描いて基板作ったものの、ケチって安いDRAMを購入して組み立てたら動かなかったため、原因追求が面倒でお蔵入りしていました
2019年、何となく気になって見直した結果、回路的には全く問題ないと判断し、動かなかったボードに少し細工を施したらスタティックカラムモード動作を切って動くことが判明しました
そこで、リビジョンの違う高いDRAMを購入して動作テストしたところ、無事スタティックカラムモードで動作させることができました
動かなかったのは安いDRAMの内部的な動作の問題なのか、そもそも偽物(通常のDRAM仕様)なのかわかりませんが、4年の時を経て正常品ができあがったことはとても喜ばしいことです
通常の製作ではあまり採用しないのですが、このメモリボードは当時気合が入っていたので4層基板で製作しています
デメリットとしては、容量の大きいスタティックカラムモードDRAMが無い(あるのかな?)ので、単純にDRAMが16個必要=DRAM単価が高い&4層基板で製作しているからメモリボードの金額が必然的に高くなる、ということでしょうか
メモリ容量だけ見て判断する人には、高すぎるわっ!と文句言われるレベルなのが少々残念(苦笑
余談:スタカラ使わないのであれば通常の容量大きなDRAMで動作させることは可能なハズだから、クロック上げてる人でスタカラ常に切って使う場合は安くできる(作ればの話ね)

【特徴】
・純正と同じスタティックカラムモードDRAMを採用(小亀化は必要ないので廃止)
・4層基板で製作



初期版


通常版(オマケの取り付け金具は付属しません)

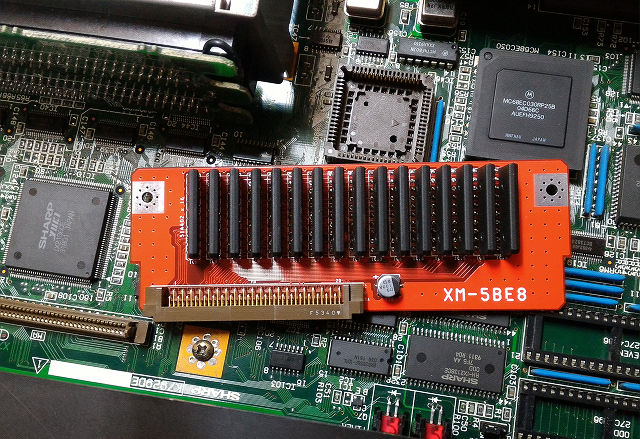

この8M増設RAM ボード(XM-5BE8)は
X68030シリーズ(CZ-500C/510C/300C/310C)
の内部メモリスロットに増設する拡張RAM ボードです
このRAMボードを取り付けることでX680x0シリーズで標準の最大容量である12Mバイトまでの領域が使用可能になります
X68030シリーズで使われているメモリはスタティックカラムモードDRAMという特殊で高価なDRAMが使われていますが、このメモリボードでもDRAMパッケージは異なりますがスタティックカラムモードDRAMを採用しています
満開製作所製作のメモリボードのようなPLDを使った小細工は一切していないので、動作的には純正メモリボードやIO-DATA製メモリボードと同じです
余談ですが、満開製のはウチの33MHzで正常動作しない&他でもクロックアップ耐性が宜しくないという情報が有ります
が、動く報告も聞いたことあるので、030本体の個体差による症状かもしれません・・・040Turbo本に書かれているIC9にコンデンサ咬ますとかやると症状変わるかも?(←未確認)

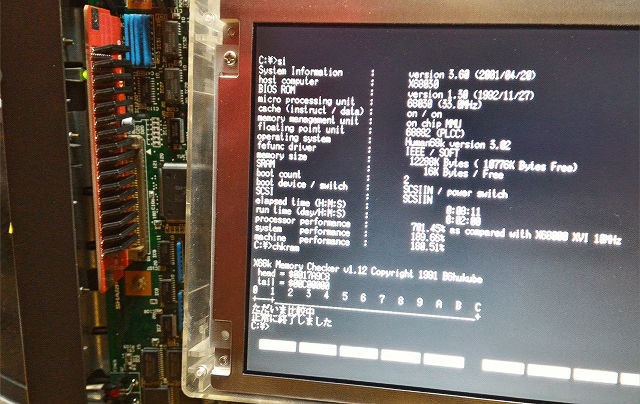

ノーマル030機1台(スタカラON/OFF、キャッシュON/OFF)、クロックアップ(33MHz)030機2台(スタカラOFF、キャッシュON/OFF)で動作確認しましたが問題ありません

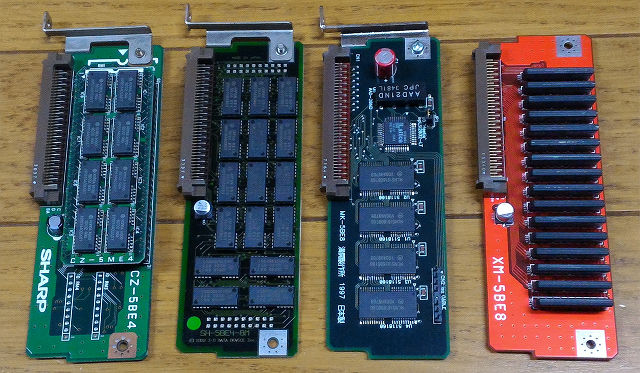

参考までに、現存するであろう030メモリ全種(だと思う)

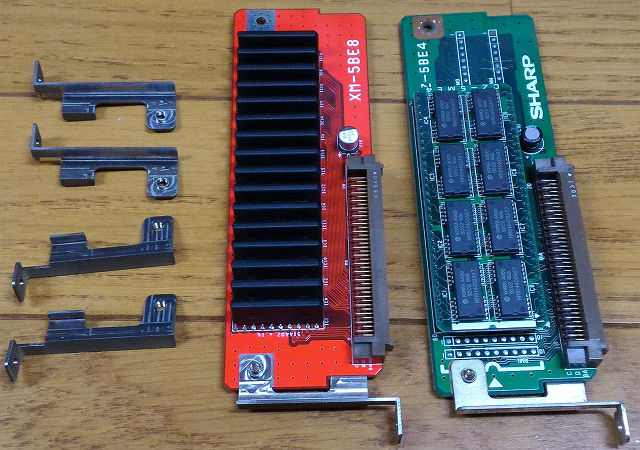

取り付け金具は必要ないと思いますが、初回分(次回製作は多分無いけど)だけ純正と同じような形で削り出して製作

【030Compact対応について】
030Compactは所持していないので動作確認は取れていないのですが、基本的に030シリーズは同じメモリボードを使用する、回路図見てもメモリ周りのロジックICに同じものが使われておりタイミング的には同じハズなので、問題なく動作すると思います
(とはいえ、Compactで確実に動作するとは断言できません)

追記BEEPさんに030Compactでの動作確認を行っていただき、問題ないことが確認できました(ありがとうございます!)】

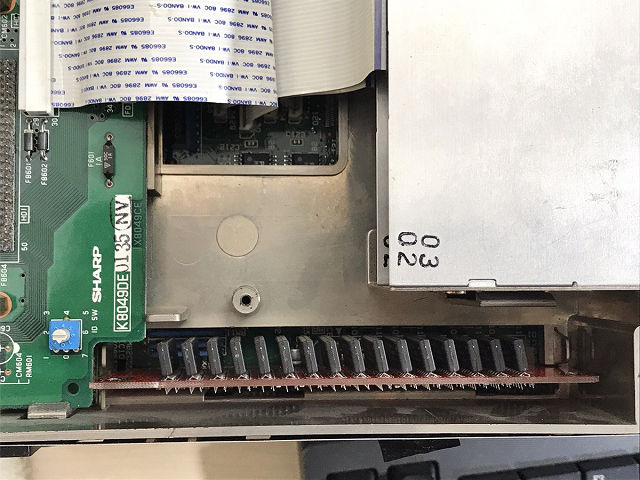

BEEPさん提供写真030Compactに取り付けた様子
※この写真はBEEPさんに許可を頂いて搭載しています
純正&IO-DATA製に付いてる030Compact用の高さ調節ダミー基板部は元々考慮して製作していないので、取り付けの際は奥まった感じになります


【クロックアップについて】
MPUクロックをアップ(33MHz)して動作することを確認しております(当然SHARP非公認)が、魔改造された本体など、あらゆる環境でテストしたわけではないので、確実に動くとは断言できません
*改造を推奨するわけではありませんので、弄る際は自己責任でお願いします


【本体の分解について】
本体の分解方法がわからない方は少ないと思いますが、ネット検索していただくか、SHARPの電子書籍ストア(COCORO BOOKS)にあるサービスマニュアルが参考になると思います
書籍ストアでしたら無料で公開されていますので、ブラウザ上から読むことも可能です
サービスマニュアル X68030 CZ-500C-B/CZ-510C-B
サービスマニュアル X68030 Compact CZ-300C/CZ-310C


対応機種:
X68030 [CZ-500C/510C]
X68030 Compact [CZ-300C/310C]


【頒布について】
BEEPさんでお取扱いしていただいております
↓↓↓ご購入はコチラからお願いします↓↓↓
[XM-5BE8]X68030シリーズ用8Mバイト増設RAMモジュール
