 X68030(CZ-500C/510C)+CZ-5BE4専用4M増設RAMモジュー ル [ XM-5ME4 ]

※ X68030 Compact(CZ-300C/310C)には取り付けできません(そのままでは)

念願の(?)030Compactを入手したところ、CZ-5BE4(4M、親亀のみ)が内蔵されていたのと、X68030の標準仕様メモリであるスタティックカラムモードDRAMが8個手元に残っていたので、折角だから4M-RAMモジュールも製作してみました
残念ながらSOP仕様のDRAMの入手ができずZIP仕様を採用しているため、高さの都合(のみ)で030Compactにはそのまま取り付けることができません
ので、一応未対応ということにはしていますが、下駄を咬ましてダミー基板部辺りへ配置するようにするとか、内部のフレームを削除するとかすれば取り付けて動作するはずです
・・・そこまでする固体&人は居ないと思いますが

【簡易説明】

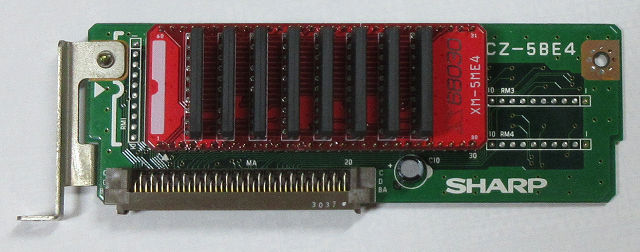

この4M増設RAMモジュール(XM-5ME4)は
X68030(CZ-500C/510C) ※ X68030 Compact(CZ-300C/310C)には未対応
の純正4MB増設RAMボード[ CZ-5BE4 ]に増設する拡張RAMモジュールです
このRAMモジュールを取り付けることでX680x0シリーズで標準の最大容量である12Mバイトまでの領域が使用可能になります

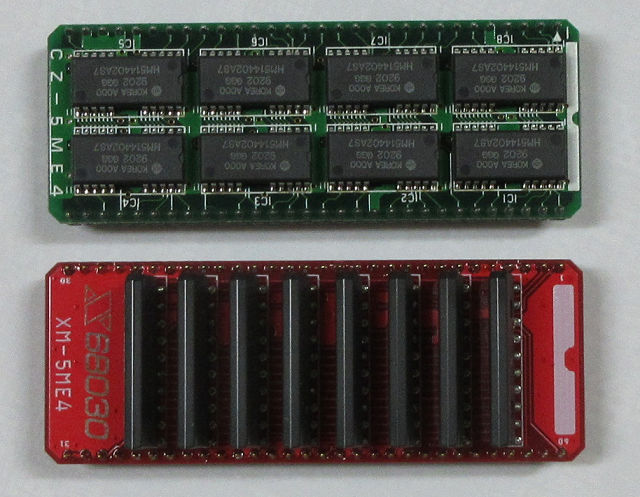

X68030シリーズで使われているメモリはスタティックカラムモードDRAMという特殊で高価なDRAMが使われていますが、このメモリボードでもDRAMパッケージは異なりますがスタティックカラムモードDRAMを採用しています

ノーマル030機1台(スタカラON/OFF、キャッシュON/OFF)、クロックアップ(33MHz)030機2台(スタカラOFF、キャッシュON/OFF)で動作確認しましたが問題ありません






【取り扱いに関して】
この4Mモジュールで採用している丸ピンヘッダというものは仕様上折れやすい作りになっておりますので、取り扱いには十分気をつけてください

DIP-ICのピンみたいな軟性さはありませんので、無理に曲げたりすると折れてしまいます

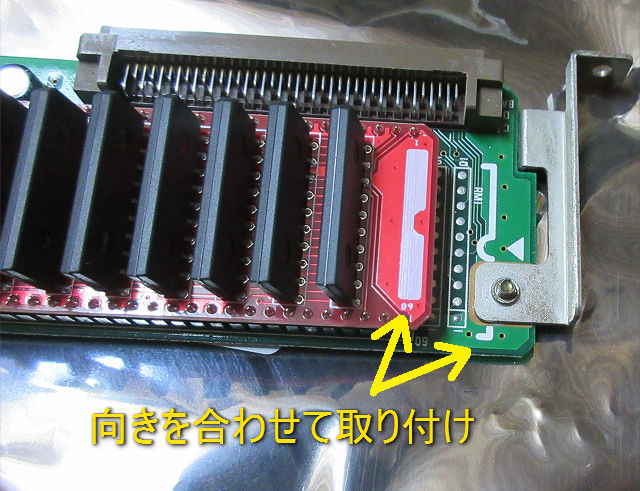

CZ-5BE4への取り付けは、シルク印刷の向きを同じにして、ピンを折らないよう注意しながら押し込んでください


【クロックアップについて】
MPUクロックをアップ(33MHz)して動作することを確認しております(当然SHARP非公認)が、魔改造された本体など、あらゆる環境でテストしたわけではないので、確実に動くとは断言できません
*改造を推奨するわけではありませんので、弄る際は自己責任でお願いします

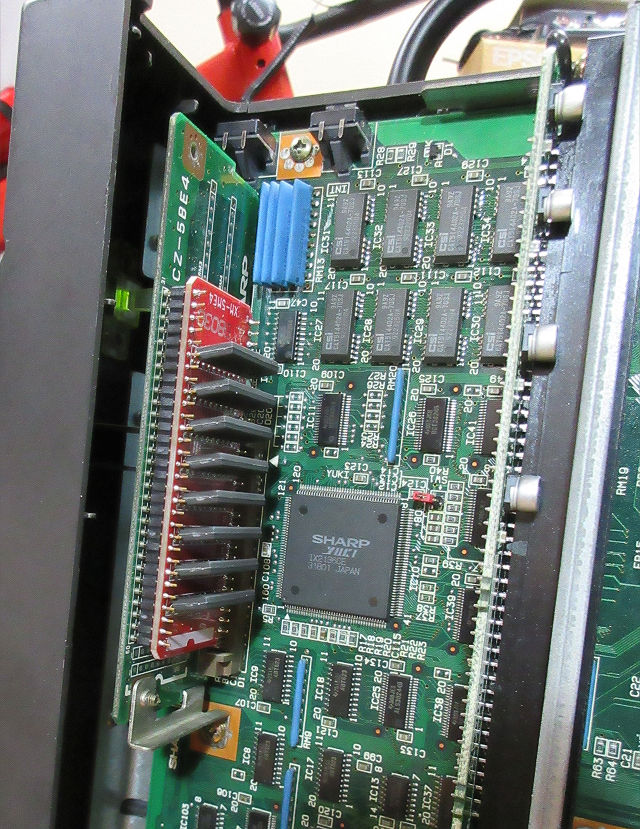

【本体の分解について】
本体の分解方法がわからない方は少ないと思いますが、ネット検索していただくか、SHARPの電子書籍ストア(COCORO BOOKS)にあるサービスマニュアルが参考になると思います
書籍ストアでしたら無料で公開されていますので、ブラウザ上から読むことも可能です
サービスマニュアル X68030 CZ-500C-B/CZ-510C-B


対応機種:
X68030 [CZ-500C/510C]


【頒布について】
BEEPさんでお取扱いしていただいております
↓↓↓ご購入はコチラからお願いします↓↓↓
[XM-5ME4]X68030シリーズ用4Mバイト増設RAMモジュール
