 X68000 ACE、PRO(Ⅱ)シリーズ専用内蔵1Mバイトメモリ [ XM-6BE1A Compact ]

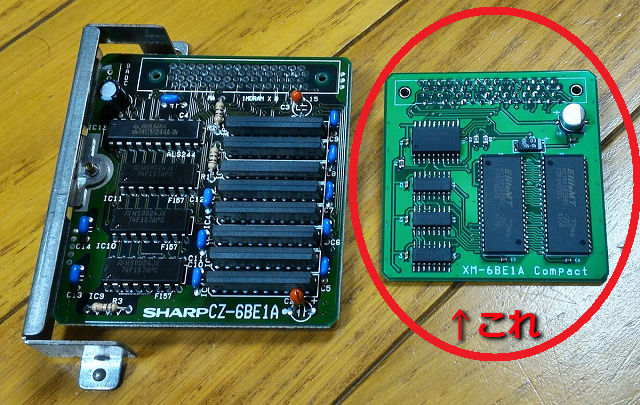

←純正とサイズ比較

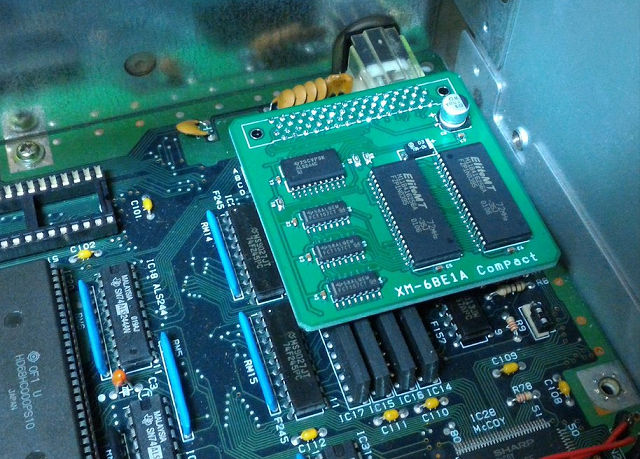

←ACE/HDに取り付けた様子

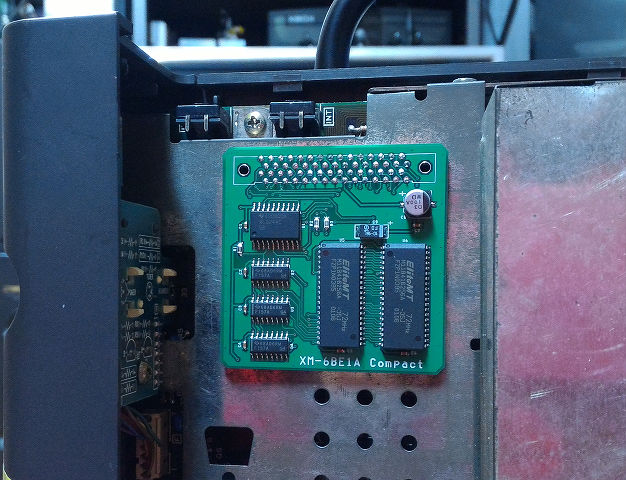

←PROⅡに取り付けた様子




簡単な説明:
X68000初代&ACE&PRO(Ⅱ)シリーズは本体内の専用拡張スロットに1Mバイトメモリを増設しないと、後部スロット用の汎用メモリでメモリを増やすことができません
(一部、某同人メモリボードであれば可能なものもありますが)

秋月電子に使えそうなメモリが売っていたので作ってみました
今回使ったメモリチップは純正や以前作ったメモリボードで使っているメモリチップと違い一つの容量が多いので、チップ数を抑えることができました
それに伴い基板サイズも小さくなりました・・・小さいだけで機能は何ら変わりませんが・・・
今回はコネクタ以外全て面実装部品を使っているため裏にはピンが出ておらず、取り付け時にショートしないとは思いますが、念のため、基板裏にシールを貼り付けてあります

金額的にヤフオク等のほうが安く入手できるかもなので、どうにも入手できそうも無ければどうぞ


クロックアップに関して:
ACE/HDの標準クロック(10MHz)、PROⅡの15MHz等複数台で問題なく動くことを確認していますが、本体の状態や魔改造によっては絶対に動作する保障はありません


簡易説明書ダウンロード


【本体の分解について】
本体の分解方法がわからない方は少ないと思いますが、ネット検索していただくか、SHARPの電子書籍ストア(COCORO BOOKS)にあるサービスマニュアルが参考になると思います
書籍ストアでしたら無料で公開されていますので、ブラウザ上から読むことも可能です
取扱説明書 1MB増設RAMボード(内蔵用) CZ-6BE1A


対応機種:
ACE/HD - CZ-601C/611C
PRO/HD - CZ-652C/662C
PROⅡ/HD - CZ-653C/663C


【頒布について】
BEEPさんでお取扱いしていただいております
↓↓↓ご購入はコチラからお願いします↓↓↓
X68000 ACE/PROシリーズ専用内蔵1Mメモリ BP-6BE1A(BEEPオリジナル)
(型番とロゴが変更になってますが同じものです)
