 X68000 XVIシリーズ内蔵メモリ(CZ-6BE2A、CZ-6BE2D)用

2Mバイト増設モジュール [ XM-6BE2B ]








※中古メモリ版は2017/04時点で在庫ありません
※メモリチップの入荷も未定で製作予定はありません


↓ XVI(CZ-6BE2A)専用版、TOSHIBAのTSOP版メモリチップ(新品)を使用




簡単な説明:

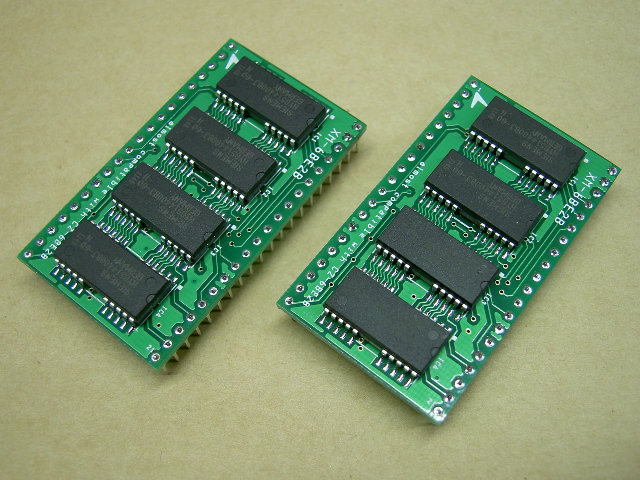

シャープ純正2Mメモリモジュール「CZ-6BE2B」互換の自作メモリモジュール「XM-6BE2B」です。
XVI系に搭載されているメモリはスタティックカラムモードDRAMと呼ばれるものが使用されていますが、実情はその機能は使用されていません。
ので、PC-98やDOS/V機で汎用的に使われているファーストページDRAMで代用して製作しています。

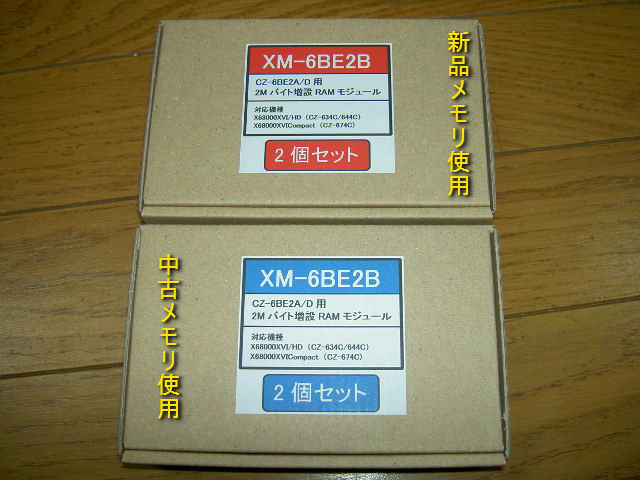

頒布品としては大きく分けて2種類、新品購入したメモリチップを使用したものと、PC-98orDOS/V用のジャンクSIMMメモリから取り外 した中古メモリチップを使ったものがあります。
当然(?)ながら新品で購入したチップのほうが単価が高いため、単純に頒布金額は新品メモリ使用モジュールのが高いです(汗
モジュールは当時とても高く、親亀は持ってるけど小亀は持ってない!という人が多数だと思いますし、頒布作業軽減のため、2個セットの頒布です。

※「1個だけ欲しいんだけど・・・」という方はご連絡いただければ対応できるかもしれません

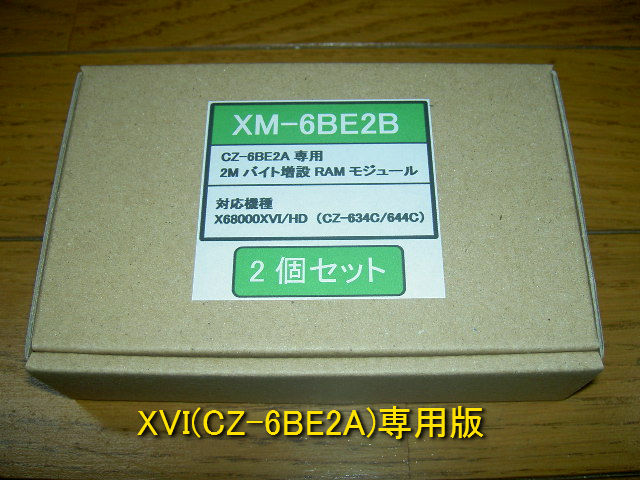

★2016/08/27 XVI(CZ-6BE2A)専用版製作

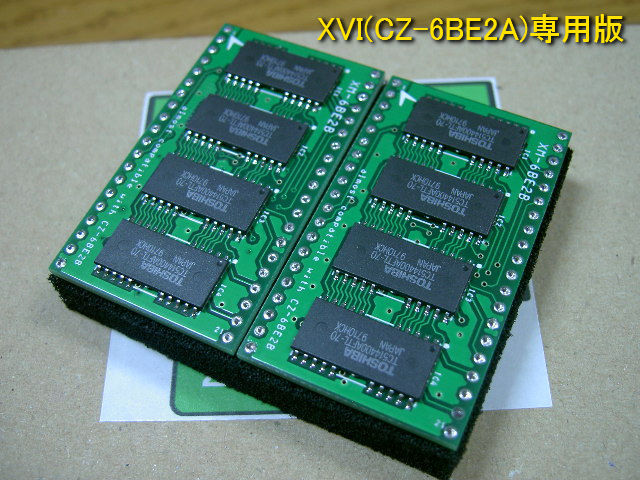

XVI(CZ-6BE2A)専用でも需要がありそうなので、新品で購入したにも関わらずXVIのみ正常動作の確認ができたTSOPメモリチップを 使ってXVI専用版モジュールを作りました。

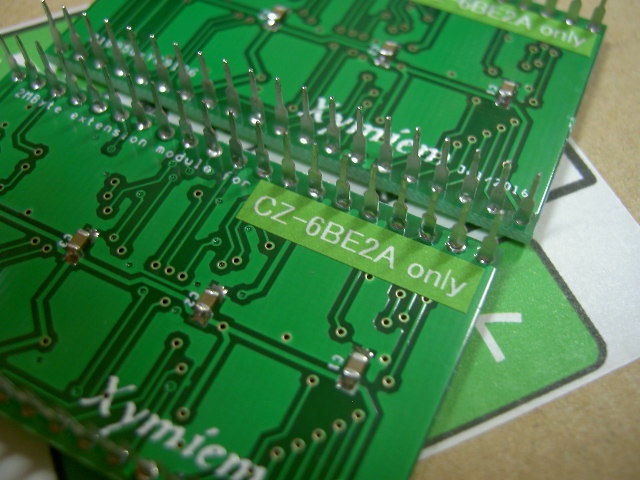

基板自体は通常版を流用してるので、裏に「CZ-6BE2A only」のシールを貼り、表のラベルはグリーンで。
XVIで使うつもりだから構わない、という人向けです。


クロックアップに関して:
XVI-25MHz、XVI Compact-24MHz機で動くことを確認していますが、全てのクロックアップ機(その他改造含む)での動作を保障するものではありません。


簡易説明書ダウンロード


対応機種:
XVI/HD - CZ-634C/644C(+CZ-6BE2A)

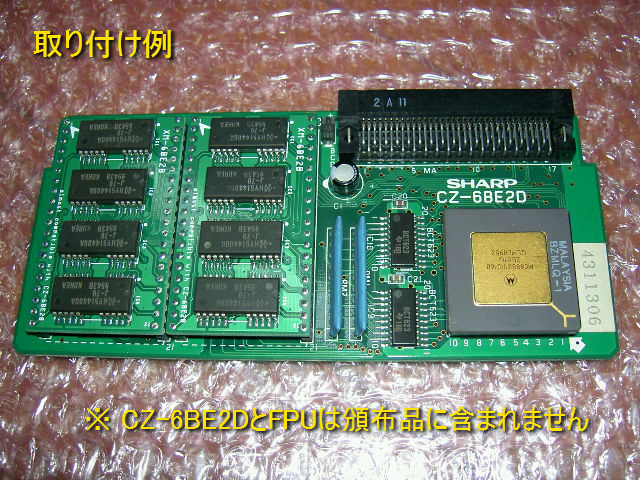

XVI Compact - CZ-674C(+CZ-6BE2D)
