 X68000 XVIシリーズ内蔵メモリ(CZ-6BE2A、CZ-6BE2D)用

2Mバイト増設モジュール [ XM-6BE2B(-N,-SJ,-ST) ]

CZ-6BE2A&CZ-6BE2D用2Mバイトメモリモジュールの設計を見直し、新たに製作しました
今までは「XVI、XVI Compactに合う」メモリを探していましたが、今回から「XVI、XVI Compactに合わせる」設計に変更したため、メモリチップ選定の自由度が増しました
これにより、手持ちのメモリチップと同じものが入手できなくて困る心配から開放されました
その気になれば世の中に存在するXVI、Compact用のメモリ全て作れるでしょう(その気は無いけど)
当たり前ですが、新設計といっても動作的にはCZ-6BE2BやXM-6BE2Bと機能が変わることはありません

メモリチップ数が減ることで、若干ですが省電力なエコ仕様になってます


モジュールは3種類
・XM-6BE2B-N - 今までと同じ、SOJメモリ4個載ってるタイプ
・XM-6BE2B-SJ - SOJメモリ1個載ってるタイプ
・XM-6BE2B-ST - TSOPメモリ1個載ってるタイプ

これ書いてる2018年10月初旬現在、「-N」は正常動作を確認してますが、製作時間と手間を考え量産は後回しにするつもりです(お蔵入り?)
流通としては、個人的な都合(現在ウチにあるメモリチップ保有数)により「-SJ」は1個で、「-ST」は2個セットとなります
おそらく無くなることはないと思いますが、「-SJ」が無くなれば「-ST」に変更します

因みに、異なるタイプのモジュールを2枚取り付けても問題ありません(純正メモリモジュール含む)

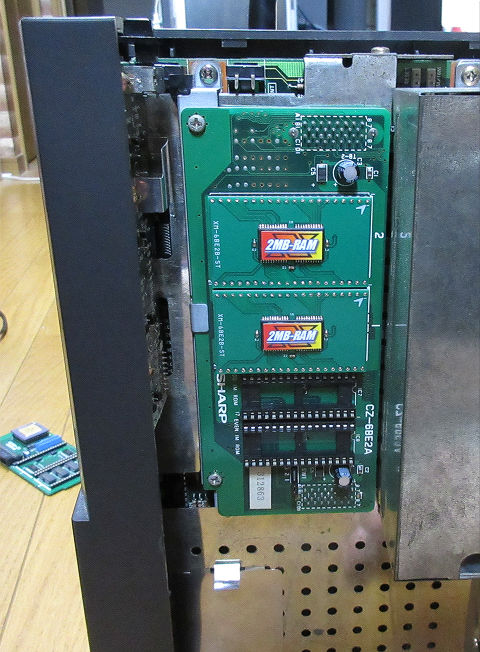

CZ-6BE2Aに取り付けた様子

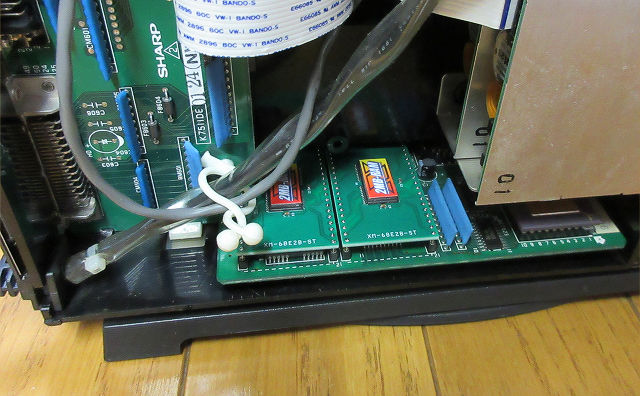

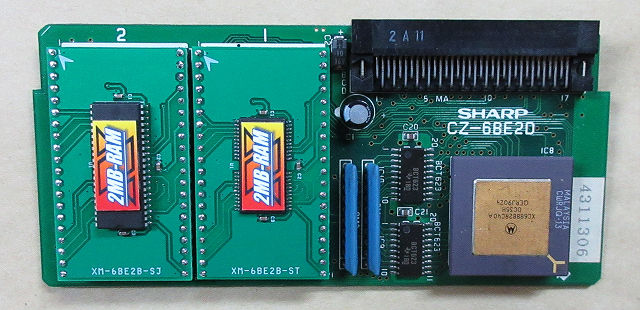

CZ-6BE2Dに取り付けた様子

※モジュールを取り付ける向きには十分ご注意ください




クロックアップに関して:
クロックアップ対応はXVI-25MHz、Compact-24MHzまでは正常動作を確認してますが、使用する本体や電源、メモリボード(親亀)の状態などによっては絶対に動くとは限りません



対応機種:
XVI/HD - CZ-634C/644C(+CZ-6BE2A)
XVI Compact - CZ-674C(+CZ-6BE2D)
