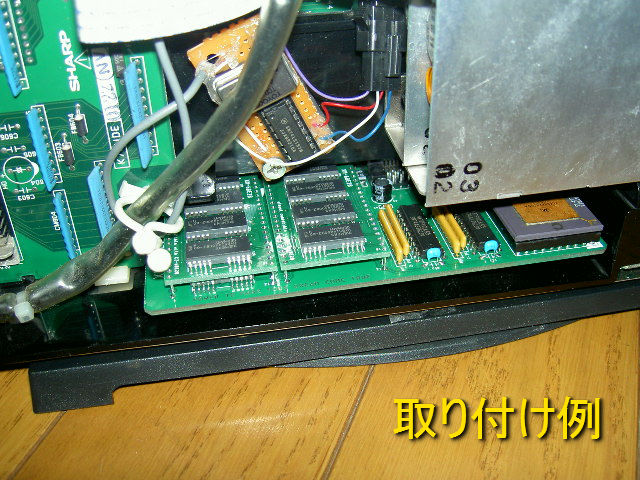

 X68000 XVI Compact専用内蔵6Mバイトメモリ [ XM-6BE2D ]








簡単な説明:
シャープ純正メモリボード「CZ-6BE2D」と同等のメモリボード「XM-6BE2D」ですが、メモリチップをPC-98やDOS/V機で汎用 的に使われているファーストページモードDRAMを使用しています。
(純正ボード及びXVI Compact本体にはスタティックカラムモードDRAMが使われていますが、その機能は使われていません)
純正メモリボードは標準では2Mバイトで、2Mバイトモジュールを後付けすることで最大6Mバイト(本体と合わせて8Mバイト)まで増やせます が、自作のメモリボードは最初から2Mモジュール×2個付けて6Mバイトにしてあります。

コプロセッサも搭載可能で、純正と同じくPGAパッケージの68881、もしくは68882が使用できます。
※ 頒布品にはコプロセッサは含まれません


クロックアップに関して:
24MHzにクロックアップした本体で動かして問題ないことを確認していますが、全てのクロックアップ機(その他改造含む)での動作を保障するも のではありません。


簡易説明書ダウンロード


対応機種:
XVI Compact - CZ-674C
