20260221

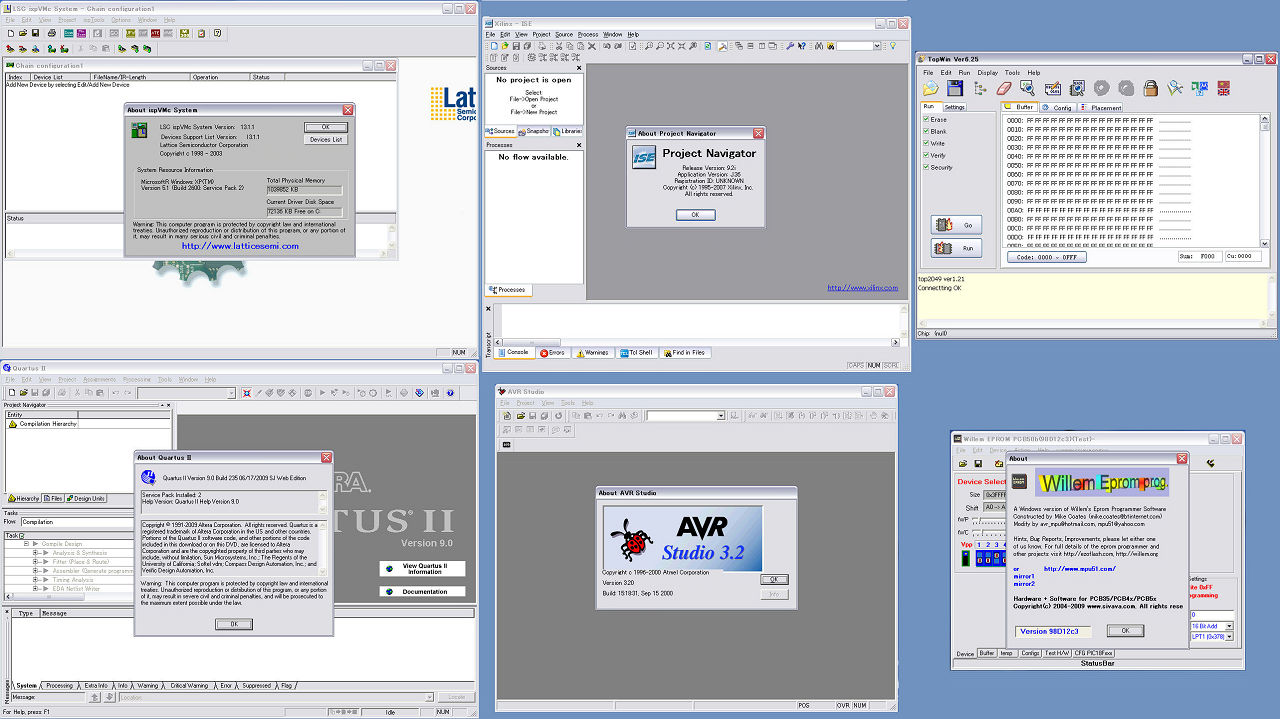

最近AMIGAばかり弄ってるけど、並行して時間のかかるPCのバックアップやらもやってるんだけど、しばらく弄ってなかった開発系ツールがそれ なりに入ったXPマシンのHDDがお亡くなりになってた
このPCはシリアル＆パラレルもあってレガシー物弄る時には重宝してたんだけど、そんなに出番無いしもういいかぁ・・とあまり落ち込むことも無く 一度は諦めたものの、一昨日辺りから急遽使いたくなる事案が発生して冷や汗出て震える事に・・・
最近のハードやツールとか揃えれば（因みにx64環境である程度は揃ってるｗ）できるのかもだが、それはそれでお金も掛かるしツールはデカくてイ チイチ登録してとかメンドイ、何より過去作ったハードやデバイスが無駄になったりして悔しい
レトロ物弄る身としてはここで負けられないっ！てことで探した結果、幸いにもAcronisTrueImageでバックアップしたそれなりにXP 環境が整った状態のデータが出てきたのでシステム部分は比較的楽に復活

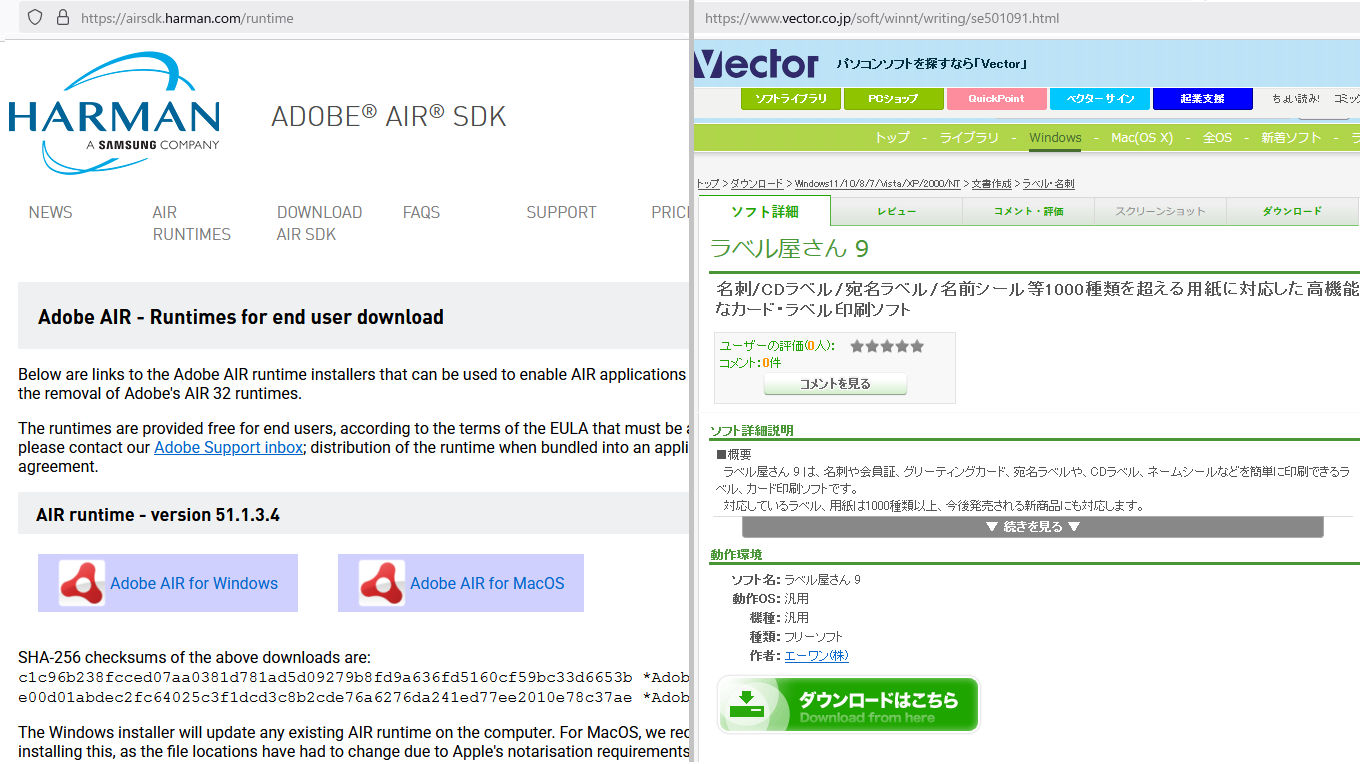

問題はツール群で、今ではネット上探してもドライバ含めて無かったり、あっても怪しすぎて落とせないとか無理ゲー過ぎること
仕方なくバックアップデータや付属のCDメディアを片っ端から探しつつ、何とか上の環境までは整った（安堵
これらでないと最近のではできない事も多々ある（ハズだ・・多分ｗ）
え～、悪いことは言いません・・・Winのシステムはどうにかなってもツールとか環境揃えるのはかな～り大変（結局はメンドイｗ）なので、それな りに環境整えて放置しているPCがあるなら直ぐにでもバックアップしておきましょう
できるのに、いざって時にできないのはダメージデカいですよ・・
その瞬間にできるかできないかで勝負は決まる・・オリンピックにも通じるよね（繋げるな


20260218
全裸のA600ちゃん、あまりにも地味だったからDAISOのイルミネーションテープライト買ってきてレインボーなゲーミングPCにしてあげた
このテープライト、LED30回路分ついて550円だからお得っちゃお得よね
部品装着されてて分離できてテープ付きだから工作で色々使えそう
因みに画面に映ってるのはPD版のソロモンの鍵2の8-10なんだけど、どう考えても無理な気がして数時間orz
NES版と構成違うくて禁断の攻略検索も不発に（ぉ
う～ん、ここまで頑張ったのにぃ・・


20260215
レトロPCはリアルFDD在りきでないと都合が悪い、てか普通あるハズだよね
HxCやGotekもあったほうが便利なのも確かだけど、それだけだとやっぱ、ね

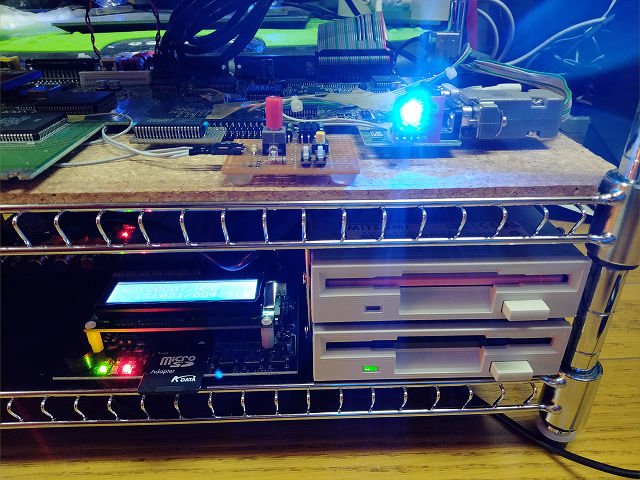

AMIGA用のFDゲームも多少は持っててA600で遊ぶ際にケーブル差し替えるのがメンドイので、HxC（2基分）とFDD2基を01⇔23切 り替えできるようにしておいた
序にA4000もGotek⇔FDD（FZ-357A）も切り替え対応したからFD周りはどちらも完璧に使えるぞ～
てかAMIGAってX68よりパワーユーザー多そうだけどこの切り替えやってる人見たこと無いんだよな・・・いるんだろうけど少数なのかしらね （探し方が悪いのかｗ）


20260214

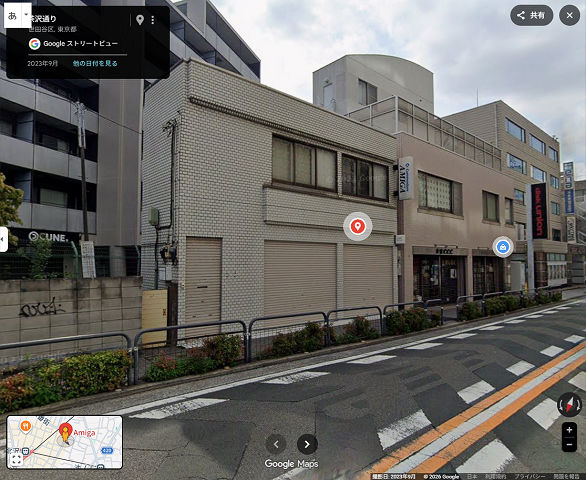

ほんとだ～！すげ～
2か月前（年末か）にイタリアの方が写真撮ってるからまだあるんだねぇ
・・・お宝眠ってないかね（無いわな
そういえばここの社長さんはタイゲン貿易の人だけど、GB X-Changerぐらいの時代（初代PSのバネぐらいの時期？うろ覚え）に狭くて物が山積みになったとこで一度だけ対応してもらった記憶
アーカイブに写真残ってて思い出したよ・・懐かしい


20260212
令和8年になって初めて知った事実がっ！

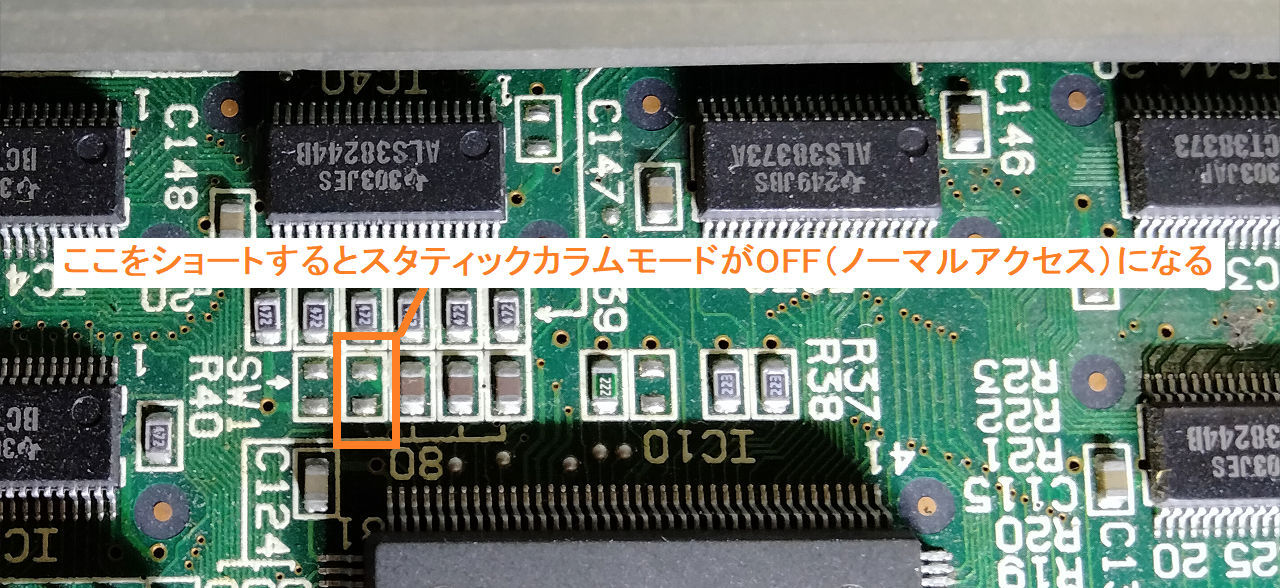

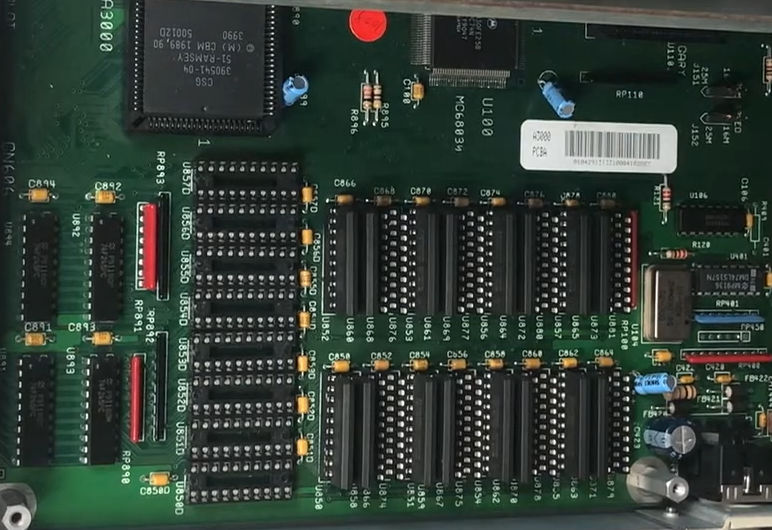

なんとっ！X680000XVIとX68030シリーズのみで使われていたと思っていたスタティックカラムモードDRAMが、AMIGA A3000にも使われていた！
上写真は私のではないけど、使われているのはZIPパッケージで、多分OKIかTOSHIBA製
ZIP左のDIPソケットも回路図的にスタカラ対応で、DIPだけで最大4Mか、ZIPだけで最大16MB、かな？
ページモードかスタカラどちらでも設定で動くらしい
いやぁ～、まさかAMIGAで使われてるとは・・・A3000持ってないから完全にスルーでした
今AMIGA関係のYoutube色々見てて判明したんだけど

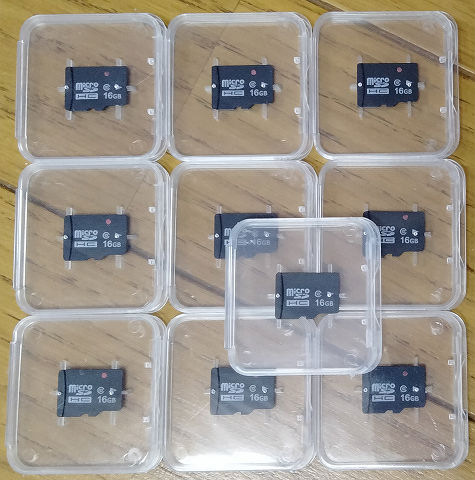

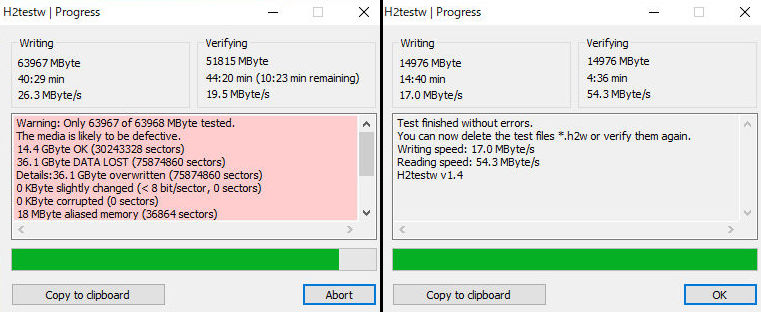

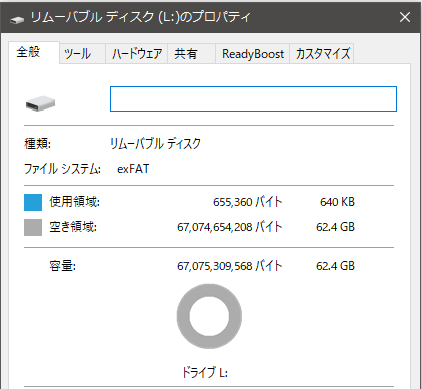

A3000ユーザーも今だと偽物掴まされて大変だろうなぁ・・・


20260209

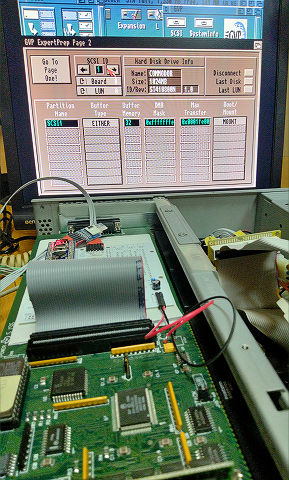

A4000ちゃん、GVPでArdSCSinoが問題無く使えて一安心

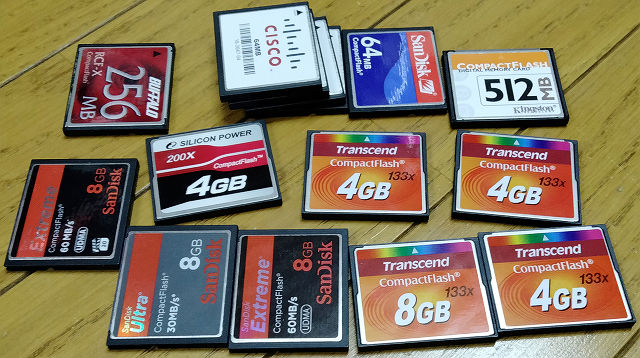

HDDをCFやSD等のシリコンメモリに置き換える場合はMAX転送速度を0x1fe00にするのが基本（デフォ値だとコケる）らしいのでセオ リー通りに
古い物なのにちゃんと設定変更できるって素晴らしい
拡張子がHDSだけどUAEで普通に読み込めたから移動用で問題無く使える
でもってA600ちゃんで遊んでた同人パズルゲーム「YEET」を無事クリア
ケルトな雰囲気が良くて珍しく最後まで遊んじゃった・・・パズルとは言えゲームにハマったのは何時ぶりだろうかｗ


20260207

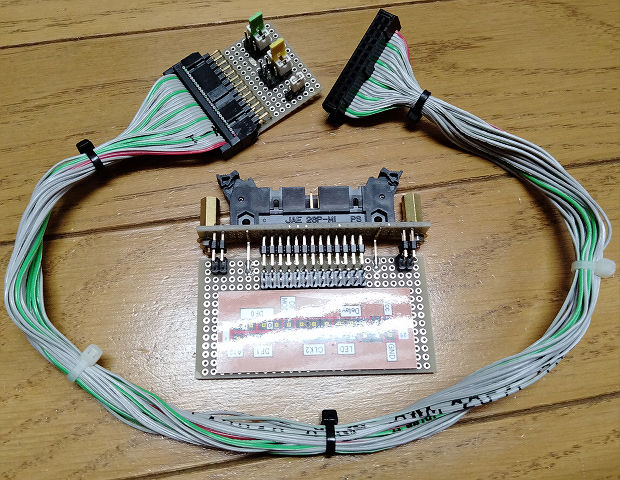

ようやく謎インターフェース完成した・・・あぁ～疲れた
フラットケーブルはそのままだと柔軟性が無いから両端残して分離
長さまで拘ると結局自分で全部やらなきゃいけなくてちょっと大変
ほんとは前面に出したかったんだけどちょっと問題があって一旦保留で裏出しで（悲
環境が整ったらメモリ64M化も兼ねてまたバラすんだ（一旦終えると放置すると思うけどｗ
取り合えず一通り動いたから一旦これで細かいとこは終わり
あとはSCSIセットアップしてデータ移動環境作ってokかな
・・・もう、しばらく配線作業はしたくない

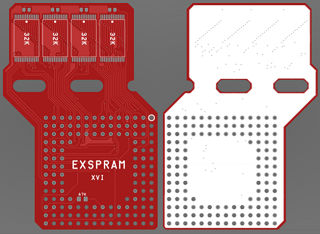

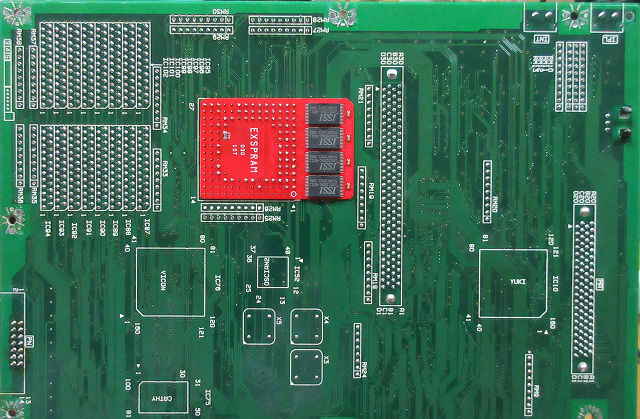

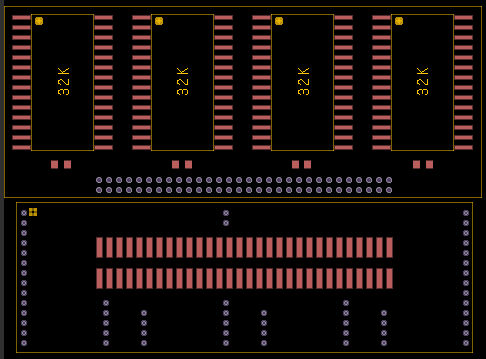

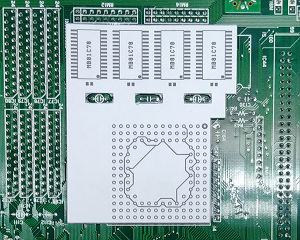

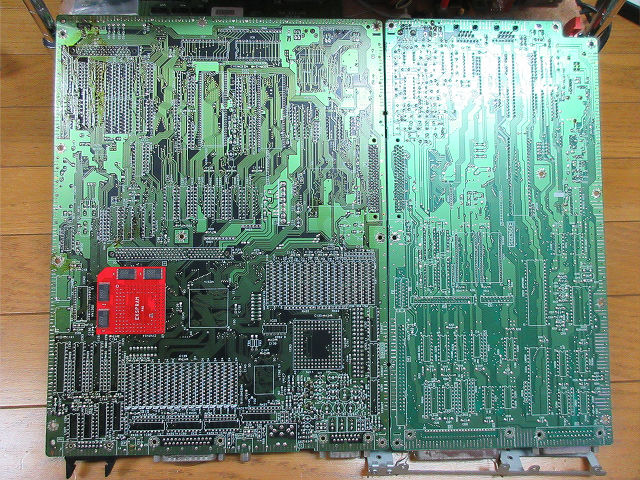

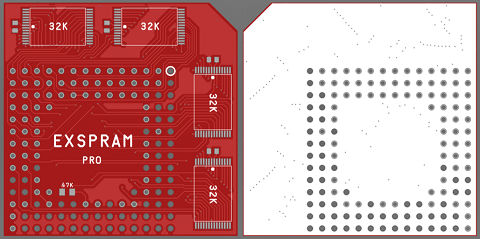

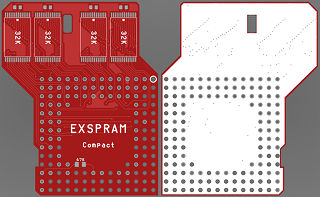

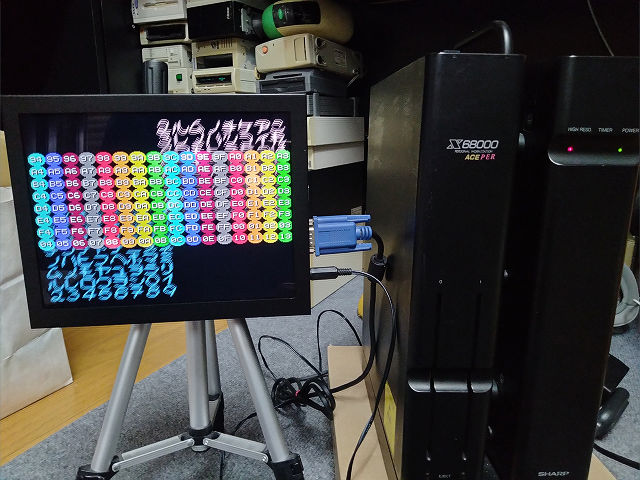

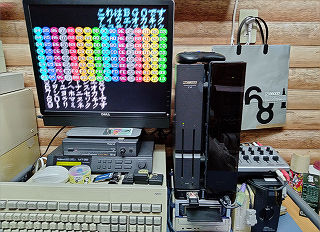

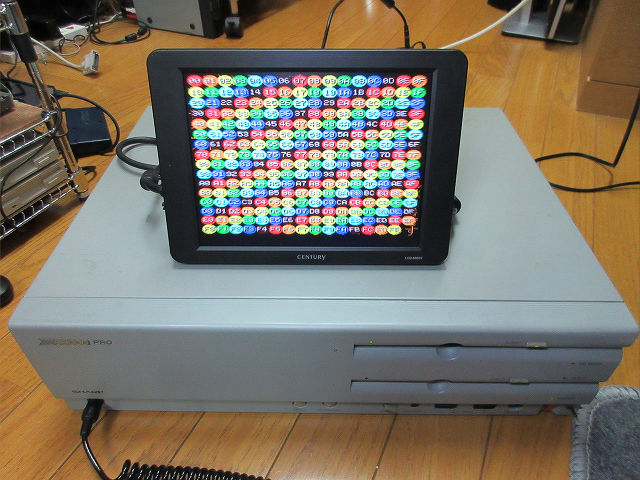

20260204
おぉ・・・凄いっ！

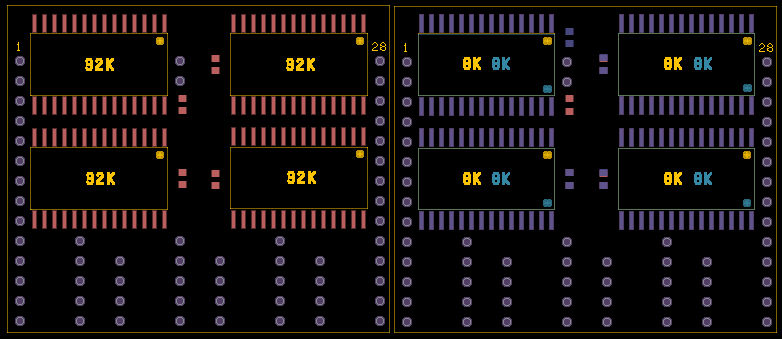

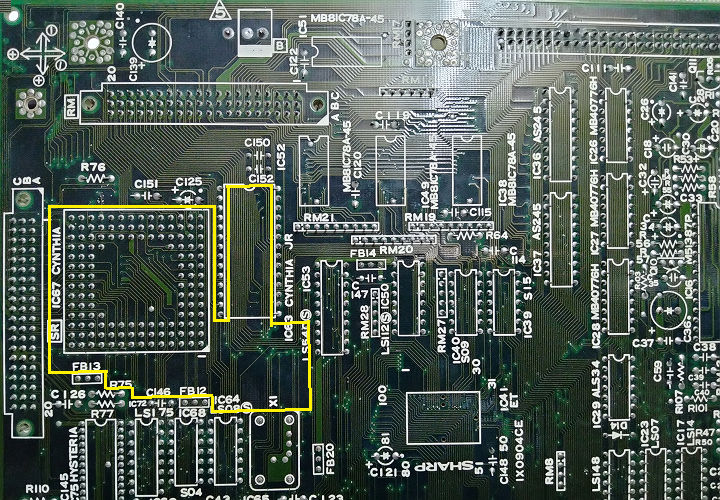

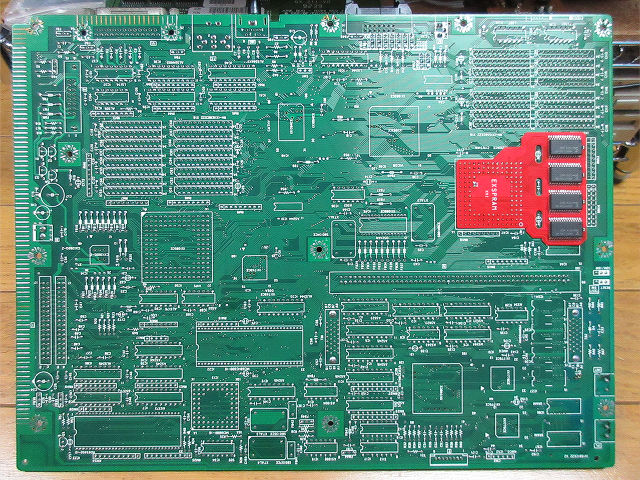

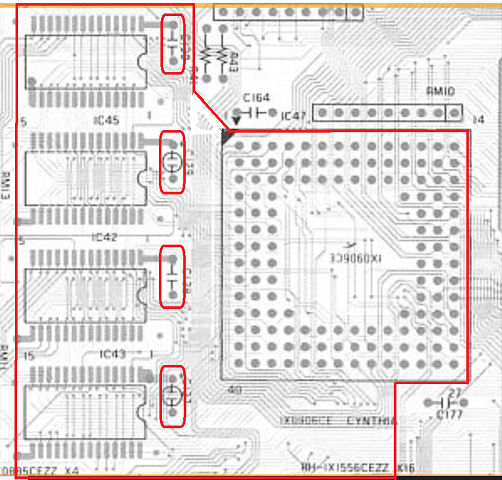

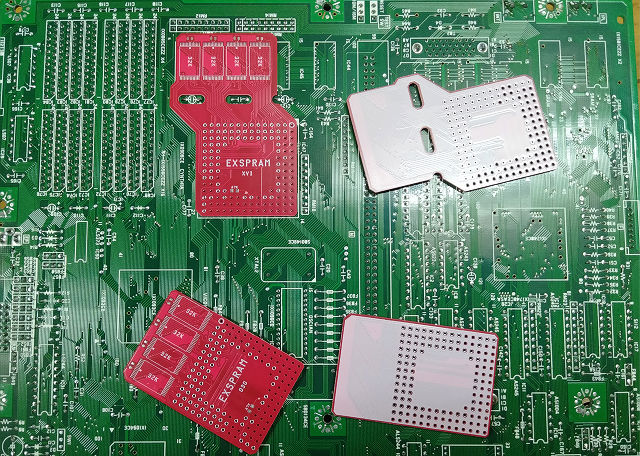

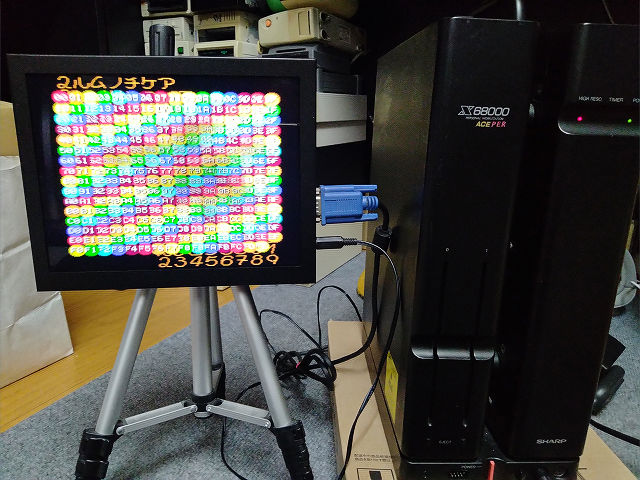

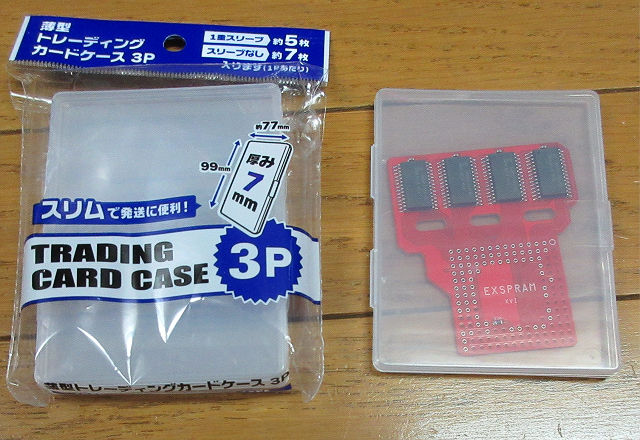

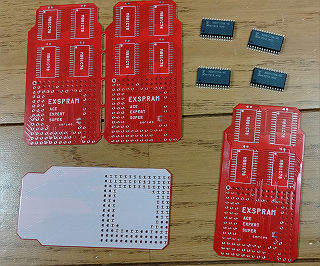

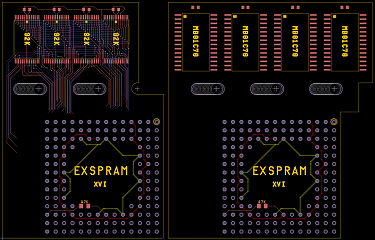

現実的には今まで256枚（ダブラーは別）使ったものしか販売されてないから、今後対応したゲームなりが出てこないと宝の持ち腐れなんだけど、工 作できる人には簡単な改造ですね
というか、知人に教えてもらって作れますか？て聞かれて調べたのですがｗ
【変更】
※販売はされないとの事である程度作り方をざっと書いたのですが、今後もしかすると？・・な事も考 え、その内容は削除します

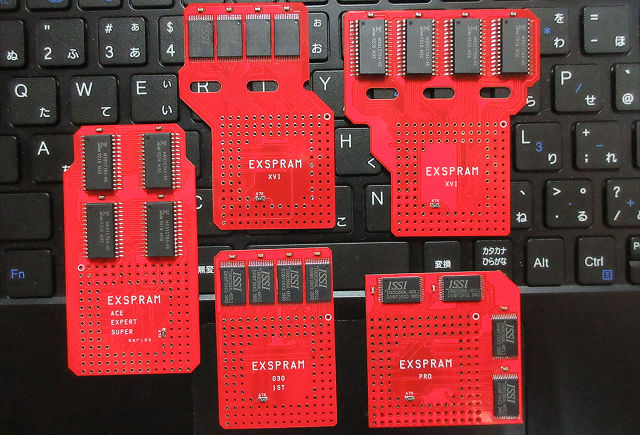

一応、全機種作ることは可能という事で（あくまで可能）

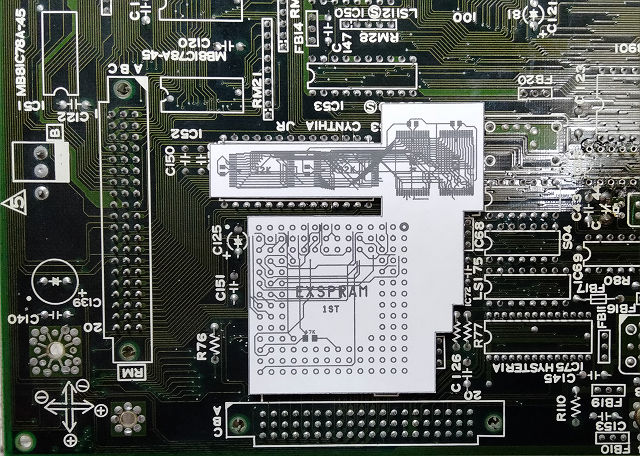

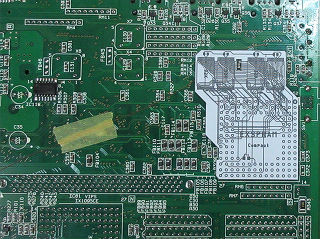

機種によって基板制作時の形状異なる（使い回しできるのもある）から場合によっては子亀のがいいかもしれない
販売されれば欲しい人はそれなりに居そうですよねｗ


20260128

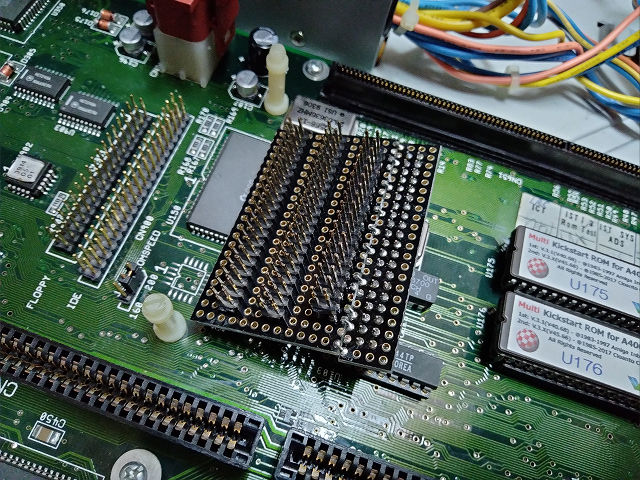

A4000ちゃんの内蔵IDE、Winとは違いプライマリしかない
で、今更偶然ショップで見て何だこれ？ってなって知ったのだけど、セカンダリも増設できるそうな
調べるとaminetにデラペ画像で情報あったから、折角だから作ろか、と
気持ち的には基板発注したいとこだけど一枚だけではねぇ・・・ってことで汎用基板で位置合わせしたところ、FDとIDEが0.5インチ分ズレてる ぽいorz
仕方が無いので基板のホール間を上手く切って裏表からはんだ溶接して対処、FD用コネクタは配線材省略で裏表一緒にはんだ付けで
上のFD用ピンヘッダが浮き気味になるけど、IDE用配線下に通すためには都合が良い、てことで後はIDE部の配線か・・・う～ん、メンドイ
でも折角分解したからできる事は今の内にやっとかないとね・・使うかわからんけど（ぇ
因みに右側に写ってるマルチROM・・というかA4000用ROMの形式はX68030と同じ感じ・・・だっけ？
Foreverに入ってる3.X焼こうとすると分割しなければいけないのだけど、作り方としては、まず8bitでスワップ→16bitで分割→且 つROM容量×2（実際使ってるのは256K＋256K（A16まで）なのだけどROMアドレス的にA17まで使ってるから）にする感じで
A4000ならU176がLOW、U175がHIGH（例：0x0hから12345678なら7856がLOW、3412がHIGH）で 27C400系に焼けばOK


20260127
去年11月に韓国スタバがウォーリーとコラボやってた時のマグカップをゲット！
ても今は販売してないので、お子様に現地で買っといてもらって帰省序に持ってきてもらった、と
コッチでは購入難しい物を代わりに買っといてもらえるのはありがたいね
買った時は部屋で常時使う用で・・だったんだけど、現物見るとなんか勿体なく・・う～ん（毎度のパタ～ンｗ


20260126

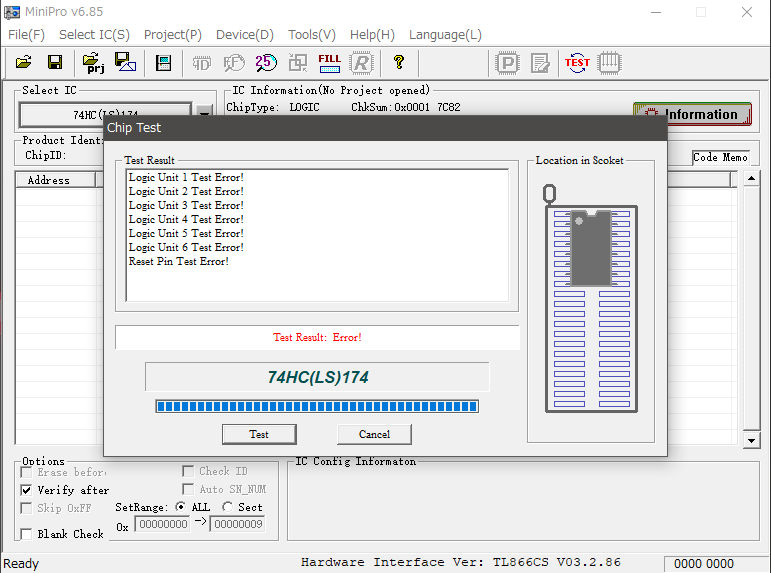

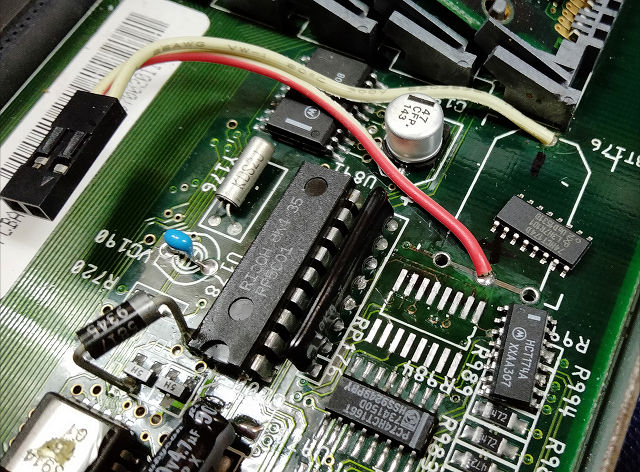

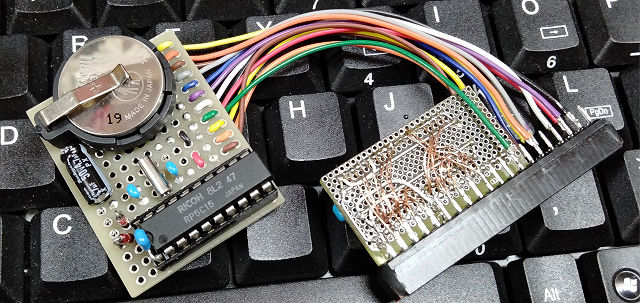

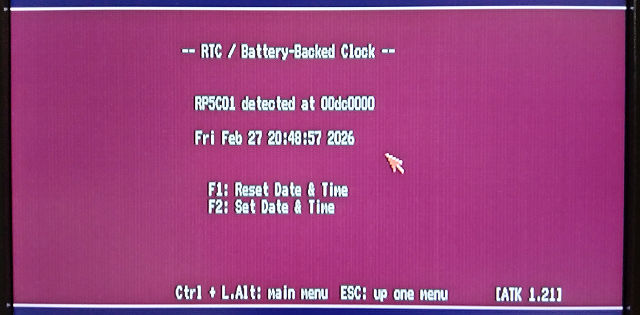

可愛いA4000ちゃん、そういえば昔RTCが壊れたまま放置してたんだけど、今のワシなら直せるぞ？て事でチェックしたところ、HCT174が 見事に死んでた
HCT174のSOPなんて持ってないし国内で無さそうだしなぁ・・・って思ったら、辛うじて若松通商さんで発見！
あ、ありがてぇ・・てことで2個（一個予備（ぉ）買って交換してRTCも正常に動くようになった
因みにRTC左下に寄生してるダイオードは元からです

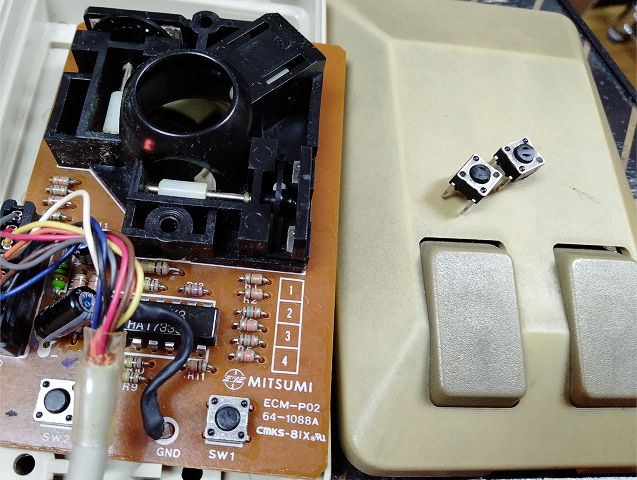

序に動作テスト用で使ってたA500のマウス（キタナイｗ）のスイッチが酸化で効きが悪くてイライラしてきたので交換
直したところで最終的に無線使うからお役御免なんだけども
いつもこれぐらい楽な修理だといいんだけどねぇ・・・


20260125

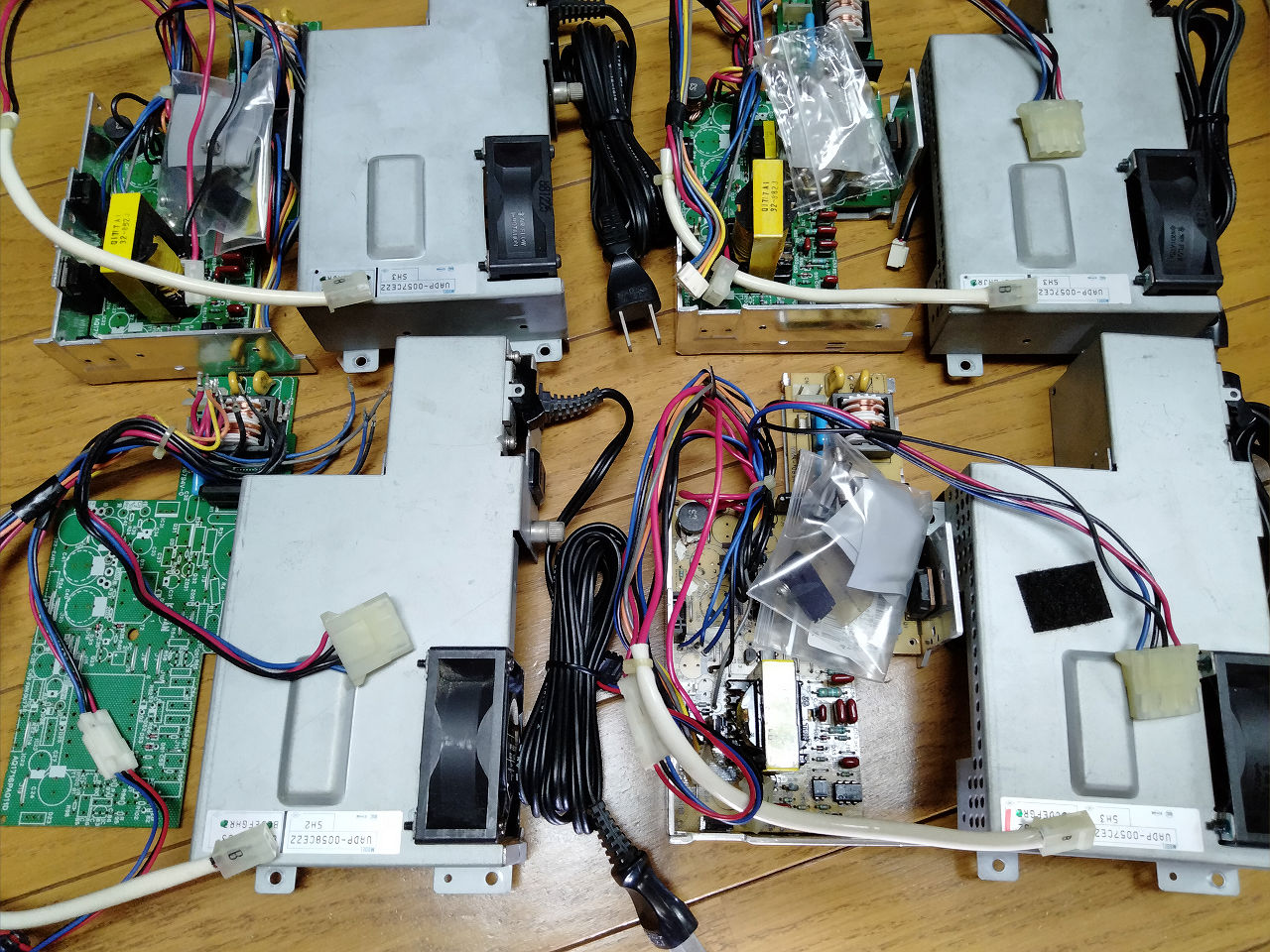

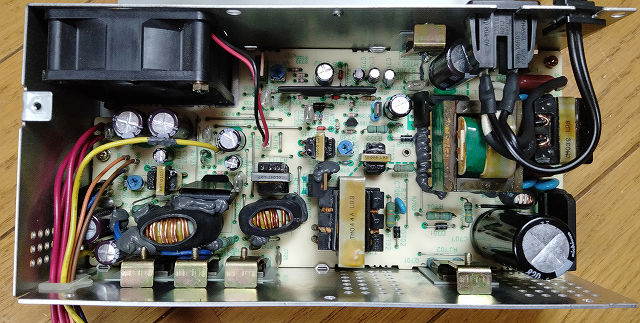

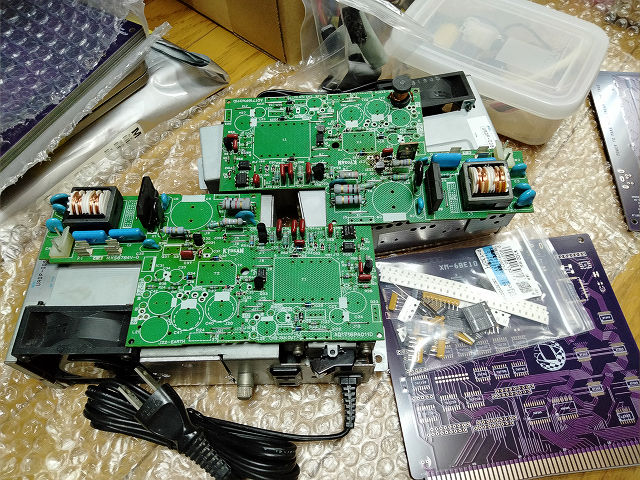

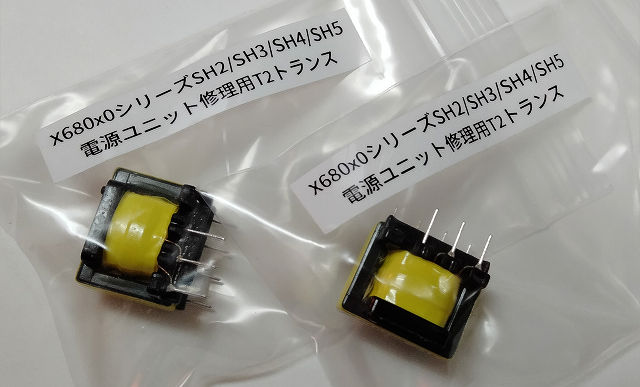

68電源パーツで一般では売ってないトランスを再度かおりんのレトロPC小物工房さんのトコで購入 させていただいた
一個は今回使うやつでもう一個は今後入手した時の為の予備（ぉ
如何せんこのパーツは当たり前だけど普通に市販されてる物ではなく入手が極めて困難なので、壊れてるとマジで困る
以前作ったように自作は可能だけども、最後に書いてあるように、もう二度とやりたくは無いので有難 く甘えさせてもらう事に
前も書いたかもだけど、時間＆手間＆技力＆気力を総合的に今の時給で考えたら全然安いよね
助かるわぁ
っても直ぐにはな電源直さないｗ
コンデンサだけは速攻取って洗浄はしといたけど、今はAMIGA弄るのが楽しいから後回しで


20260123
もう・・・色々と超絶忘れてるorz

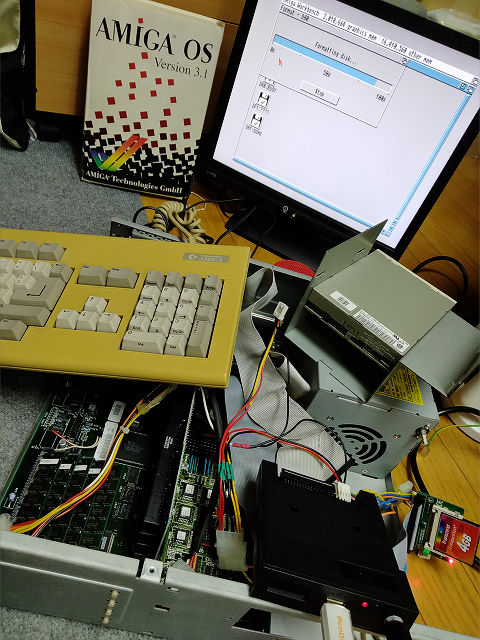

この際なので記憶を蘇らせるべくWORKBENCH3.1をインストールしてみたりして触ってたんだけど、もう、HDDのフォーマットからしてタ ウンズの比じゃないぐらい面倒で・・いやぁ～色々やって難儀したわぁ（疲
日本での情報はほぼ無く、良くて英語、最悪ヨーロッパ圏の情報を探ることに
取り合えず基本的なことはそれなりに思い出してきたし学習もできたから、ハードの環境が戻ったら本格的に手元にあるOS3.9（っていけるの か？）の環境を作って更にやる気があれば・・・4.1はPPC向けだよね？・・・でもって今年最新の3.3が出るんだよね？・・・う～ん、奥が深 すぎて理解が追い付かんｗ
で、一旦過去からの悩みの作業に

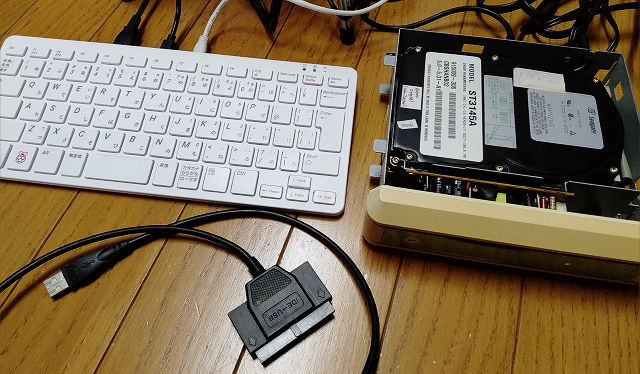

現在でもA4000発売当時オリジナルの130M-HDDが動くのだけど、入手時にはバックアップどうやったらよいかわからず放置してて、結局 HDD3台分が今までそのままに
いい加減やらねば・・・と調べると、大抵の場合においてUSBで繋げて（WInでは当然普通に読めない）WinUAEで直接読めるとか、HDDイ メージ操作できるツールでバックアップできる、と
なんだ、今なら簡単なのか・・と気楽に安物のIDE→USB変換ケーブル使ったらどの古いHDDも動作不安定（止まったりで認識できない）で全く 読めず・・・
古いHDDは安物の変換ケーブル使えないってことがわかったからこれはこれで、まぁ許す（何様
仕方が無いからBUFFALOの中身を交換してWinで正常に動く（ドライブレターは付かないが）ようになったものの、WinUAEでは認識でき ない（レストアしたCFならOKだった）し、Win用のバックアップツールでは使えるものが無く（もぉ～orz
結果、ラズパイでddコマンドでバックアップ＆レストアが一番安上がりで簡単だったぞ、と・・・有料のお高いのは何が凄いの？な感じ
そんなこんなで悩みの種も取れてスッキリした
まだハード的にあ～してこ～してとオリジナルぶっこむから時間は掛りそうかな


20260121
さて、何の基板でしょう？
68と同じく貴重でお高いパソコンです（現在は68よりも高いかな～）
10年以上触ってないから電源入れるのも怖くて放置してたけど、久々に開けてみたところ・・・入手当時は漏れていなかったコンデンサがやはり漏れ てるヤツが（汗
当時ニッカド部だけ処理してただけだから、まぁ、そうなるよね・・・
で、見たらやっぱホットケナイヨネ！てことでメンテ開始
メインは21個しかないし、まだ初期症状で周りに被害少ないのですんなり終了
HDDも当時ままでOSも古いままだったし、分解した序にROMやら色々と交換して環境整えようかな～と思う今日この頃


20260115
TOWNSはもう終わり（ぉ）、かな～り昔からPCBのままだったAMIGA A600を何とかしよう、と
今まで動かす時は地ベタに広げて結構なスペースを取って邪魔だから結局直ぐ片付けて触らなくなるんだよね
で、昔から綺麗にケースを・・と考えてたんだけど良い案が浮かばずそのままに

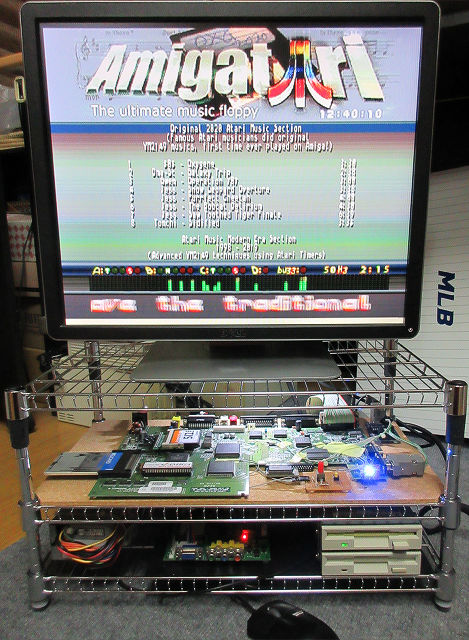

結果的に、ダイソーで売ってるメタルラックなら安いし何とかできるんじゃ？て事で、電源＆GBS8200＆FDD-2基を下段に、PCBを中段に 設置して快適な操作環境になった
SRAMカード＆D-SUB挿してもはみ出ないように横45x縦25で組み立てたけど、横40（19インチモニタと面一）のも売ってたから SRAMカード挿さないならそっちでもいいかも
上段は直ぐ外せる仕様で液晶モニターなりキーボード置けるし、何より弄るの楽なのがGood
68でもCompactならこれぐらいのが簡単に弄れていいかもねぇ（今後PCB入手した時はこうしようｗ）
AMIGA500＆600＆1200はMSXと違い電源BOXがノーマルATX電源ぐらいデカくて普通でもメッチャ邪魔（＋外部FDD付けると更 にｗ）なので、それ考えるとコンパクトに纏まったかな
これでAMIGAも常時触れるようになったから遊ぶ機会が増える・・・かな？（疑問しかない


20260105
FMTUX、今まではず～っと暗室暮らしだったけど、折角直したので88FH横の空きスペースへ設置

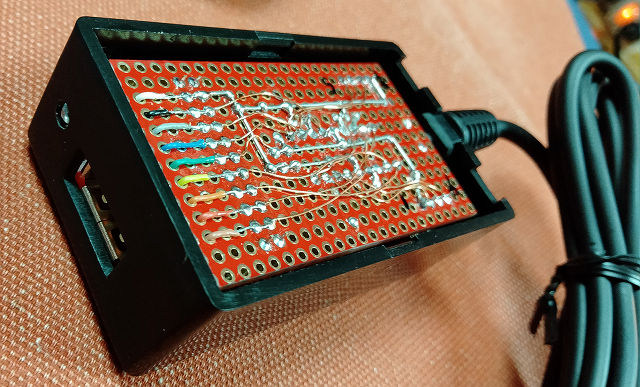

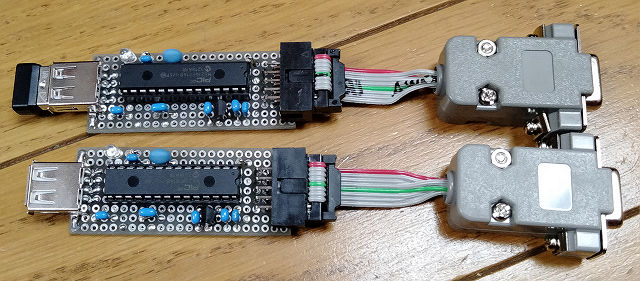

したものの、今時純正マウスのボールは使いにくい、短いケーブルでは動かすの無理ぽなので、USB変換を作った
ワイヤレス＆トラックボール使えて速度変更もできてグッド（MSXや88でも使えるね）
この手の工作はケースに合わせてあ～でもないこ～でもないとサイズや位置調整して加工しないといけないから時間が掛かる（キライ種目ｗ）
取り合えずちっと使い勝手良くなった・・・ても現状ALLTYNEX専用機だけど～（楽しい）


20260102

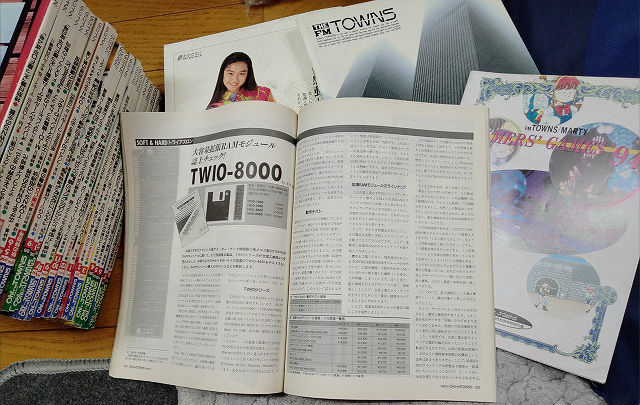

むか～し（20年以上前かな）オクかなんかで入手していたOh!FMTOWNSに初めて目を通すｗ
68や98のメモリも今を思えば時代的に高かったから昔は・・とかいうつもりは無いけど、タウンズのSIMMだけでこの金額はなかなか
基板も小さくDRAMだけなのに・・・企業にとってもいい時代だったね
それはともかく、タウンズの事はサッパリだからとても新鮮で、使わないと思うけど、今URが欲しくてたまらない（ぉ
今出物があったら買っちゃうかもしんない
物々交換のとこに追加しとこ～


20260101
あけましておめでとうございます
今年ものんびりとやりたい事だけやっていこうと思います
てことで、特に大きな事は無いので無駄に合体させた写真でスタートです

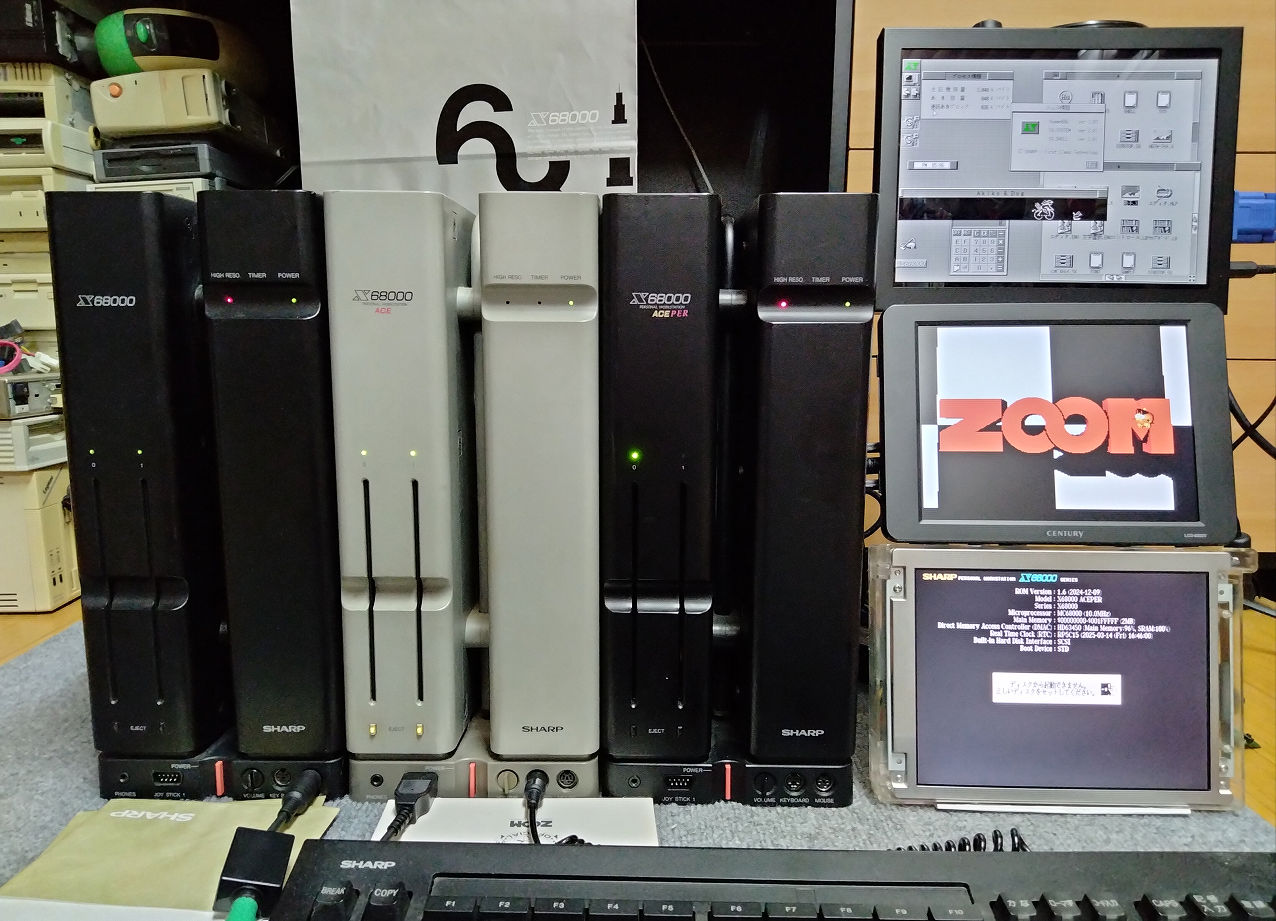

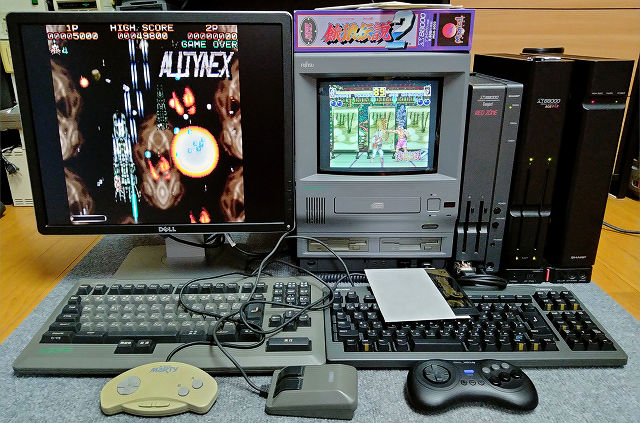

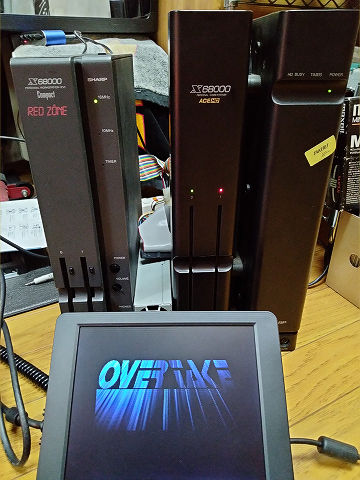

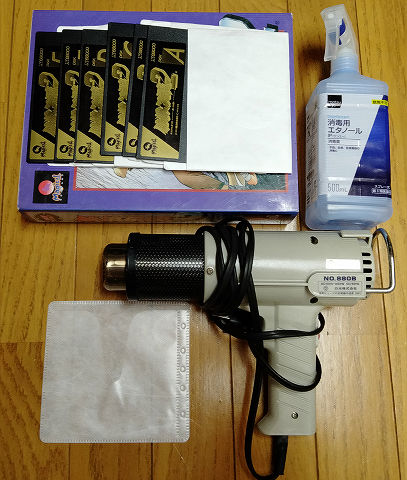

CompactXVI（RED ZONE）にACEPER（ACE上基板＋SUPER下基板）を外付け5インチFDドライブとして接続して餓狼伝説2（カビ取り済み）を起動してFM TOWNSⅡUXのアナログRGBで表示して8BitDoの無線コントローラ6ボタンでのプレイ環境＋TOWNSⅡUX（HDDは ArdScsino-stm32内蔵仕様）を外付け液晶モニタ（DELL P1914S改）で表示してMARTYコントローラでのプレイ環境
・・・てそんだけか(-_-;
今思えば気持ちでMIDIも繋げとけば良かったな・・ま、いっか
そんな感じでレッツゴー！
