DELLのモニタースタンドを改造する（全方向回転対応）


DELLのモニターで使われてるスタンドは専用のもの（一応VESA100対応）で、通常は右に90度しか回りません（全方向回転物があるかは知らない）

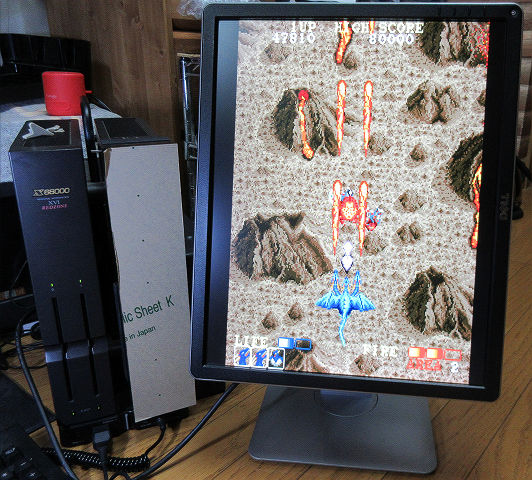

X68000のドラゴンスピリットやスターフォース、超連射を縦画面で遊ぶ場合は画面を左回転させたいのに、これでは逆なので下を向いてしまいます
逆立ちしてプレイしたい人（居ないわ）以外はとても使えたものではないので、全方向回転できたらいいじゃない、という事でプチ改造してみよう、と
X（旧Twitter）で穴開けて・・な方法を拝見しましたが、スチールに正確に穴を開けるのは一般人には結構至難の業だしメンドイ
下手にモニター固定カバーを加工するのもイヤなので、もっと簡単（？）な加工方法を

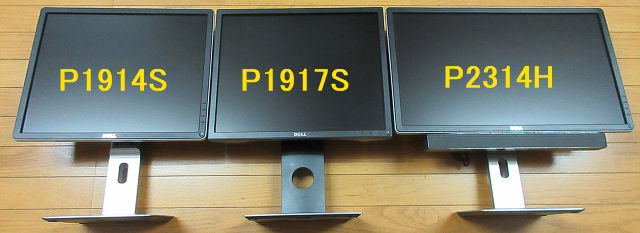

この記事で対象とするモニターは、ウチにあるDELLのP1914SとP1917S（共に68で使えるようにファーム書換済み）、それとP2314Hです

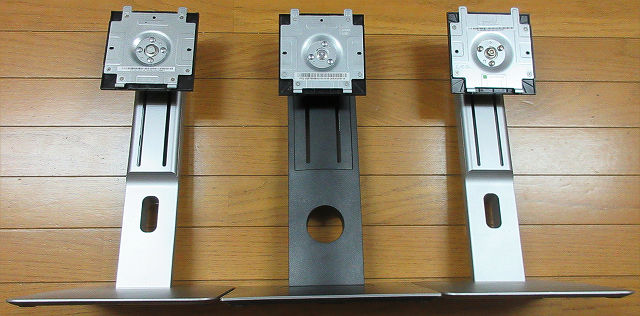

これらで使われているスタンドは汎用性があり、他型番のモニターでも使われているし、同じようなタイプなら応用できると思います


上の3機種だけでもネジ穴位置や数が違ってたりしますが、スチールやカバー外形は同じなので、それぞれモニターを付け替えて使用できます

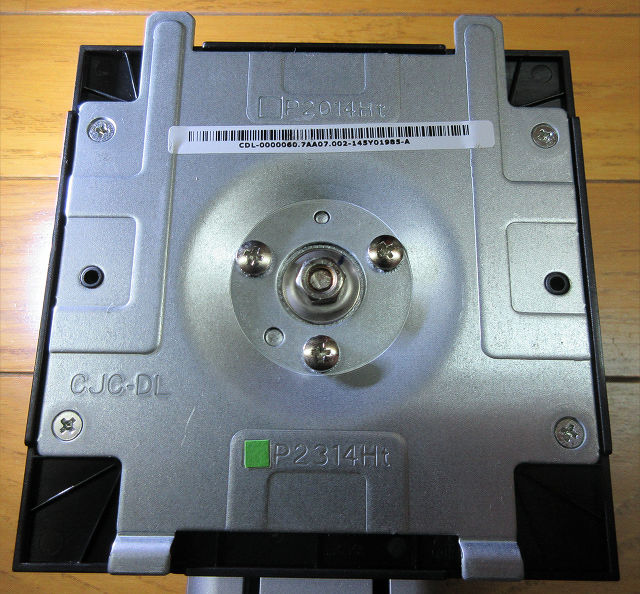

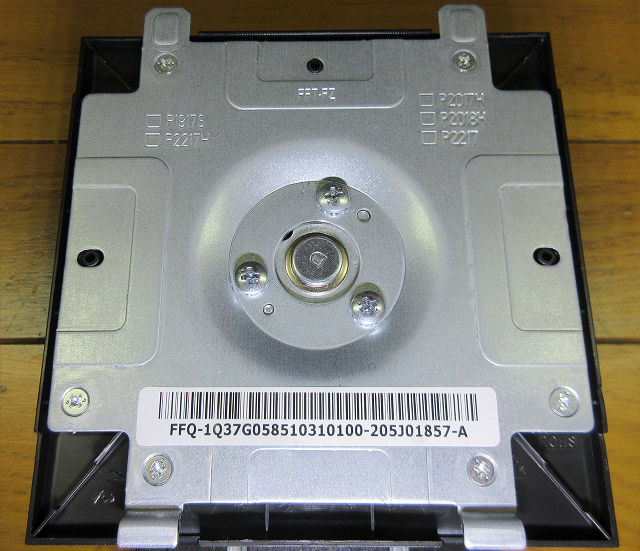

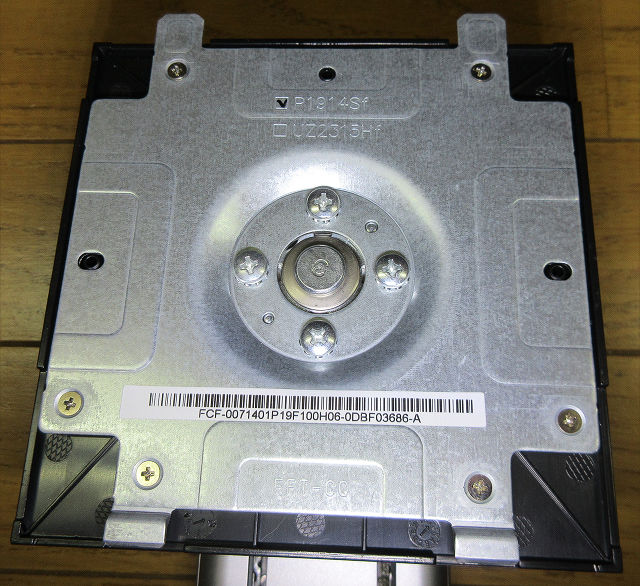

※一応スチール部に対応機種の刻印有り（拡大で確認を）

では、P1914Sを被検体として分解していきます（P1917Sはネジの本数が異なるだけ）
※P2314Hはストッパー形状が異なるので別途下に記載

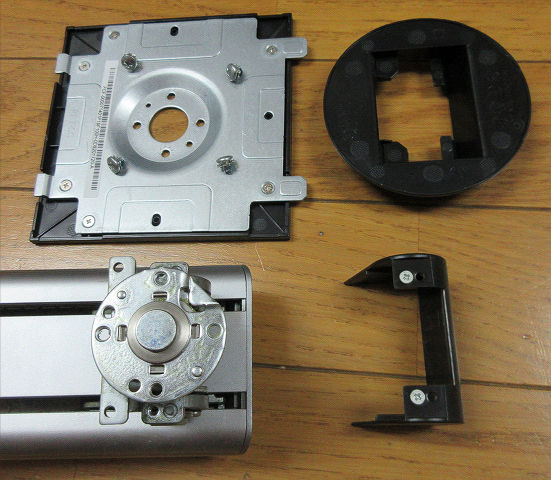

モニター固定カバーと埃避けカバー2つを外します

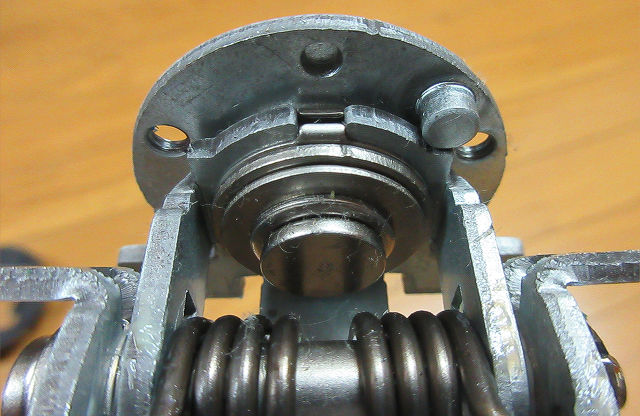

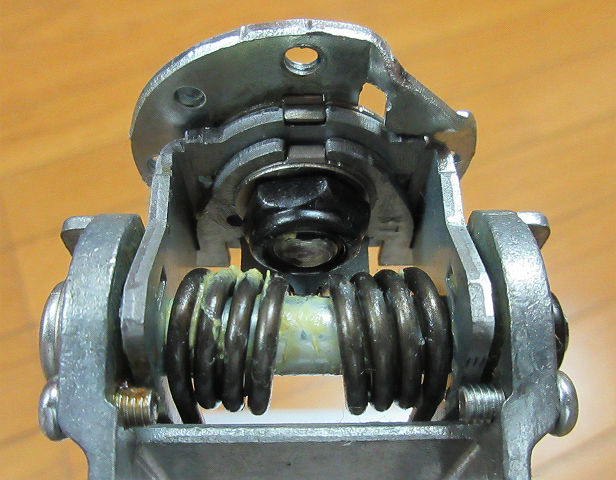

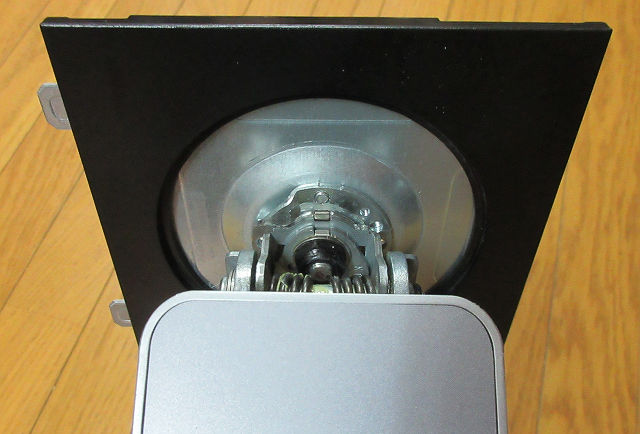

動作機構を見るとわかりますが、モニター固定カバー取り付け部品に、画面を回すと90度で止まるようにストッパーが付いてるのが確認できますね
モニター固定カバーは取り付け向きが決まっていて、単純に向きを変えて取り付けることができない仕様なので右90度しかダメなのですが・・・
要は止まるようにしなければ良い＝ストッパーのでっぱり部を切ってしまえばいいのです！ｗ

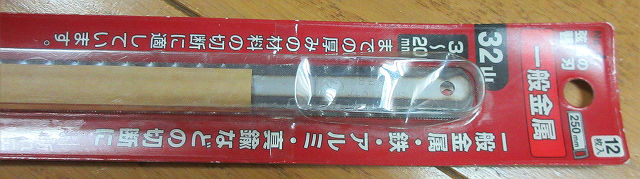

穴あけは位置合わせや穴加工が大変ですが、切断だけなら一般的な金属用ノコ刃等で（ロットによって固かったりするのもありｗ）切るだけです

という事で作業開始


まず、モニター固定カバーを外したままだと軸部品を回転させるのに力が入らないので仮に取り付けておきます（埃避けカバーは付けない）

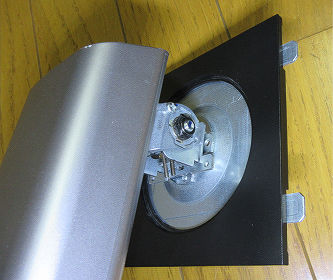

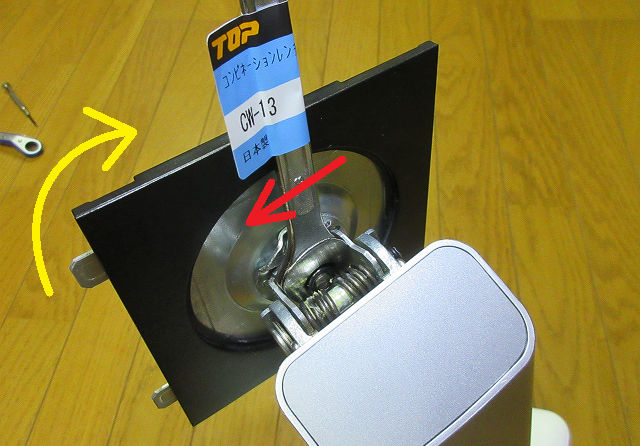

最初にモニター固定カバーを90度回転させた状態にしておき、少し回転させながら、回転部裏側の六角ナットを13mmのスパナで固定します
スパナを赤矢印方向へ力を加えつつ、モニター固定カバーを黄色矢印の方向へ回転させる要領で
ストッパーが付いてるので一気に回すことはできないので、カバーが回らなくなったらスパナを取り外してカバーを90度戻して・・の繰り返しで外していきます
※ナットがボンドで固めてあるので最初はちょっと固いです
ストッパーの部品が分離できたらモニター固定カバーは外しましょう

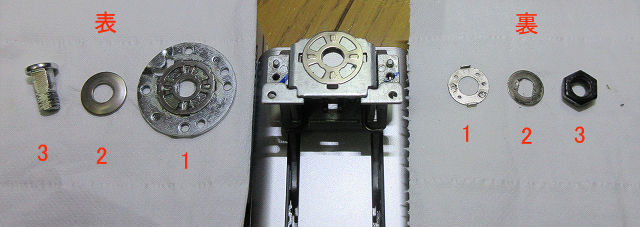

間に挟まってる部品の向きや順番を覚えながらバラします
機構部分にはグリスが塗ってあるので、なるべく取れないようにした方がいいでしょう
※写真の表１には一つ部品が付いたままになってます＆取り付け時は裏向きで

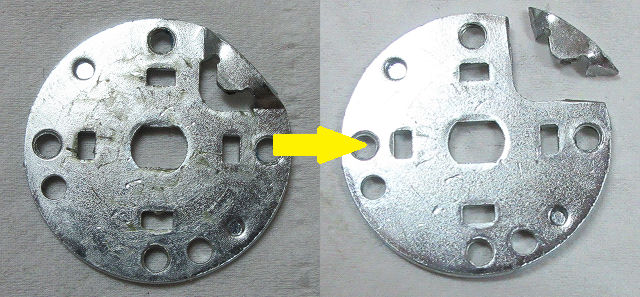

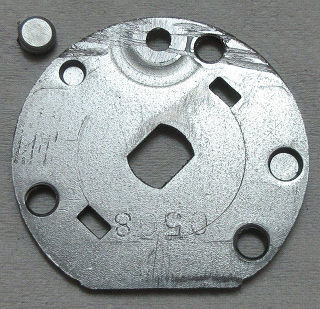

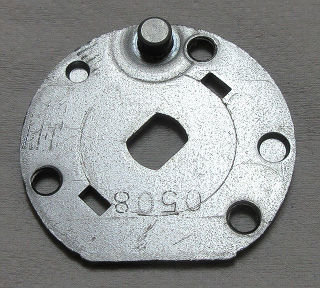

ストッパーの付いたスチール部品をバイスなどで固定して、でっぱり部分を根元から切断します
切断出来たら回転に支障が無いように＆ケガをしないようにヤスリでバリを落としておきましょう
切りカスも回転動作不良になるのでしっかり掃除して、できれば少量グリスを塗るとかした方が安心です

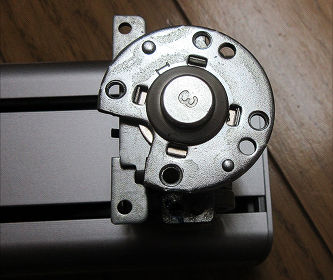

あとは逆順で組み立てるだけですが、六角ナットを増し締めする際はストッパーが無く力を加えられないので、再度モニター固定カバーを仮付けして支えながらやりましょう
※締め付け過ぎると回転に支障がでるので動きを確認しながら、緩みが心配ならロックタイト等を少量付けて固定したほうがよい
ストッパーは無いので締める際に回転向きを気にする必要はありませんｗ

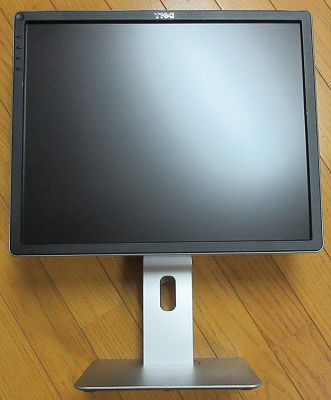

組み立て後は外から見ても弄った事がわからないのでとっても良きかな

ここで「風車みたいにクルクル回っちゃうんじゃね？」と思われる方もいるかもしれませんが、心配ご無用、ちゃんと4方向で固定される溝部品があるので、上下左右ちゃんと位置決めできます

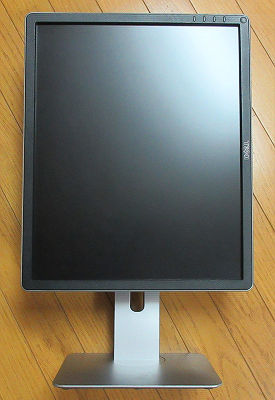

な感じで、比較的簡単に全方向回転ができるモニタースタンドができました


・P2314Hの場合
基本的に上2機種と同じですが、異なるとこだけ参考に

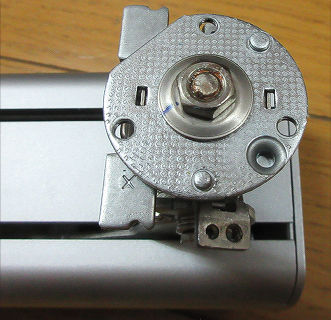

P1914S、P1917Sと違い、締め付けナット（10mm）が表にある、ストッパーがボス形状になっている、部品点数が若干異なる程度


ナットが表にあるので取り外しは簡単、ボスを切断すればよいだけで、他はやることは同じです

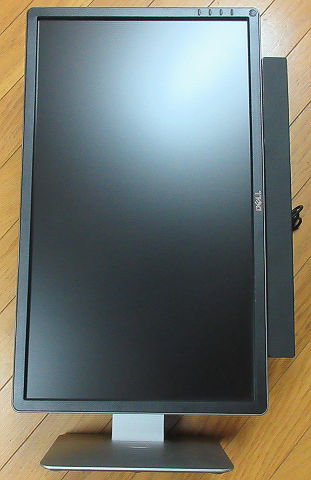

P2314Hはワイド液晶で改造なく31KHz、24KHz、15KHz映せる（一部未対応）し、Win機と共用するとかで使ってる人も多いと思われるので、ちょっとだけグレードアップ（？）したい人はお試しを

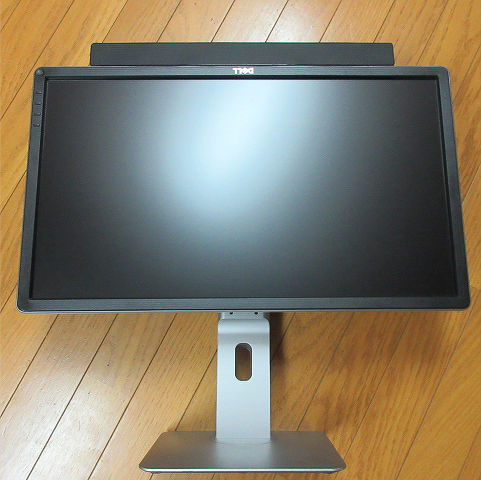

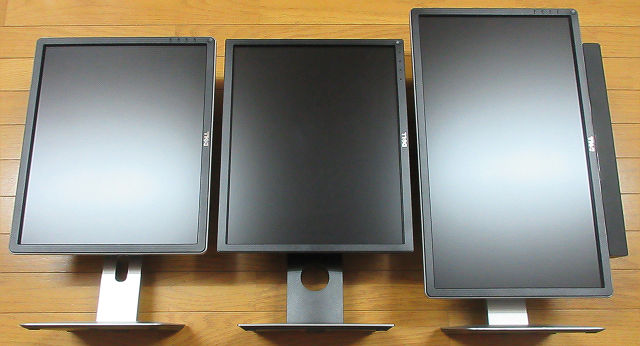

せっかく全部やったので3機種左向きで記念撮影ｗ


まぁぶっちゃけ、使用目的は極端に限られるけどな～
まともに置き場所決めて設置したらまず縦画面にしようと思わないだろうし、スペース的に限られる場合もあるし、90%以上は必要無いであろう改造である事には違いないｗ
できるかできないか、気分（＝自己満足）の問題です
もしかしたらWindowsやアーケード基板でも使い道があるかもしれません（こじつけｗ）し、2方向回転固定が全方向回転になればいざって時には便利ではないでしょうか（ホントか？

68とドラスピと対象DELLモニター持っててスタンドを有効利用したい人はやってみては
