依佐美送信所(よさみ:Yosami Transmitting Station)鉄塔、アンテナ



依佐美送信所記念館と鉄塔


左「依佐美無線鉄塔基部」と 「依佐美送信所記念館」


「依佐美送信所記念館」がリニュアルしまし,送信装置色が薄青色から
黒色になりました。詳細は
  ここをクリック



 愛知県刈谷市にあった依佐美送信所(よさみそうしんじょ)は「真珠湾攻撃」を知らせる
「新高山登レ一二〇八」の暗号電報を「潜水艦」向けに超長波(17.44kHz、波長:約17q、
出力500kW)送信した送信所として知られています。
(詳細は ここをクリック

同送信所の歴史は昭和4年(1929年)に設立され、「日本無線電信(株)」後に「国際無線
通信(株)」が半官半民の送信所として対ヨーロッパ向けに使用していました。

「対欧無線通信発祥地」の石碑

依佐美送信所記念館と共に
「フローラルガーデン」内にある


同送信所が出来る前のヨーロッパ
向けの電報は複数の国を経由した
海底電線に頼っていたため往復48
時間以上かかることもあった。
    対欧無線通信発祥地、石碑

しかし超長波よりも短波の方が遠方に届くことが分かり、超長波は短波のバックアップの役
割になっていました。

その後超長波は海中に届くことが分かり潜水艦の通信手段に使われるようになり、
昭和16年(1941年)「日本海軍専用」となり開戦時の暗号電報「新高山登レ一二〇八」
(ニタカヤマノボレ1208)が潜水艦向けに送信されました。
戦後「在日米国海軍」が昭和25年(1950年)に接収し昭和27年(1952年)から平成5年(1993年)まで「対潜水艦」用として通信をおこなうための軍事施設として送信していました。

平成18年(2006年)に撤去され、跡地隣に「依佐美送信所記念館」が設立され、貴重な資料が保存されており平成20年に「近代産業遺産」に登録されました。

また我が家のシャックからよく見えていた依佐美無線鉄塔(よさみむせんてっとう)も平成9年(1997年)に撤去され,それにともない超長波用アンテナもなくなってしました。
この無線鉄塔は下り新幹線、名古屋駅到着約10分前に南側窓からよく見え、また三河平野の各地からもよく見え格好の目標物でした。

カーナビがないころは、道に迷っても無線鉄塔目指して走らせれば地元刈谷に戻って来ることができました。

ここに掲載した写真はほとんど「依佐美送信所記念館」で撮影したものです。

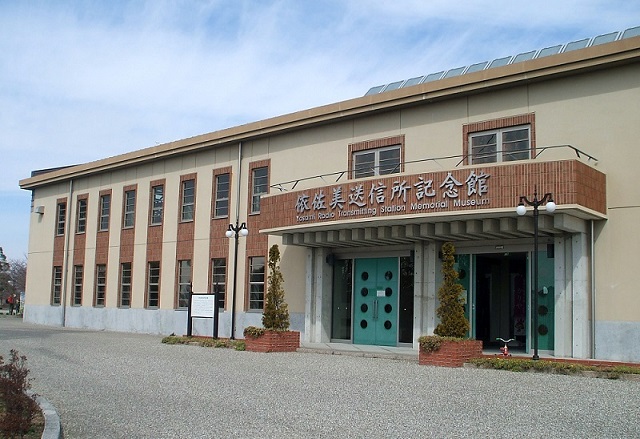

依佐美送信所記念館

所在地:448-0812 刈谷市高須町石山2番地1
           フローラルガーデンよさみ内

開館時間:午前9時から午後5時まで
休館日:月曜日(祝日の場合翌日)年末、年始


地図は下記を参照してください、見にくい場合は
下部「大きな地図で見る」をクリックしてください。

●刈谷駅南口よりタクシー約7分
●刈谷駅南口より刈谷市公共施設連絡バス(無料)
  小垣江駅東口(小垣江線)行約23分

●“フローラルガーデンよさみ”下車

「フローラルガーデンよさみ」 の詳細は こちら







大きな地図で見る

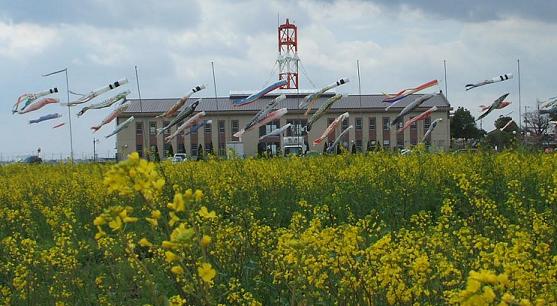

依佐美送信所記念館、春

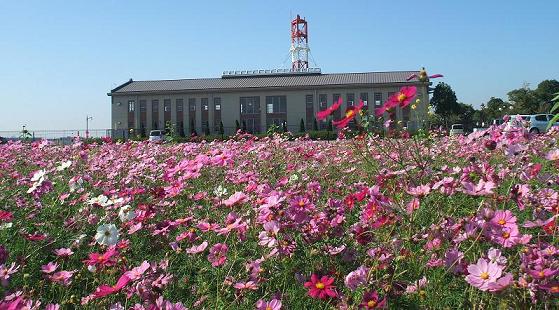

依佐美送信所記念館、秋

フローラルガーデン内にある「依佐美送信所記念館」付近では春は「菜の花」秋は「コスモス」がたくさん咲きます。




依佐美送信所記念館とは

 依佐美送信所は昭和4年に建設された、当時としては世界最大級の無線送信設備で、長波によるヨーロッパへの送信を日本で初めておこないました。

第2次世界大戦後アメリカ軍による接収、平成6年に日本へ返還され(平成5年停波)送信所は平成18年に解体されました。

この送信所の産業遺産としての価値を評価し、長波用送信装置および関係資料を保存し後世に伝えていくことを目的に建設されたものです。
(注1)


依佐美送信所は各種団体から認定されています

認定年 認定名 認定対象 認定団体
1996 産業遺産 高周波発電機 産業考古学会
2007 機械遺産 高周波発電機 日本機械学会
2008 重要科学技術史資料登録 依佐美送信所
送信装置一式
国立科学博物館
2008 IEEE マイルストーン 依佐美送信所 米国電気電子学会
2009 近代化産業遺産 旧依佐美送信所 経済産業省
2012 でんきの礎 依佐美送信所と
初の欧州無線通信
社団法人電気学会


コールサインは 戦前:JND、 戦後:NDT が使われていました


依佐美送信所記念館ガイドボランティアの会
上記「記念館」のガイドをご希望の方は個人、団体を問わず下記からご連絡ください。
依佐美送信所記念館ガイドボランティアの会」 申し込み書は下記からダウンロードできます。ここをクリック

なお同会は、内閣府から「平成24年度社会参加活動事例」として「動画」にて紹介されています「動画」は下記から見ることができます。
                  ここをクリック

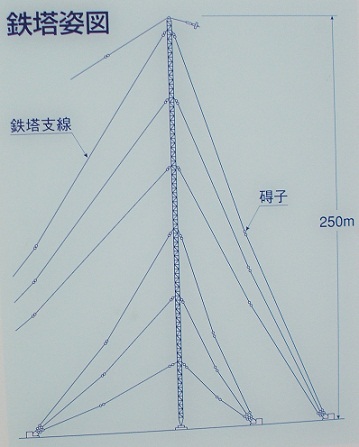

タワー、アンテナ(無線鉄塔姿図)



依佐美無線鉄塔姿図
(図1)
 鉄塔は1928年(昭和3年)に完成し、1997年(平成9年)に撤去されました。
鉄塔製作は石川島造船所現在のIHI(株)、建設は大倉土木(株)現在の大成建設(株)がおこないました

本鉄塔は、地上高250メートル、一辺が3mの三角柱で出来ており重量は約250トン、合計8本から構成されていました。

形状は「底部絶縁球状承軸式」とよばれ、鉛筆の芯を下にしたようもので、底部では碍子で荷重を受けていました。
よって支線を含め碍子により、すべてアースと浮いた構造になっていました。

使用された支線(ステー線)は「記念館」に展示保存しています。

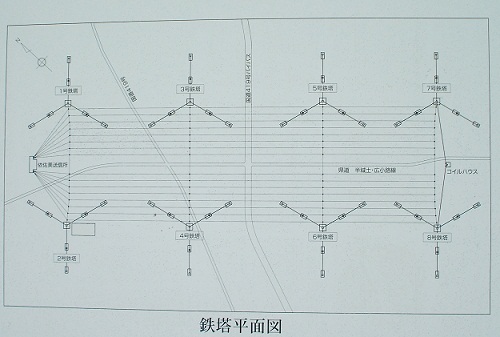

依佐美無線鉄塔平面図
(図2)
(図2)は鉄塔を上からみたところ、横平行に何本か(16本)あるのがアンテナ線です。

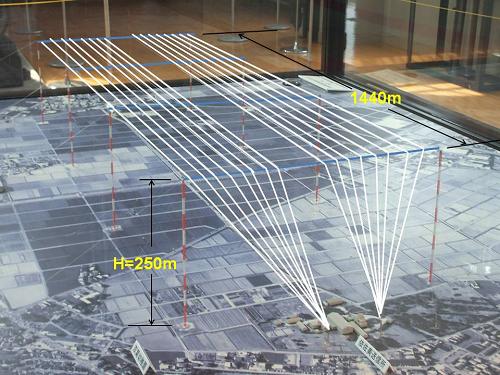

ジオラマ逆Lアンテナ
                     (写真1)
(写真1)はジオラマで「逆L型アンテナ(白色で表示)」をイメージしたもの。8本ずつ2カ所で引き込まれていますが、送信所内で1本にまとめられています。

横方向2本の鉄塔間隔は500m 縦方向4本の鉄塔間隔はそれぞれ480m 合計1440mです。
横方向2本の鉄塔間の青色線がアンテナを固定するアンテナ吊線、実際にはアンテナの重量によりたわんでいます。

アース線は鉄塔の真下、横880m、縦1760mに横10m、縦55m間隔で深さ0.6mで網の目のように敷設されていました。
多重接地方法を用い(図3参照)複数の地点からアース線を引き込み「バランシングコイル」を通して、送信所内へ引きこんでます。

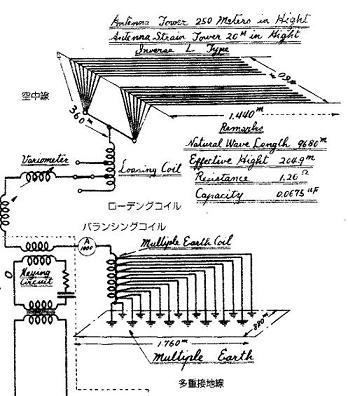

 アンテナ、アース回路
                      (図3)

上記アンテナ、アース回路図(図3)は「接続略図」(「依佐美送信所 70年の歴史と足跡」平成9年電気興業(株)刊依佐美送信所ガイドボランティアの会印刷)からアンテナ、アース回路のみを抜粋し表示しています。

全体の接続略図はA3サイズにて「記念館」から配布されています、それを「PDFファイル」化したものが下記から閲覧できます。

次ページの「接続略図」と同じものです。

                 ここをクリック

ただしこの「接続略図」は1952年(昭和27年)6月当時のもので、その後アンテナ、アース関係は何度か改良されています。

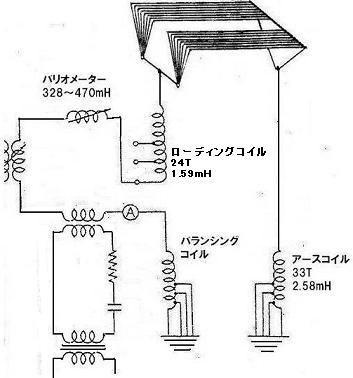

複調式アンテナ回路
                (図4)                  (写真2)

上記(図4)は1963年(昭和38年)「逆L式」(図3)から「複調式」に改良した後のアンテナ、アース部を抜粋した回路図です、「逆L式」に「アースコイル」を追加しています。
(注2)

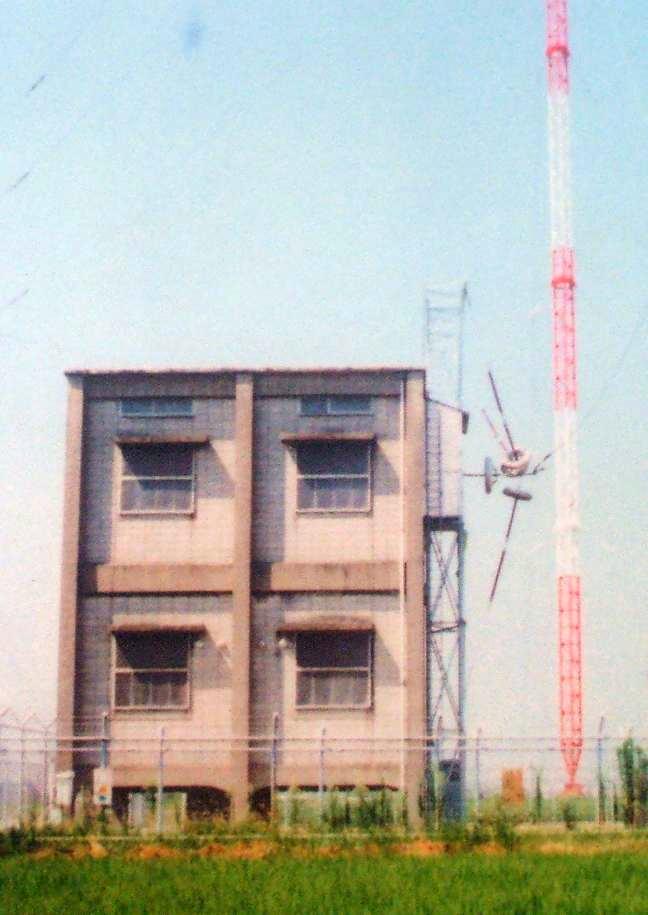

アースコイルは「コイルハウス」と呼ばれた建物内(写真2)に設置されていました。

「コイルハウス」はアンテナ先端直下(写真3、参照、矢印)にありました。

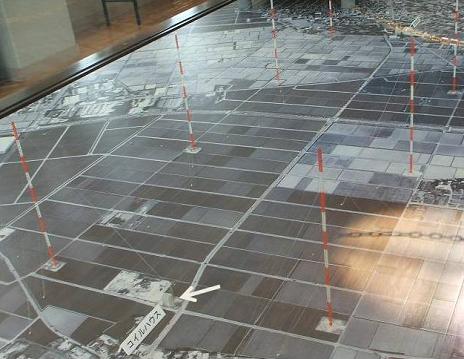

ジオラマ、コイルハウス
(写真3)
タワー周辺のジオラマ、写真上が送信所方向、赤と白色に塗られた鉄塔は夜になると航空障害灯が点滅して、恰好の目標物でした。


依佐美送信所鉄塔全体写真

タワーを見上げたところ

真ん中に道路があった、この下を車を走らせてAM(中波)カーラジオを聞くと低い「うなり音が聞こえた、インターフェアの一種だったでしょう。

対欧向け超長波送信所(送信周波数:17.442kHz)がこの地に選ばれたおもな理由は
(1)大電力が比較的得やすい。
(2)欧州方面に大きな障害物がない。
(3)関東大震災の教訓から、重要通信施設を首都圏以外に分散させる必要があった。

太平洋戦争前おもな送信相手局は、ワルシャワ、ベルリン、パリ、ロンドン、ローマ、ジュネーブ でした。

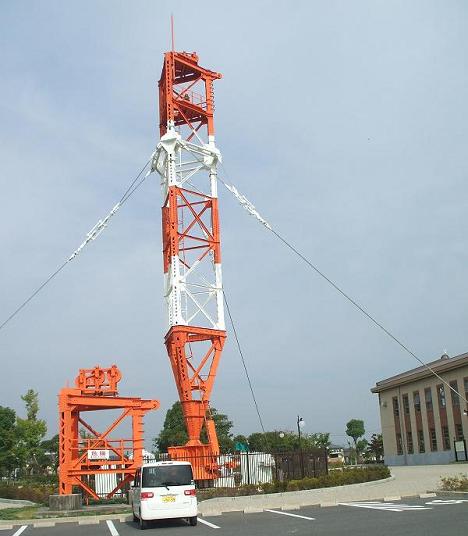

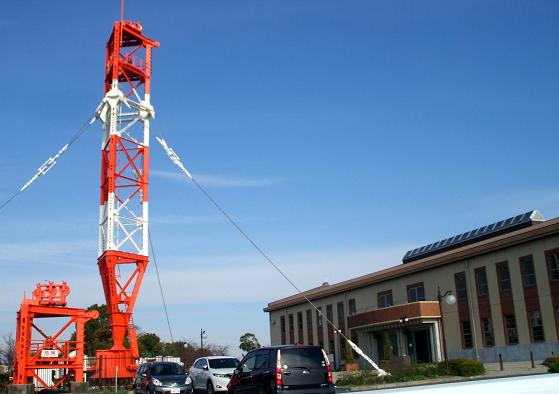

記念館前鉄塔

記念館前に高さ「250m」の1/10、すなわち25mにカットされ「タワー基部」と「鉄塔頂上部」のみカットされたものが展示されています。

やっぱり一本は残して欲しかった。

本物を見ていない人には、基部、頂上部だけでは本物の迫力は伝わらないでしょう。左側の赤いものが鉄塔頂上部。

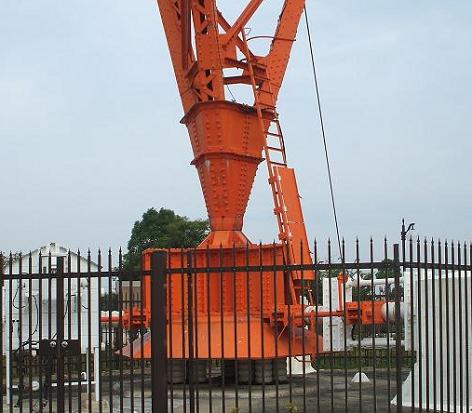

鉄塔基部詳細

上写真は基部詳細、鉄塔は地面と碍子により絶縁されている、白の筒状が碍子、同碍子は記念館に展示しています。
(詳細は台碍子を参照してください)





以下モノクロ写真は古い写真を探しました、撮影年月は1968年(昭和43年)11月1985年(昭和60年)10月の間と思われます。
鉄塔色は従来の亜鉛メッキ色から1968年に13層の赤白、に1985年に9層の赤白に塗装されました。
下記写真は13層に塗られています。

上記写真よりもタワー全体の雰囲気がよく分かると思います。

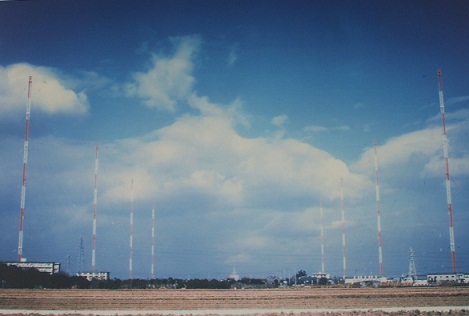

依佐美無線鉄塔全景

4本の無線鉄塔が撮影されていますが、近くから見ると基部の細さは驚異です、その迫力に驚かされました。
当時ワイドレンズを持っていなかったため、標準レンズで撮影しましたが、4本の鉄塔を入れるのに苦労した記憶があります。
結局手前の鉄塔は頂上まで写っていません。


依佐美無線鉄塔と送信所

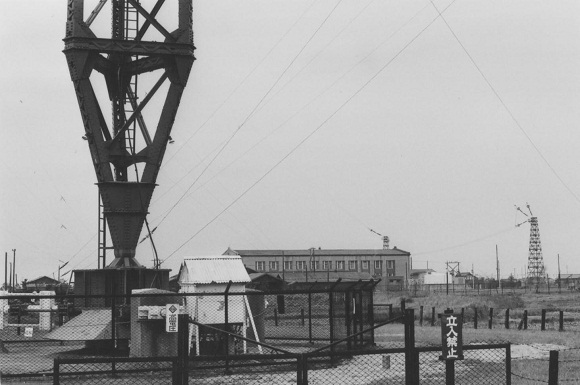

送信所をバックにした無線鉄等基部

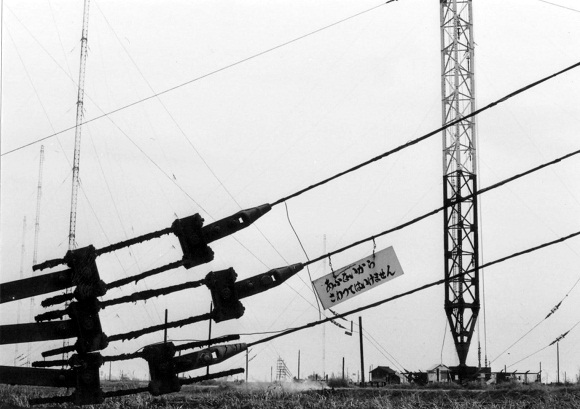

依佐美無縁鉄塔基部とステー

上写真のようなステー基部は何か所もありました、このステーで250メートルの鉄塔のバランスを取れるという驚異的な技術です。

この巨大無線鉄塔が工事中とはいえ、倒壊するとは夢にも思っていませんでした。
近代技術を駆使した解体工事でも事故が起こったのですね、詳細はまつわる話題を参照してください。




                                次ページへ(送信装置) →
                          Next (Major Equipment)





                                                  参考文献:(注1)依佐美送信所記念館パンフ

  (注2依佐美送信所調査報告書(中部産業遺産研究会
