1.リアスピーカ取付
カーショップで取り付けてもらった ECLIPSE AVN558HD に接続するリア(ドア)スピーカを取り付けました。

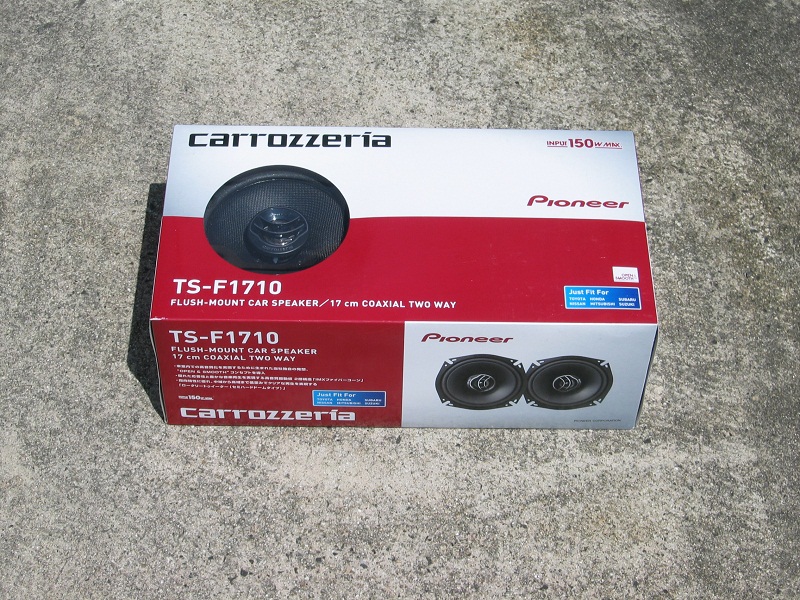

取り付けた製品:
carrozzeria TS-F1710 約1万円(スピーカ2個、取付部品、コネクター付)
この製品は各車種に取り付ける部品が全て付いていて、ほかに部品を買う必要がありませんでした。
←クリックで拡大します
ホンダ フィット RS 2009年式 では、純正スピーカはフロントドアのスピーカのみで、リアドアのスピーカは、穴は空いていますが、中身のスピーカは付いていません。幸い、リアドアからオーディオパネルまでは配線されていますのでスピーカを取り付けて、コネクターに刺すだけでOKです。
まずはALPINEのホームページの「車種専用情報」「車種専用取付け情報」「同意します」...で表示されるpdfファイルを参考にします。
右のリアドアに取り付けた例です。

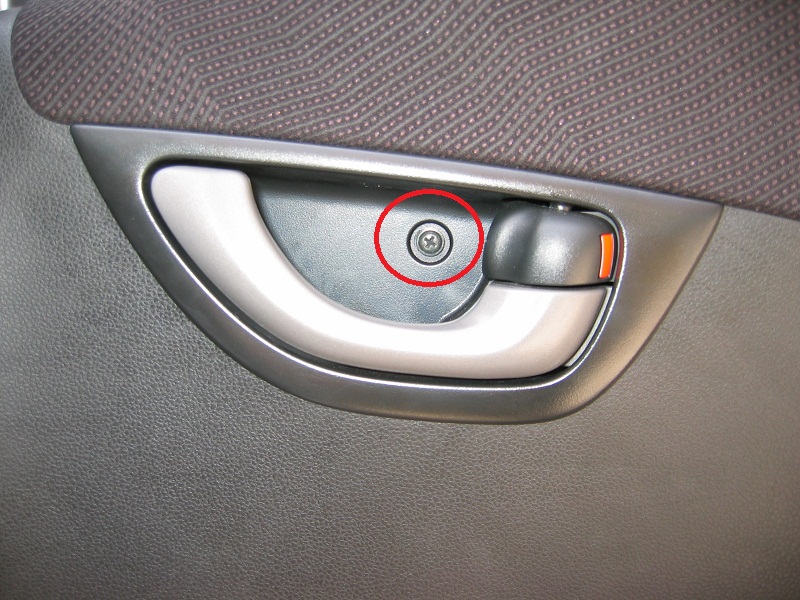

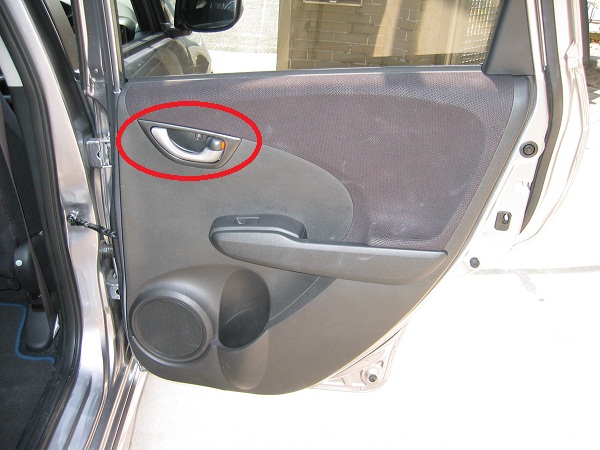

リアドアの内張りをはがすためにドアノブのねじを外します。
←クリックで拡大します ←クリックで拡大します

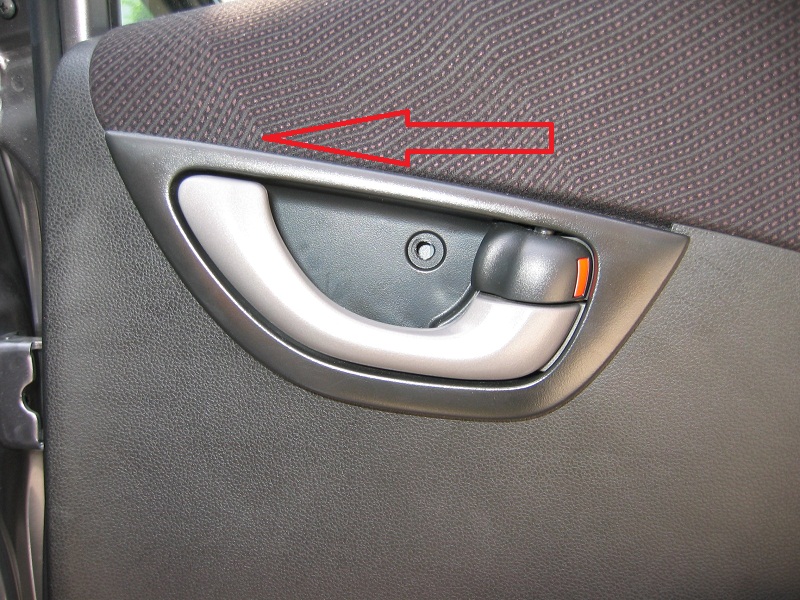

ドアハンドルのプラスチックの枠を左(車の前の方)へずらすと外れます。後は知恵の輪のように取り外してください。
←クリックで拡大します

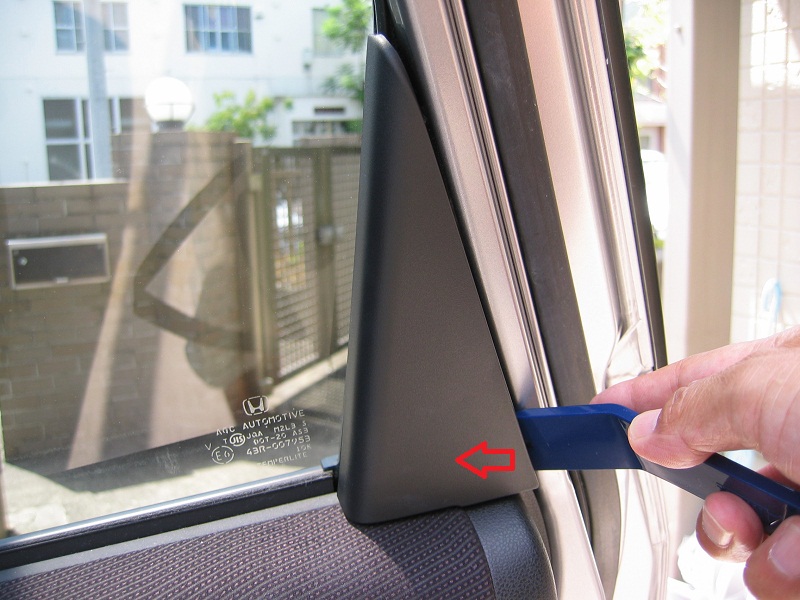

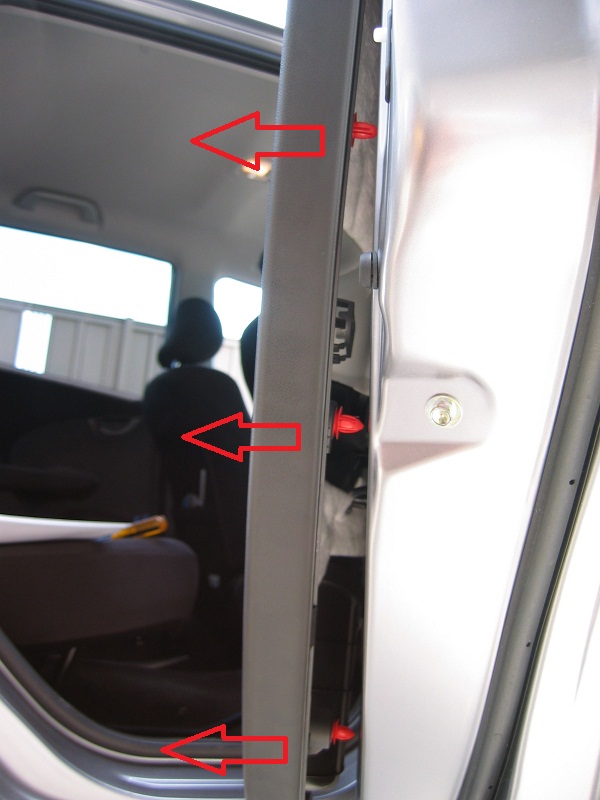

窓の三角形(ドアピラーカバー)を外します。
←クリックで拡大します

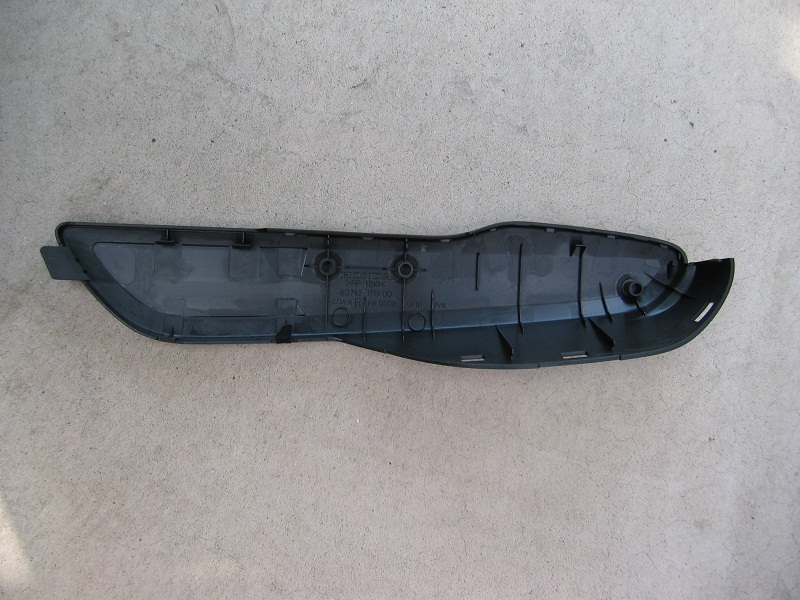

ドアグリップカバーを内張りはがしを使って少しずつ(時には大胆にグイっと!?)手前に引っ張って外します。

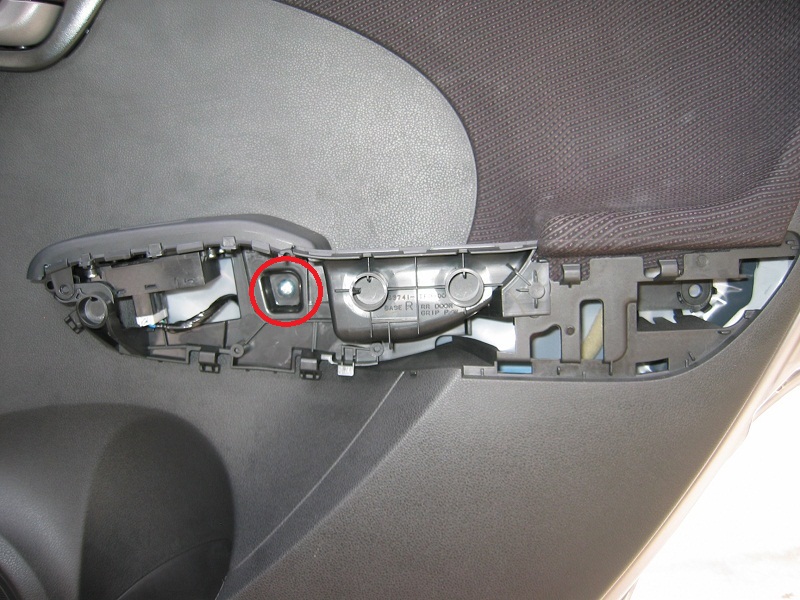

外れたら、+ねじを外します。
←クリックで拡大します ←クリックで拡大します
内張りを後ろの横の方から下の方へ、内張りはがしで少しずつ(時には大胆にグイっと!?)手前に引っ張って外します。
パワーウインドウのコードがあるので注意してください。上の窓の部分はまだ引っ張らないように!
←クリックで拡大します

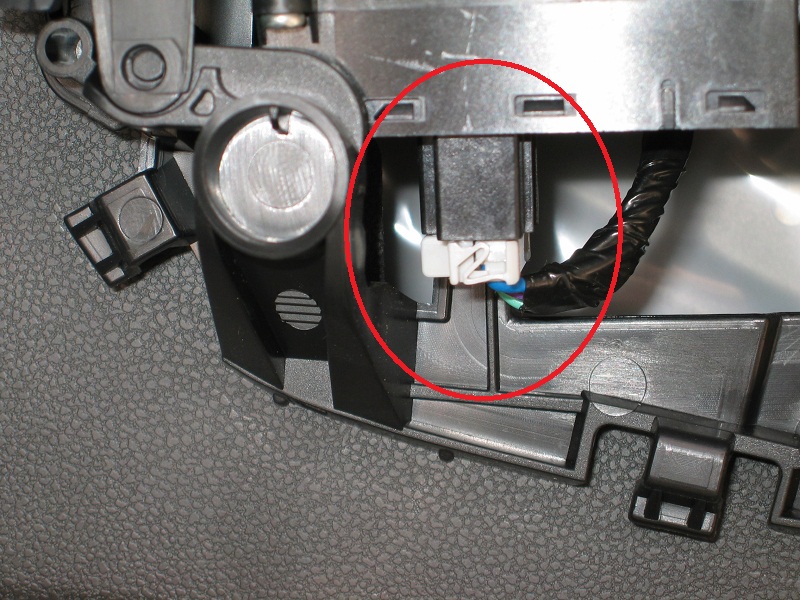

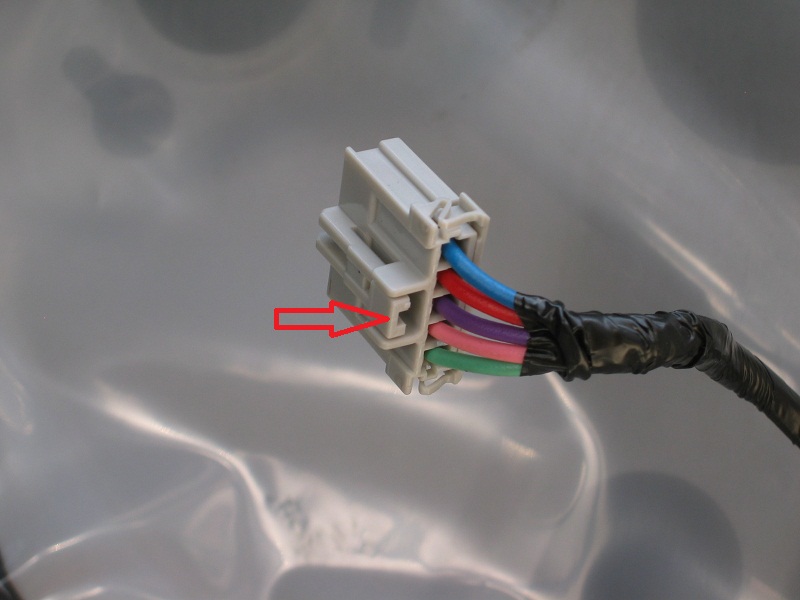

パワーウインドウのコネクターのツメを押さえて抜きます。
←クリックで拡大します ←クリックで拡大します

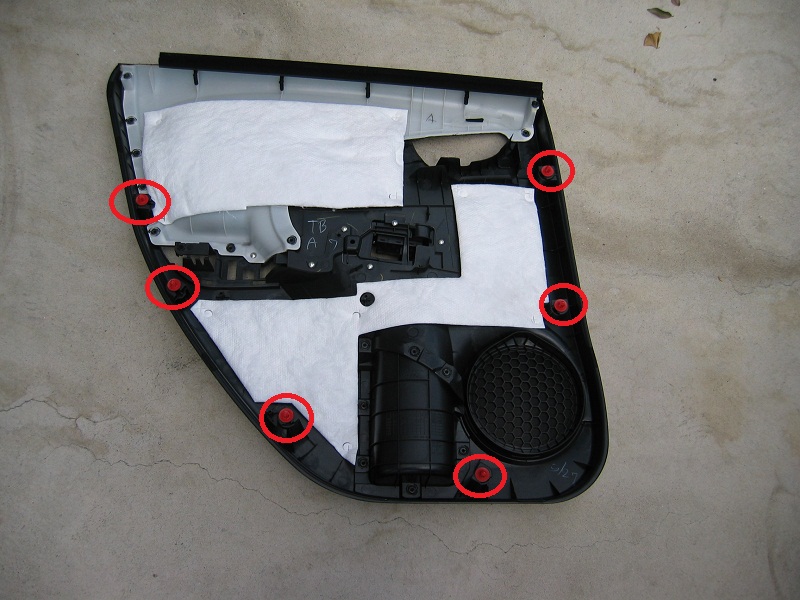

最後に上に持ち上げるようにして内張り全体を外します。赤いのがフックですので引っ張る場所の参考にしてください。
←クリックで拡大します

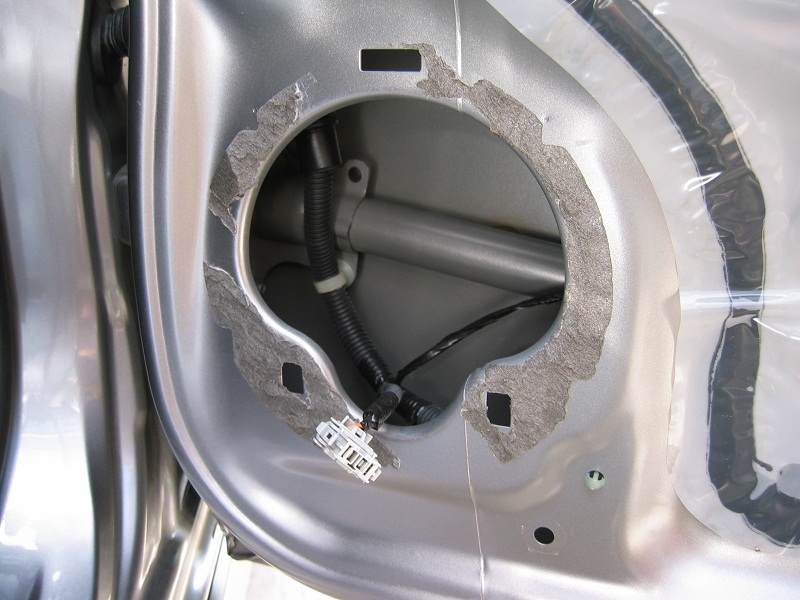

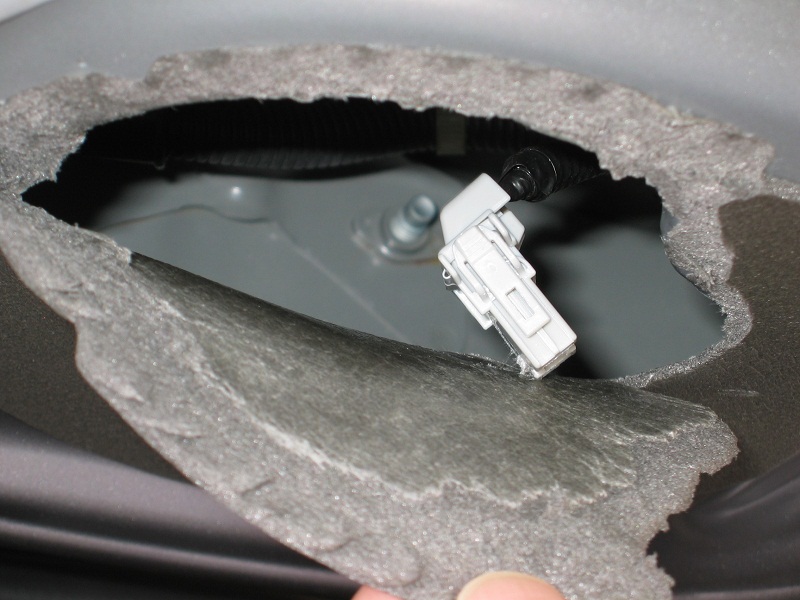

スピーカの部分にスポンジが張り付いているので、それを破るとコネクターが出てきます。

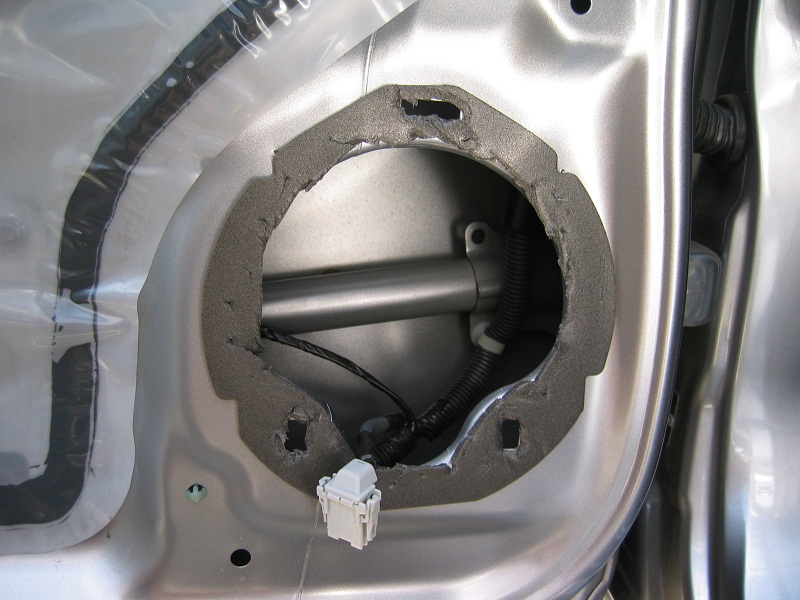

邪魔なスポンジは適当に破りって取ります。
←クリックで拡大します ←クリックで拡大します
左のスピーカの時は全てはがすのが大変だったので、こんな感じにしました。
←クリックで拡大します

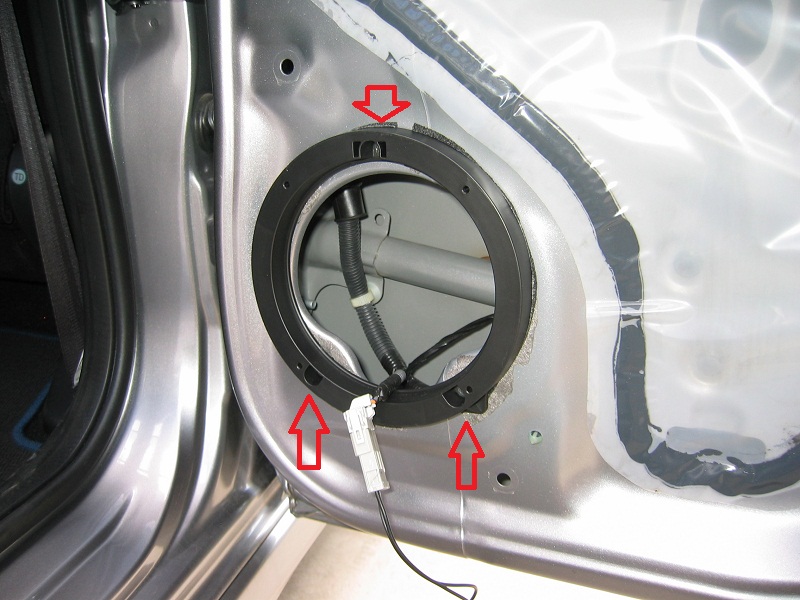

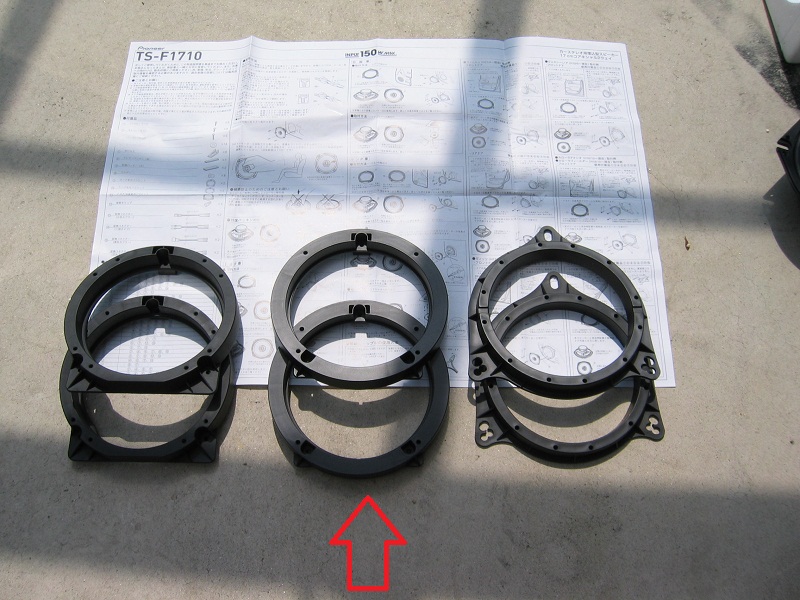

スピーカの取り付け台が3種類ありますが、フィット用の真ん中のものを使用します。説明書に従って付属のスポンジを張り付けて、3本のねじで固定します。ねじの種類が3種類あるので間違えないように!
変換コネクターもホンダ フィット用があるので、それを差し込んでスピーカと接続します。
←クリックで拡大します ←クリックで拡大します

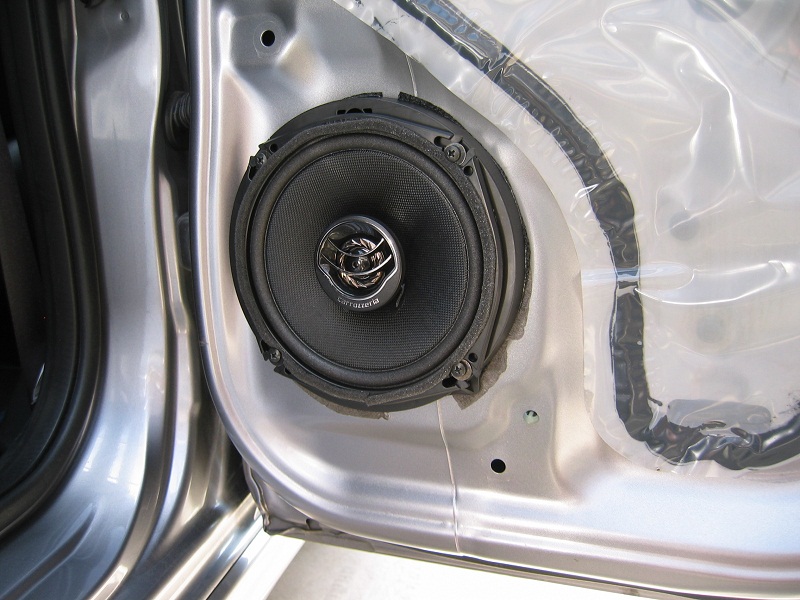

基台がついたら、説明書に従って付属のるスポンジをスピーカの表と裏に張り付けて、スピーカを4本のねじで固定します。この時にスピーカの真ん中の部分の向き(指向性)を変えたいときは変えます。
ここで接続テストでスピーカが鳴るかチェックしておきましょう。
←クリックで拡大します
外した逆の順序で元に戻します。見た目は全く前と変わりません(笑)。
←クリックで拡大します
反対側のドアにもスピーカを同様に取り付けて完了です。
