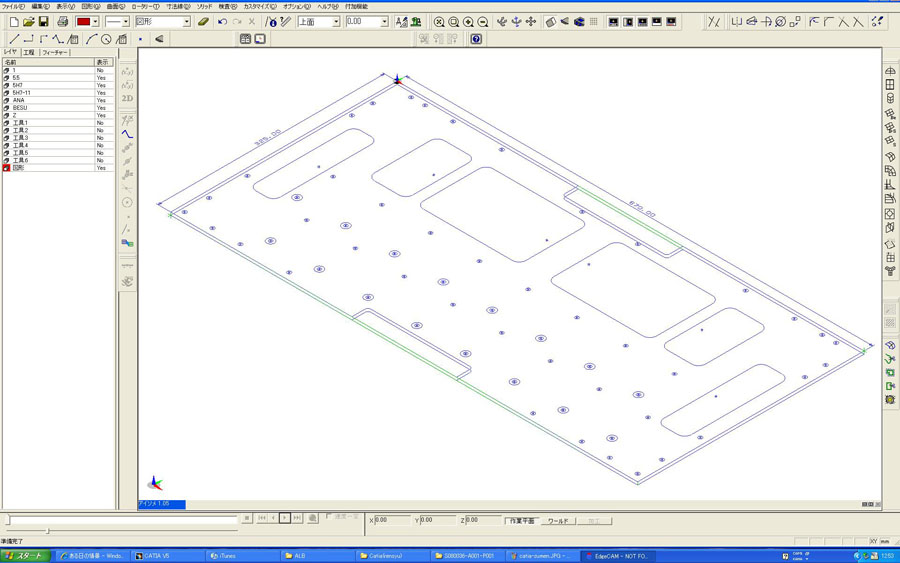

| ＣＡＴＩＡで描いた形状をＥｄｇｅＣａｍに置き換え加工プログラムを作成します。（２次元加工例です） |
|

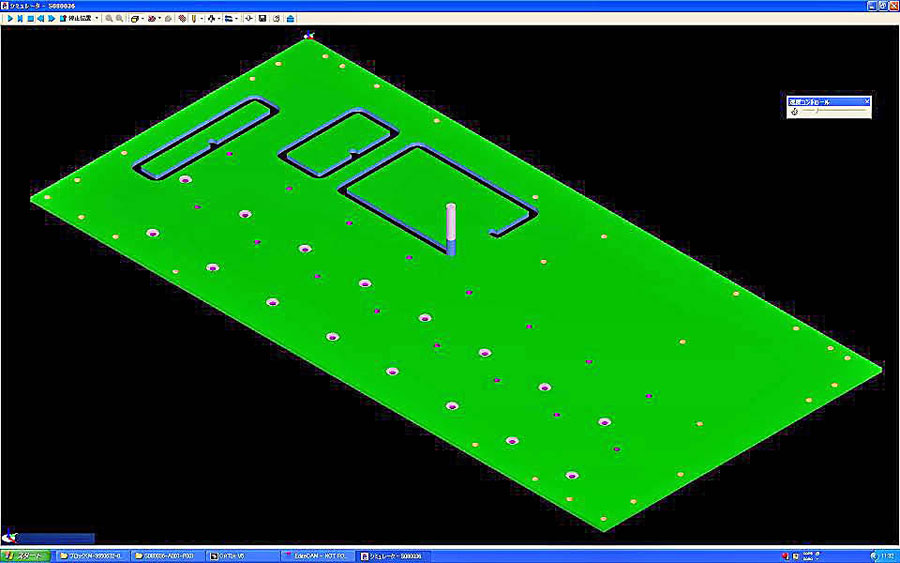

| 右上の図形を基に出来上がったプログラムを加工シュミレーションにてチェックしている所です。（工具がどのように動くか確認しています。） |
|

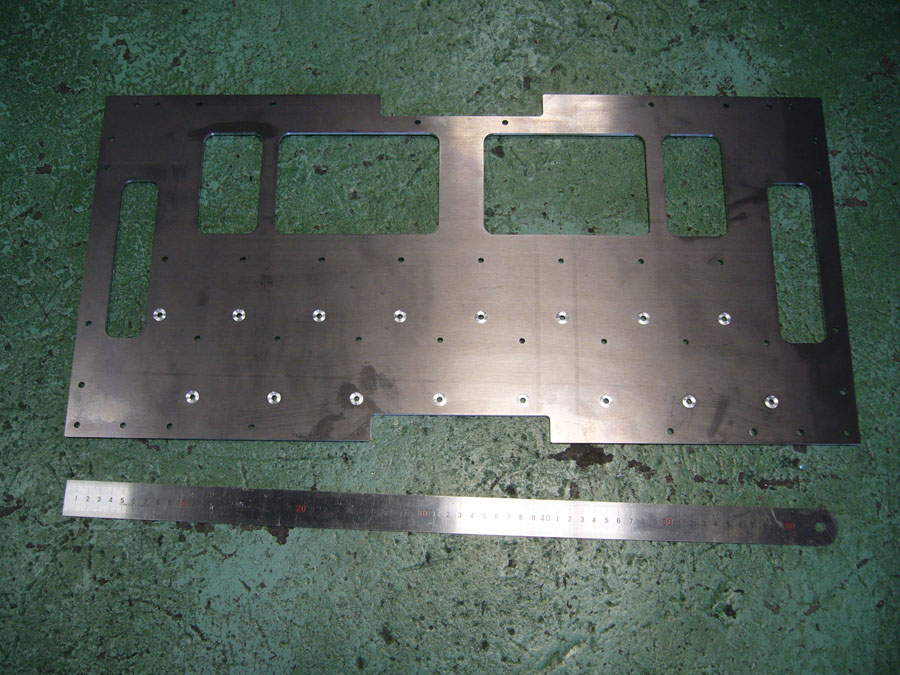

| マシニング加工機で実際加工を行い完成した製品です。 （材質・アルミ）（サイズ670㎜ｘ325㎜ｘ4㎜） |
|

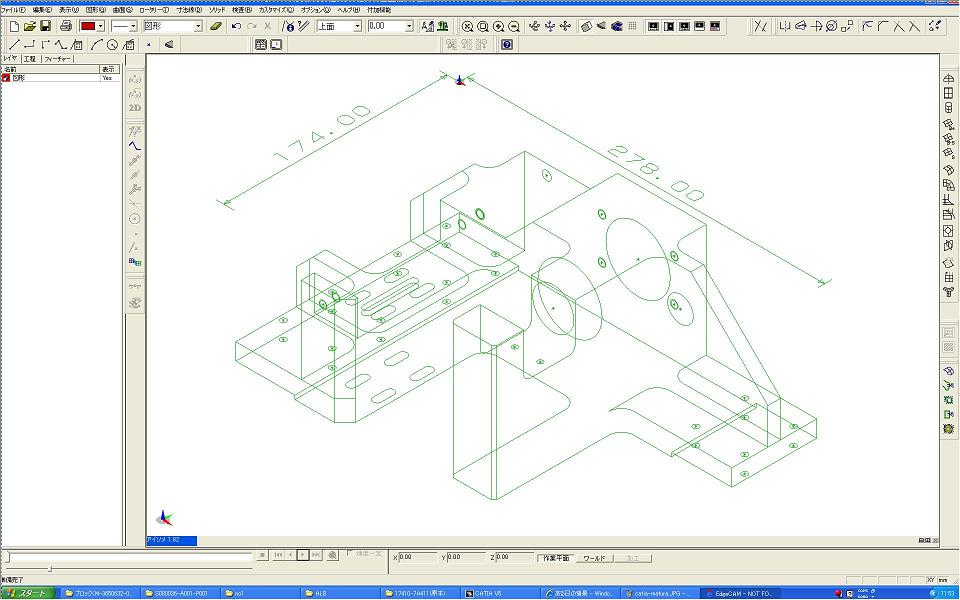

| ３次元形状の製品を加工するため、ＥｄｇｅＣａｍに置き換え加工プログラムを作成します。 |
|
| ２次元加工の時と同様に加工シュミレーションして加工漏れ、間違い、干渉等がないか確認します。 （材質・炭素鋼）（サイズ278mmｘ180mmｘ104mm） |
|
|

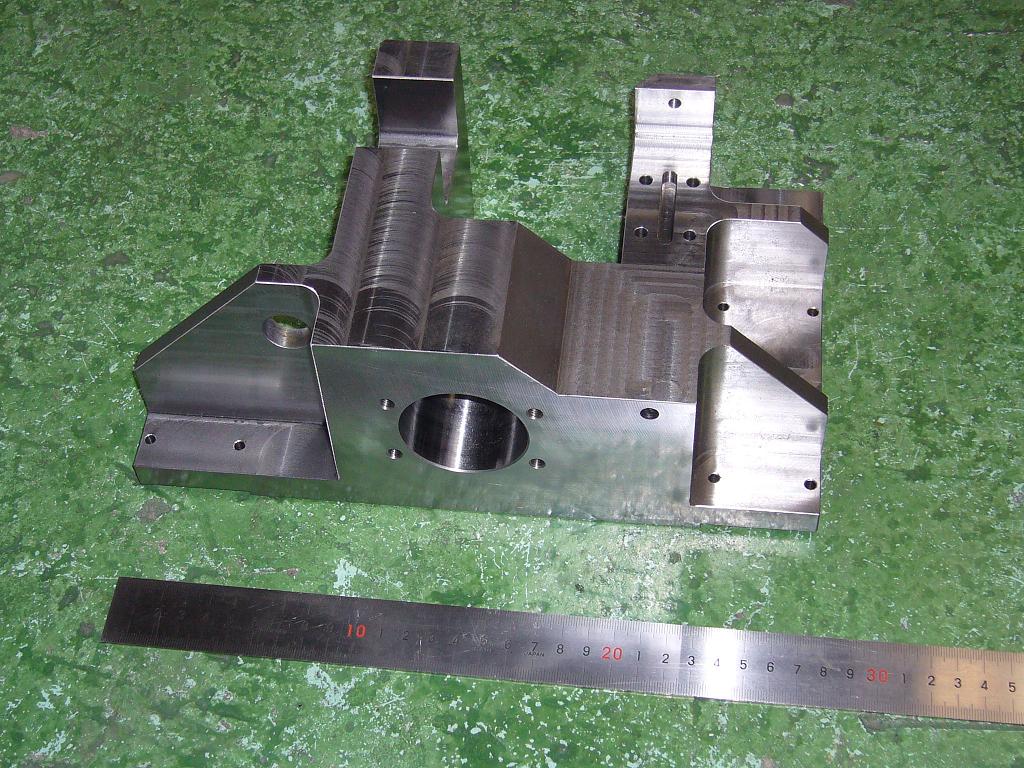

加工完了し完成した製品です。
|
|
