加工事例（ＣＡＤ編）

加　　　工　　　事　　　例　　　集（ＣＡＤ編）

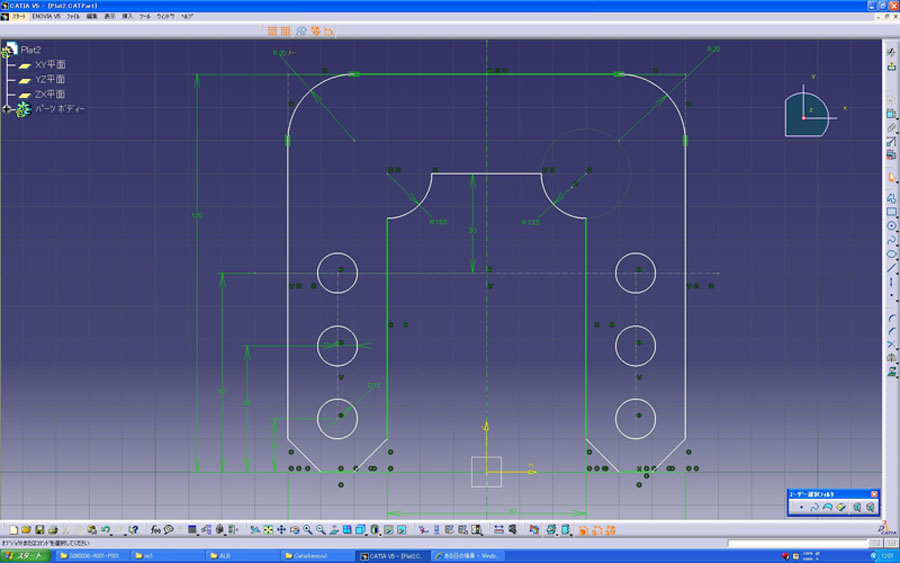

ＣＡＴＩＡでスケッチャーを使い２次元の図形を作成したものです。

パート・デザインを使い２次元で作成した図形を３次元化したして立体化したものです。

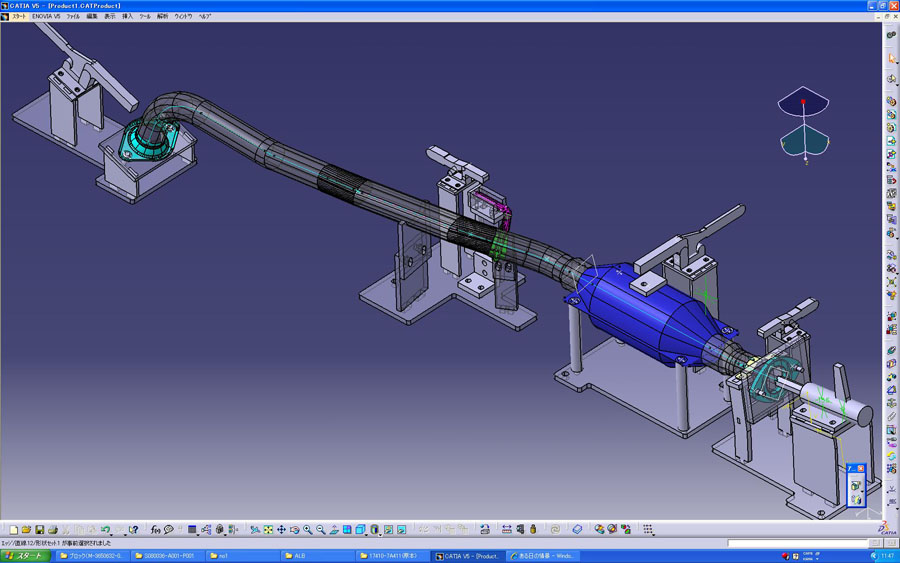

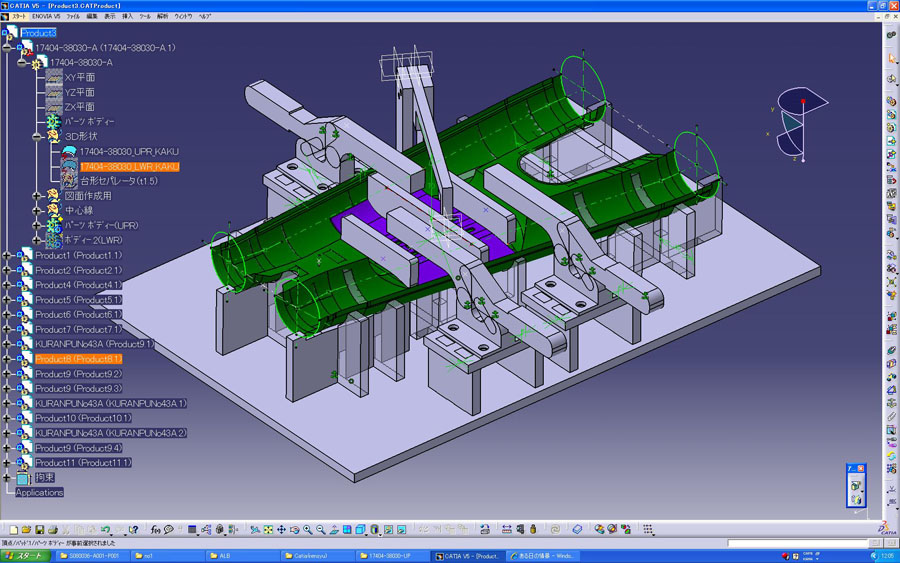

ワイヤ-フレーム＆サーフェースデザインを使用し複雑な形状を３次元化したものです。それを複数の部品をアッセンブリ・デザインを使い組み合わせ治具（製品を加工する時に補助をするための道具）を作成しました。

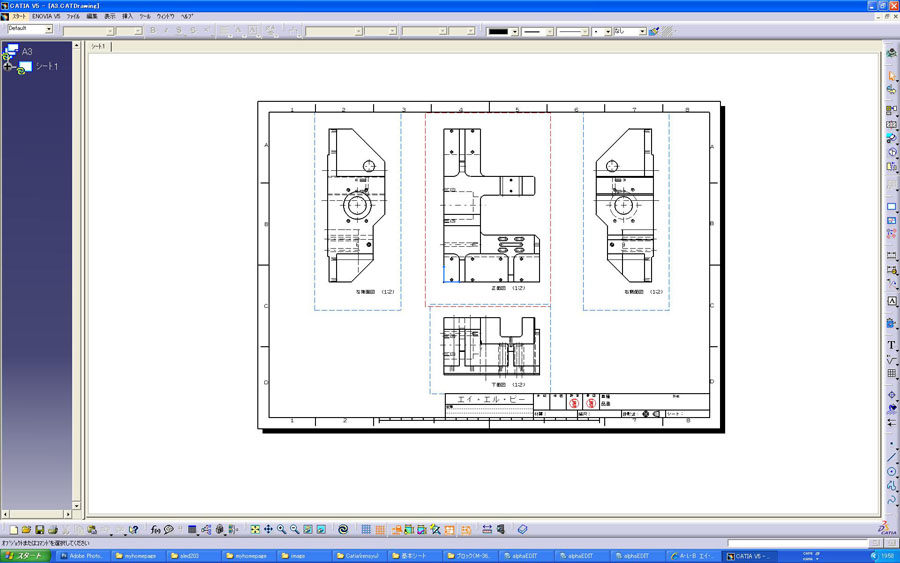

３次元化した完成品をドラフティングにて図面化したものです。
