旧型ディップメーターのリペア




 ループアンテナを製作にあたり、その調整にインピーダンスメータと
SWR計だけでは心もとないので他に何かないかと考えたところ、古い
ディップメーター
が保管してあることに気づき、使えるものならこれを使って
みようと考えました。

保管箱から出して、ケースを空けたら中身が「バリコン」「メータ」「スイッ
チ」「ボリューム」を除いて撤去されていました。(下部写真参照)。

なぜ撤去されていたのか記憶にありませんが、たぶん故障したので修理
をしようと思い解体しただけで、そのまま放置してあったのではないかと
思っています。

さいわい、コイルが5個残っていましたので、リペアすることにしました。




Fバンドのコイルがありません

コイルと内部



LEADER  LDM-810

 このディップメーターはリーダー電子製 「LEADER LDM-810」で
約40年前に購入したものと記憶しています。

測定周波数は 2〜250MHz  6個のコイルを差し替えて使います。

「サブミニュチア管を使った真空管式」と思い込んでいましたが
「ニュービスタ 6CW4」でした。

「ニュービスタ」懐かしい名前です、当時のトランジスタに対抗して開発した
超小型高性能の真空管です。

当時の真空管技術者魂が垣間見えるものですが、時代とともに忘れ
さられてしまいました。




回路図とダイアル面

旧回路図   ダイアル面





リペア後の回路

 完成したリペアの回路は下図です、トランジスタよりも回路が簡単なFET
(2SK241)を使用、屋外でも使えるよう乾電池(006P)を内臓しました。



ディップ メーター回路図

メータ回路

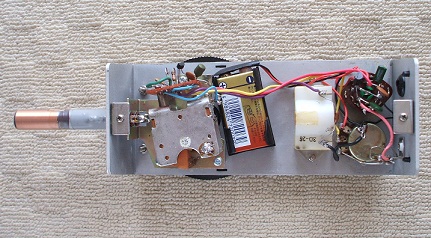

組み込んだ内部

完成内部





使用感

 HF帯では問題なくディップします、ダイアルの目盛はまったくアテになりま
せんので、ゼネカバー受信機で発信周波数を確認し使用しました。

ボリュームで発信点ギリギリにセットすると、ディップ点が見つけやすいよう
です。

ただし50Mhz以上も発信はしていますが 「ディップ点」は確認できませんで
した。

いづれにしてもV,U機器を調整する機会もないと思い、このまま使っています。

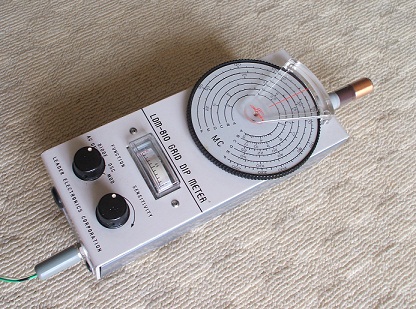

外観はACコードの代わりにDC用プラグが付いた

完成外観
