サービスマニュアルの入手方法
        (アマチュア無線機:Service manual )



  無線機が壊れた場合たいてい、メーカーのサービスステーションに修理を

 依頼すのが一般的ですが、あまりにも古い機種などサービスを受け付けて

 もらえなせん。

 そんな場合、自分で修理できないかと考えますが、残念ながら最近は相応

 な測定機がないと修理不可能に近いです。

 そこでトライするのがアマチュア精神、しかし回路図だけでは心もとなく 「

 ービスマニュアル
」が必須となります。


 しかし「サービスマニュアル」を国内で入手するのは難しい状況ですが、ネッ

 トから比較的容易に入手できますので紹介します。

 (すべて英文でPDFファイル化されているため、読みにくい箇所もあります)

 下記一覧表は比較的掲載機種の揃っている「Service manualAmateur

   radio」 から「HF機種のService manual」のみ抜粋したもので、他機種の

 「Usermanual(取り扱い説明書)」や「VU機種」も多数掲載されています、

 また真空管式の旧型もあります、参考にしてください。



Service manual Amateur radio から
   サービスマニュアルがダウンロードできる機種別一覧表

アイコム: 下段にある 「 ICOM」 をクリック (図3)
IC-703 IC-706 IC706mKU IC-706mkUg
IC-718 IC-720 IC-728/729 IC-735
IC-737 IC-745 IC-746/746PRO IC-751
IC-751 IC-756PRO IC-756PROV IC-761
IC-761 IC-775/775DSP IC-78 IC-781
IC-7200 IC-7400 IC-7600 IC-726
IC-7700 IC-7800 IC-9100(User Ma,のみ
.
ケンウッド: 下段にある 「KENWOOD / TRIO」 をクリック (図3)
TS-120S/V TS-130S TS-140S/680s TS-430S
TS-440S TS-450S/690S TS-480HX/480SAT TS-50S
TS-500 (Trio) TS-500 (Trio) TS-520 TS-530S
TS-570S/D TS-660S TS-820S TS-830
TS-850S TS-870S TS-930S TS-940S
TS-950S/950SD TS-950SDX .TS-990(User Ma,のみ) TS-590S
TS-670
.
ヤエス: 下段にある 「YAESE /VERTEX」 をクリック (図3)
FT-ONE FT-101 FT-101ZD FT-102
FT-200/250 FT-450 FT-707 FT-747GX
FT-757GX FT-80C FT-840 FT-890
FT-901DM FT-920 FT-950 FT-990
FT-1000 FT-1000MP FT-2000 FTdx9000/9000D
.


右記をクリックで掲載サイトです  http://www.radioamateur.eu/

英文で分かりにくい場合は下記、下図を参照してください。

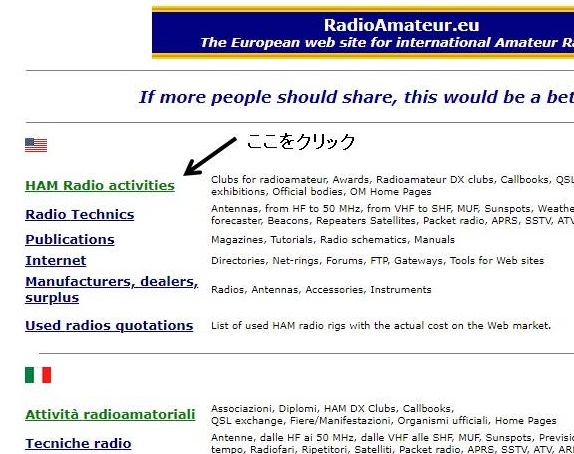

トップページ の「左上」 「HAM Radio activities」をクリック(図1)、表示された

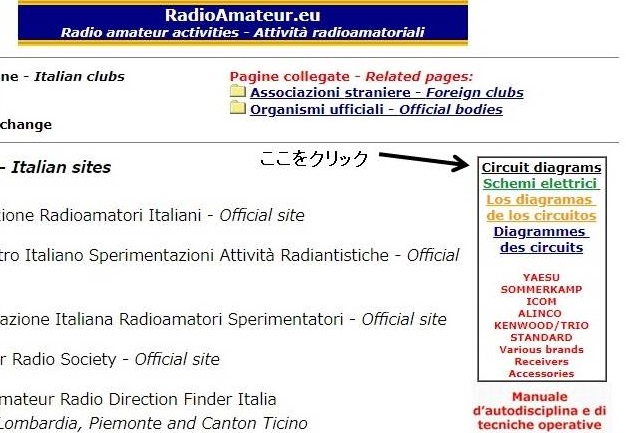

ページから「circuit diagrams」(図2) を更にクリック、表示されたページから

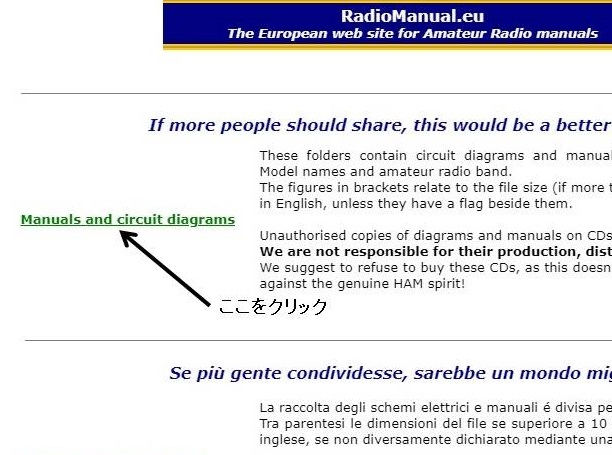

「manuals and circuit diagrams」(図3)をクリック、表示されたページから希望
のメーカー名(図4)をクリックしてください。

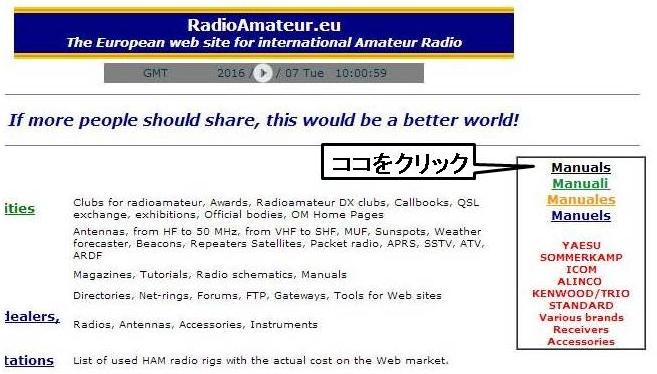

(同サイトでは頻繁にレイアウトを変更しています、その場合下図を参考に探し
てみてください)






(図1)











(図2)

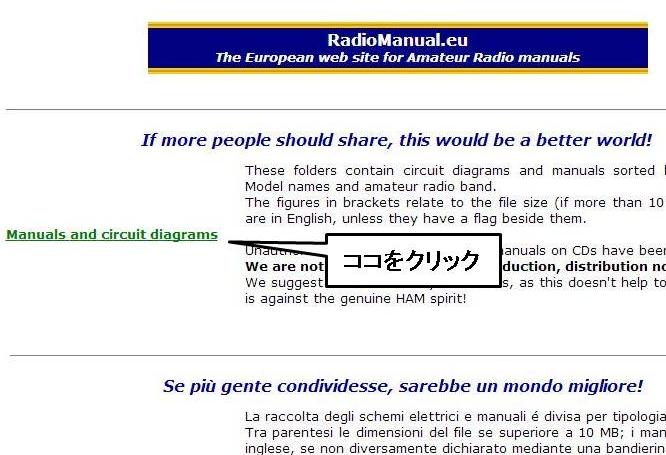

(図3)




サービスマニュアル

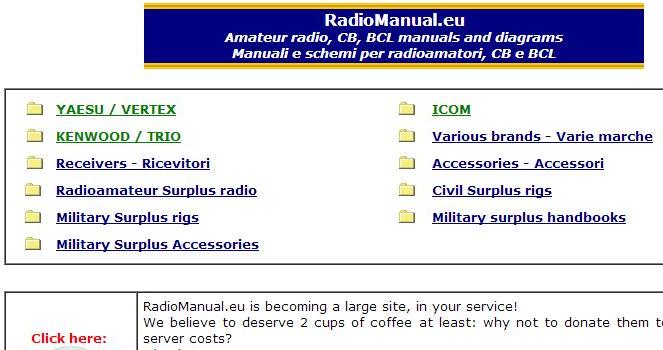

(図4)

希望のメーカー名をクリック
